Prowadnice Liniowe SKF

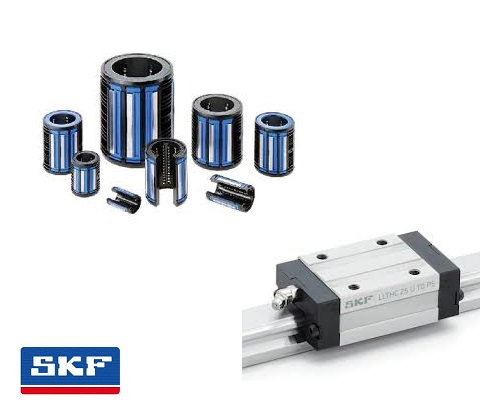

Prowadnice liniowe SKF składają się z szyny profilowej (rail) oraz poruszającego się po niej wózka (carriage/block). SKF oferuje głównie dwa rodzaje prowadnic, z różnymi technologiami elementów tocznych:

1.  Prowadnice Kulkowe Profilowe (Profile Rail Guides with Ball Bearings)



   Wykorzystują kulki jako elementy toczne. Są wszechstronne i stanowią podstawę oferty SKF dla większości zastosowań, oferując dobrą równowagę między nośnością, precyzją, płynnością ruchu i ekonomią.

   Najpopularniejsze serie i cechy:

   • LLT Series (e.g., LLTHC): Te serie są bardzo popularne i wszechstronne. Wózki posiadają kulki ułożone w tzw. układzie X, co zwiększa zdolność do samonastawności i redukuje tarcie.

     • Standardy: Często produkowane zgodnie z normą DIN 645-1, co zapewnia wymienialność wymiarową z innymi markami spełniającymi te normy.

     • Wbudowane zbiorniki smaru: Wiele wózków SKF (np. LLTHC) ma zintegrowane zbiorniki smaru, które stale dosmarowują kulki, minimalizując wymagania konserwacyjne.

     • Kompaktowe i precyzyjne: Oferowane w wielu kształtach, rozmiarach i standardowych długościach, idealne do systemów manipulacyjnych, maszyn specjalnych, sprzętu pomiarowego i przemysłu półprzewodników.

     • Klasy dokładności: Dostępne w różnych klasach dokładności (np. P5 - standard, P3 - średnia, P1 - wysoka), co pozwala na dopasowanie do specyficznych wymagań precyzji.

     • Napięcie wstępne (Preload): Możliwość wyboru różnych klas napięcia wstępnego (T0 - zerowe, T1 - lekkie, T2 - średnie) w celu zwiększenia sztywności i redukcji luzu, co pozytywnie wpływa na zachowanie całego systemu prowadzącego.

     • Uszczelnienia: Standardowo wyposażone w uniwersalne uszczelnienia, które efektywnie chronią przed zanieczyszczeniami i wyciekiem smaru, zarówno na szynach z taśmą uszczelniającą, jak i bez niej.

2.  Prowadnice Rolkowe Profilowe (Profile Rail Guides with Roller Bearings)



   Wykorzystują cylindryczne rolki jako elementy toczne. Dzięki większej powierzchni styku rolek z bieżnią, te prowadnice zapewniają znacznie wyższą sztywność i nośność w porównaniu do prowadnic kulkowych. Są idealne do zastosowań w ciężkich maszynach narzędziowych i tam, gdzie wymagane są duże obciążenia i ekstremalna precyzja.

   Najpopularniejsze serie i cechy:

   • LLU Series: Ta seria jest flagowym rozwiązaniem SKF dla bardzo wymagających zastosowań. Wózki LLU oferują:

     • Wysoka sztywność i nośność: Przenoszenie dużych obciążeń dynamicznych i statycznych.

     • Wysoka dokładność: Dzięki precyzyjnym procesom szlifowania bieżni.

     • Efektywne uszczelnienie: Standardowo wyposażone w uszczelnienia przednie i boczne, które skutecznie chronią przed zanieczyszczeniami.

     • Klasy dokładności i napięcia wstępnego: Podobnie jak prowadnice kulkowe, są dostępne w różnych klasach dokładności i napięcia wstępnego.

     • Zastosowania: Idealne do obrabiarek (centra obróbcze, frezarki), maszyn do formowania plastiku, urządzeń do obróbki materiałów, automatyzacji przemysłowej.

3.  Łożyska i Zespoły Liniowe do Wałków Okrągłych (Linear Ball Bearings and Units)



   Oprócz prowadnic profilowych, SKF oferuje również liniowe łożyska kulkowe do stosowania z wałkami precyzyjnymi (okrągłymi). Są to rozwiązania bardziej kompaktowe i często stosowane w aplikacjach, gdzie przestrzeń jest ograniczona, a obciążenia umiarkowane.

   Popularne serie:

   • Seria 1 (np. LBBR, LPBR, LUHR):

     • LBBR: Liniowe łożyska kulkowe z plastikową klatką i hartowanymi stalowymi bieżniami, zapewniające wyższą nośność i dłuższą żywotność. Dostępne w wersjach standardowych i odpornych na korozję.

     • LPBR: Liniowe łożyska ślizgowe (ślizgowe, nie kulkowe) dla minimalnej konserwacji, odporne na wibracje i uderzenia, idealne dla wysokich przyspieszeń i prędkości.

     • LUHR: Zespoły liniowe z łożyskami LBBR w aluminiowej obudowie, często wstępnie nasmarowane i dostępne z uszczelnieniami lub w wersji nierdzewnej.

   • Seria 3 (np. LBCR, LBCT, LBCD, LBCF, LBHT): Zaawansowane łożyska liniowe, w tym wersje samonastawne (LBCD, LBCF) kompensujące błędy współosiowości, oraz o zwiększonej nośności (LBHT).

Wózki SKF (Carriages/Blocks)

Wózki są integralną częścią systemów prowadnic liniowych. W zależności od serii i typu, wózki SKF różnią się konstrukcją, co wpływa na ich właściwości:

• Typy konstrukcyjne:

  • Standardowe (blokowe): Najczęściej spotykane, proste, prostokątne bloki z otworami montażowymi.

  • Z kołnierzem (Flanged): Posiadają dodatkowy kołnierz z otworami montażowymi, co ułatwia mocowanie z różnych stron i zapewnia sztywniejsze połączenie.

  • O wydłużonej długości (Extended Length): Zapewniają większą nośność i sztywność, szczególnie przy obciążeniach momentowych.

  • Niskoprofilowe (Low Profile): Kompaktowe w pionie, idealne do aplikacji o ograniczonej przestrzeni.

• Materiał: Wózki są zazwyczaj wykonane z hartowanej stali łożyskowej. Dostępne są również wersje ze stali nierdzewnej dla środowisk korozyjnych.

• Opcje dodatkowe:

  • Wstępne smarowanie fabryczne: Wiele wózków SKF jest fabrycznie nasmarowanych, co oszczędza czas montażu i zwiększa niezawodność.

  • Miejsca do dosmarowywania: Wózki są wyposażone w kalamitki, umożliwiające łatwe dosmarowywanie w trakcie eksploatacji.

  • Zaawansowane uszczelnienia: Poza standardowymi, SKF oferuje uszczelnienia podwójne, zgarniacze stalowe i inne rozwiązania dla maksymalnej ochrony przed zanieczyszczeniami.

  • Elementy toczne: Kulki, rolki cylindryczne, a nawet igiełkowe (w niektórych specjalistycznych prowadnicach), dostosowane do obciążeń i wymagań aplikacji.

Kluczowe zalety prowadnic i wózków SKF:

• Modularność: Komponenty (szyny, wózki, akcesoria) z tej samej serii są zazwyczaj wzajemnie wymienne, co ułatwia projektowanie, montaż i konserwację.

• Wysoka precyzja i sztywność: Dzięki zaawansowanym technologiom produkcji i kontroli jakości.

• Długa żywotność i niezawodność: Wynikające z wysokiej jakości materiałów, precyzji wykonania i skutecznych systemów uszczelnień/smarowania.

• Wszechstronność: Szeroki wybór rozmiarów, typów i opcji pozwala na dopasowanie do praktycznie każdej aplikacji liniowej.

• Wsparcie techniczne: Globalna sieć dystrybucji i wsparcia SKF zapewnia łatwy dostęp do produktów i fachowej pomocy.

Wybór odpowiedniej prowadnicy i wózka SKF zależy od wielu czynników, takich jak wymagana nośność, precyzja, prędkość, środowisko pracy, dostępna przestrzeń montażowa oraz budżet
