Oprawy łożyskowe dzielone

Oprawy dzielone to jeden z najczęściej stosowanych rodzajów opraw łożyskowych w przemyśle. Ich charakterystyczną cechą jest to, że składają się z dwóch części, co znacznie ułatwia montaż, demontaż oraz serwisowanie łożysk, zwłaszcza w trudno dostępnych miejscach lub na długich wałach.

Budowa i zalety opraw dzielonych



Standardowa oprawa dzielona składa się z:

  • Dolnej części (podstawy): Montowanej bezpośrednio do konstrukcji maszyny.

  • Górnej części (pokrywy): Przykręcanej do podstawy.

Ich głównymi zaletami są:

  • Łatwość montażu i demontażu: Nie ma potrzeby demontażu wału czy innych komponentów maszyny, co oszczędza czas i koszty pracy. Łożysko (zwykle baryłkowe lub kulkowe samonastawne) montuje się na wale, a następnie zakłada się na nie obie części oprawy.

  • Wygodne serwisowanie: Inspekcja, smarowanie czy wymiana łożyska jest znacznie prostsza niż w przypadku opraw niedzielonych.

  • Zastosowanie z różnymi łożyskami: Najczęściej współpracują z łożyskami baryłkowymi z otworem walcowym lub stożkowym, a także z łożyskami kulkowymi samonastawnymi.

  • Efektywne uszczelnienie: Umożliwiają zastosowanie różnorodnych uszczelnień (filcowych, labiryntowych, V-ringów), które chronią łożysko przed zanieczyszczeniami i utrzymują smar.

  • Uniwersalność: Są szeroko stosowane w wielu gałęziach przemysłu, takich jak górnictwo, energetyka, przemysł papierniczy, cementowy, hutniczy czy rolniczy, wszędzie tam, gdzie występują duże obciążenia i konieczna jest łatwość obsługi.

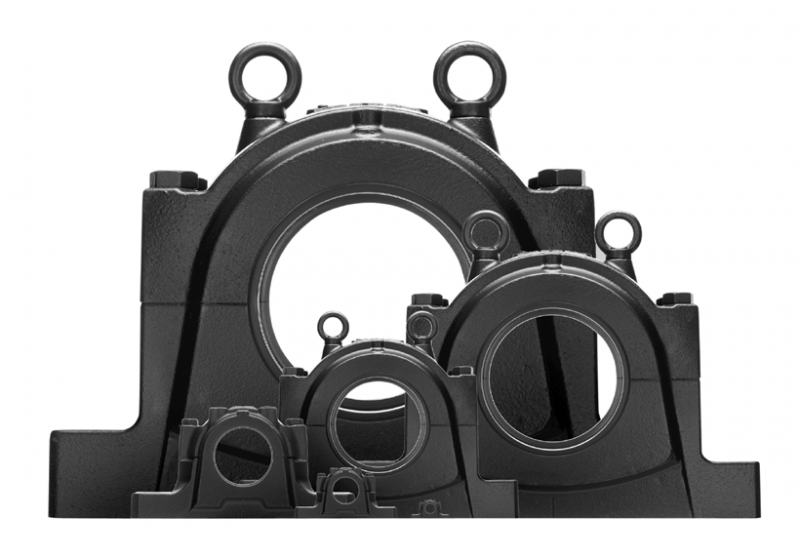

Obraz jest ucieleśnieniem solidności, inżynierii i niezawodności, kluczowych dla ciężkiego przemysłu. Kompozycja łączy w sobie surową moc żeliwnych opraw dzielonych z wizerunkiem profesjonalnego polskiego dystrybutora dysponującego potężnym zapleczem magazynowym. Dominują w niej przemysłowe barwy – grafit, stal oraz charakterystyczny niebieski lub zielony kolor odlewów (w zależności od producenta). W centrum uwagi znajduje się masywna oprawa łożyskowa dzielona (np. typu SNL, SNH, SNV). Kluczowa cecha "dzielona" jest wyraźnie wyeksponowana: • Oprawa rozłożona: Widoczna jest solidna podstawa oprawy z otworami montażowymi oraz zdejmowana pokrywa (kapelusz) leżąca obok lub uniesiona tuż nad nią. • Komponenty wewnętrzne: Wewnątrz podstawy osadzone jest duże łożysko baryłkowe (lub kulkowe wahliwe), często zamontowane na tulei wciąganej. Taka prezentacja wizualnie komunikuje łatwość montażu i serwisu, która jest główną zaletą opraw dzielonych. • Marki Premium: Na odlewie żeliwnym widoczne jest wyraźne, wypukłe logo czołowego producenta: SKF, FAG (Schaeffler) lub NSK. Obok może stać mniejsza, w pełni zmontowana oprawa, pokazująca finalny produkt gotowy do pracy. Tło jest subtelnie rozmyte (efekt bokeh), ale jednoznacznie wskazuje na profesjonalną, wielkoskalową dystrybucję na terenie Polski: • Nowoczesny magazyn: W tle widać rzędy wysokich regałów magazynowych, wypełnionych uporządkowanymi, markowymi opakowaniami. • Duży stock: Wysokie regały są wypełnione charakterystycznymi, dużymi niebieskimi pudełkami SKF oraz czerwono-białymi opakowaniami FAG, co wizualnie potwierdza status czołowego dystrybutora i dużą dostępność. • Logo Dystrybutora: W dyskretnym, ale widocznym miejscu umieszczone jest logo polskiego dystrybutora (np. DAKAM), z dopiskiem "Autoryzowany Dystrybutor", co buduje jego markę jako zaufanego partnera. Obraz niesie jasny komunikat: "Jako czołowy polski dystrybutor, posiadamy pełen asortyment opraw dzielonych (SNL, SNV) i komponentów (łożysk, tulei, uszczelnień) od najlepszych producentów, dostępnych natychmiast z naszego magazynu". Jest skierowany do działów utrzymania ruchu w przemyśle ciężkim, górnictwie, energetyce i papiernictwie.



Typowe oznaczenia opraw dzielonych



Oprawy dzielone są dostępne w różnych seriach, które odpowiadają na konkretne potrzeby aplikacji. Najczęściej spotykane serie to:

  • SN, SNA, SNH, SNL: Popularne serie opraw stojących, często stosowane z łożyskami baryłkowymi.

  • SAF, SDAF: Oprawy o większej wytrzymałości, przeznaczone do cięższych zastosowań.

  • FYH, UCP: Często spotykane oprawy w zestawie z łożyskami kulkowymi samonastawnymi (tzw. łożyska w obudowach).



Materiały wykonania



Oprawy dzielone są najczęściej wykonane z żeliwa szarego, co zapewnia im odpowiednią wytrzymałość i zdolność do tłumienia drgań. W bardziej wymagających zastosowaniach, gdzie występują wyższe obciążenia lub specyficzne warunki środowiskowe (np. korozja), mogą być również wykonane ze stali, żeliwa sferoidalnego lub stali nierdzewnej.



Akcesoria do opraw dzielonych



Aby zapewnić optymalne działanie łożyska, oprawy dzielone są często uzupełniane o:

  • Tuleje zaciskowe lub wciągane: Służące do mocowania łożysk z otworem stożkowym na wale walcowym.

  • Pierścienie ustalające: Zapobiegające osiowemu przesunięciu łożyska.

  • Uszczelnienia: Dobierane w zależności od środowiska pracy (np. uszczelki filcowe, uszczelki V-ring, uszczelki labiryntowe).

Oprawy dzielone to ekonomiczne i efektywne rozwiązanie, które znacznie ułatwia zarządzanie systemami łożyskowymi w przemyśle.
