Dlaczego zwykłe łożyska pękają w wibracjach?

W typowej aplikacji łożysko przenosi obciążenie i się obraca. W przesiewaczu dochodzi trzeci czynnik: cykliczne przyspieszenie.

1. Niszczenie koszyka: To najsłabsze ogniwo. Siły bezwładności szarpią koszykiem przy każdym obrocie wału mimośrodowego. Standardowy koszyk stalowy tłoczony po prostu pęka ze zmęczenia.

2. Fretting (Korozja cierna): Drgania powodują mikro-ruchy pierścienia zewnętrznego w oprawie, co prowadzi do wycierania się gniazda i luzów.

3. Wydzielanie ciepła: Wibracje generują dodatkowe tarcie. Zwykłe łożysko z luzem normalnym (CN) szybko ulega zatarciu na skutek rozszerzalności cieplnej.

Rozwiązanie TIMKEN: Dedykowana konstrukcja

Timken w swoich łożyskach do aplikacji wibracyjnych wprowadził szereg modyfikacji względem wersji standardowej. Najważniejsze z nich to:

1. Wzmocniony Koszyk (Serce łożyska)

To tutaj Timken wygrywa walkę z siłami G. W aplikacjach wibracyjnych stosuje się dwa główne typy koszyków:

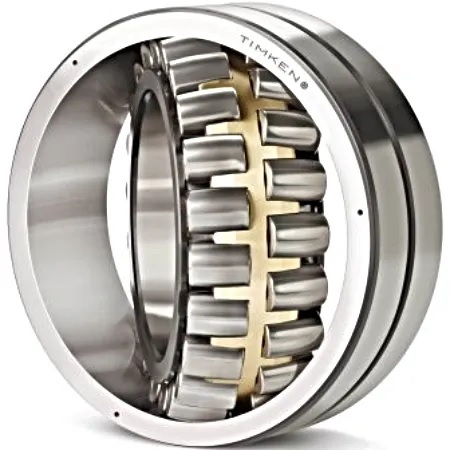

• Masywny koszyk mosiężny (oznaczenia YM, EMB): Prowadzony na elementach tocznych (wałeczkach). Mosiądz ma doskonałe właściwości poślizgowe, a masywna konstrukcja jest odporna na pękanie. To „złoty standard” w branży.

• Hartowany koszyk stalowy: Specjalnie utwardzany powierzchniowo, często prowadzony na pierścieniu zewnętrznym, co zapewnia lepszą stabilność przy wysokich obrotach.

2. System smarowania W33

Standardem w łożyskach baryłkowych Timken (i nie tylko) jest rowek na obwodzie i trzy otwory smarowe (W33). Pozwala to na doprowadzenie świeżego smaru bezpośrednio do wnętrza łożyska, między rzędy wałeczków, co jest kluczowe przy chłodzeniu węzła.

3. Specjalne luzy (C4)

W maszynach wibracyjnych łożysko pracuje gorące. Dlatego standardem jest luz C4 (znacznie większy niż C3).

• Cel: Kompensacja rozszerzalności termicznej wału i pierścieni oraz zapobieganie zatarciu przy starcie maszyny w zimne dni.

Oznaczenia TIMKEN, które musisz znać (W800 i inne)

Szukając łożyska do przesiewacza, zwróć uwagę na sufiksy (końcówki numeru). To one decydują o przeznaczeniu łożyska.

Przykład pełnego oznaczenia:

22320 EMC4 W33 W800

22320 (Rozmiar), EM (Koszyk mosiężny masywny), C4 (Duży luz), W33 (Smarowanie), W800 (Specyfikacja wibracyjna).

Dobór pasowania (Wał i Oprawa)

Nawet najlepsze łożysko Timken W800 zawiedzie, jeśli zostanie źle zamontowane. W maszynach wibracyjnych pasowania są inne niż w silnikach elektrycznych!

1. Wał: Musi być pasowany ciasno (z wciskiem), aby uniknąć obracania się pierścienia wewnętrznego i korozji frettingowej. Tolerancje rzędu m6, n6 lub nawet p6.

2. Oprawa: Tutaj również wymagane jest pasowanie ciasne lub przejściowe (w przeciwieństwie do luźnego pasowania w typowych maszynach), ponieważ obciążenie wiruje wraz z wałem mimośrodowym.

Smarowanie w wibracjach

Smar w przesiewaczu jest nieustannie "wyrzucany" z łożyska przez siłę odśrodkową.

• Zasada: Używaj smarów z zagęszczaczem o wysokiej stabilności mechanicznej (np. litowy kompleksowy lub barytowy).

• Dosmarowywanie: Musi być częste. Wiele kopalni stosuje systemy automatycznego smarowania, które podają małe dawki smaru co kilka minut, wypychając zanieczyszczenia na zewnątrz.

Podsumowanie

Jeśli Twoja kruszarka "zjada" łożyska, sprawdź, czy nie montujesz tam standardowych wersji (np. zwykłego C3 z koszykiem blaszanym). Inwestycja w dedykowane łożyska TIMKEN serii W800 z koszykiem mosiężnym zazwyczaj zwraca się po pierwszym unikniętym postoju maszyny.

Pamiętaj: W800 to nie tylko numer. To gwarancja, że łożysko przeszło dodatkową selekcję wymiarową i materiałową pod kątem udarów.
