Technika Liniowa – Ekstremalna precyzja w ruchu po prostej
W świecie zaawansowanej automatyki, robotyki i obrabiarek CNC, przesuwanie wielotonowych obciążeń musi odbywać się płynnie, szybko i z powtarzalnością liczoną w mikrometrach. Zwykłe ślizgi z brązu, które po miesiącu łapią potężne luzy, odeszły do lamusa. Dziś sercem każdej nowoczesnej maszyny jest Technika Liniowa – zaawansowane systemy oparte na tarciu tocznym (kulkach lub wałeczkach), które całkowicie eliminują opory ruchu i gwarantują sztywność konstrukcji w każdych warunkach.

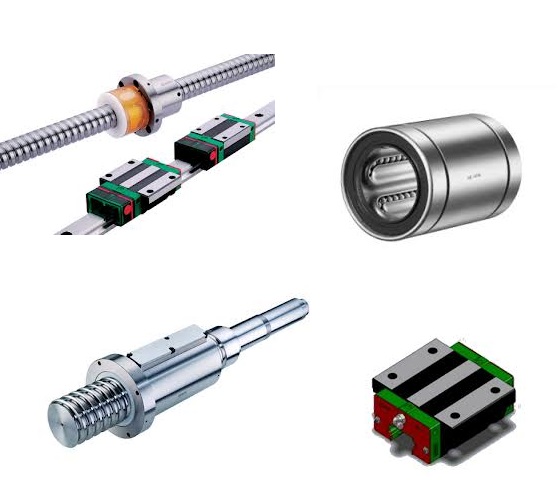

Nasza kategoria to kompletny arsenał dla konstruktorów i służb Utrzymania Ruchu. Znajdziesz tu wszystko, co potrzebne, by bezpiecznie i precyzyjnie przemieścić ładunek z punktu A do punktu B. Oferujemy pełen wachlarz rozwiązań: od ekonomicznych wałków prowadzących z łożyskami w oprawach (idealnych do maszyn pakujących), przez ekstremalnie sztywne prowadnice szynowe (profilowe) do ciężkich frezarek, aż po precyzyjne śruby toczno-kulowe, które z zerowym luzem zamieniają ruch obrotowy serwosilnika na ruch liniowy wózka.
Kluczowe atuty nowoczesnej techniki liniowej
-
Mikrometryczna dokładność (Zera tolerancja luzu): Systemy z napięciem wstępnym (Preload) gwarantują absolutny brak luzów poprzecznych i wzdłużnych. Wózek jedzie dokładnie tam, gdzie nakazuje mu układ sterowania CNC.
-
Minimalne opory ruchu (Tarcie toczne): Zastosowanie zamkniętych obiegów kulek drastycznie obniża współczynnik tarcia (często poniżej 0.005). Pozwala to na zastosowanie znacznie mniejszych i tańszych silników napędowych.
-
Wysoka nośność we wszystkich kierunkach: Nowoczesne prowadnice profilowe z 4-rzędowym obiegiem kulek przenoszą gigantyczne siły dociskowe, rozciągające oraz momenty wywracające, zachowując przy tym płynność posuwu.
-
Prędkość i dynamika: Systemy liniowe pozwalają na osiąganie ekstremalnych prędkości przesuwu (nawet do 5 m/s) przy potężnych przyspieszeniach, co drastycznie skraca cykle produkcyjne w maszynach typu Pick&Place.
-
Modułowość i standaryzacja: Kiedy wózek jezdny ulegnie zużyciu, po prostu zsuwasz go z szyny i zakładasz nowy, wykonany w tym samym rygorystycznym standardzie wymiarowym.
| Grupa Produktowa | Sposób Działania / Elementy | Główne Zastosowanie |

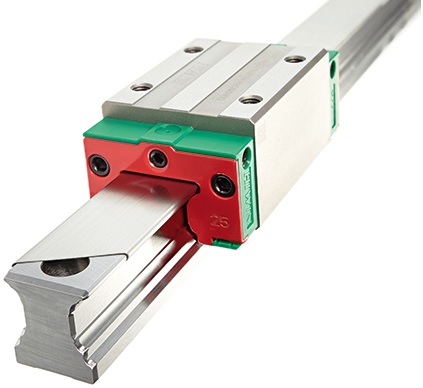

| Prowadnice Szynowe (Profilowe) | Szyna stalowa + Wózek z obiegiem kulek/wałeczków | Obrabiarki CNC, wycinarki laserowe, ciężka robotyka |
| Prowadnice Wałkowe (Liniowe) | Hartowany wałek + Łożysko liniowe (w oprawie) | Maszyny pakujące, drukarki 3D, lekkie podajniki |
| Śruby Toczno-Kulowe | Śruba z gwintem kulistym + Nakrętka z obiegiem kulek | Precyzyjne pozycjonowanie, zamiana obrotu na posuw |
| Śruby Trapezowe | Śruba z gwintem ślizgowym + Nakrętka (brąz/tworzywo) | Podnośniki, prasy ręczne (Aplikacje wolnobieżne / Samohamowne) |
| Moduły / Osie Liniowe | Kompletny, gotowy napęd (Pasek zębaty lub śruba) | Automatyka montażowa, systemy Pick & Place, plotery |
Wskazówka Eksperta
Złudzenie Płaskiego Stołu: "Kupiłem najdroższe, ultra-precyzyjne prowadnice profilowe. Przykręciłem szyny do ramy z profili aluminiowych. Po tygodniu wózki zaczęły chrupać, a kulki wysypały się na podłogę!"
Konstruktor buduje nowoczesną maszynę bramową (Gantry). Używa zwykłych, ciętych profili aluminiowych jako podstawy. Przykręca do nich na sztywno dwie równoległe szyny profilowe o wysokim napięciu wstępnym (bezluzowe). Ponieważ profile mają mikrometryczne pofalowania i krzywizny (są bananowate), przykręcona do nich szyna wygina się na ich kształt. Wózki liniowe, próbując jechać po dwóch krzywych szynach naraz, ulegają potężnemu przekoszeniu. Kulki zakleszczają się w kanałach zwrotnych i układ ulega destrukcji.
Błąd: Ignorowanie wymogów co do przygotowania powierzchni bazy montażowej! Prowadnica szynowa o wysokiej sztywności nie "wybacza" błędów ramy.
Rada UR: Precyzyjna technika liniowa wymaga precyzyjnej bazy! Zanim przykręcisz szyny profilowe, powierzchnia ramy BEZWZGLĘDNIE musi być sfrezowana i przeszlifowana z jednego zamocowania. Jeśli maszyna jest zbyt duża na frezarkę lub używasz tanich profili konstrukcyjnych, musisz zastosować wózki z mniejszym napięciem wstępnym (luźniejsze) lub specjalne prowadnice rolkowe kompensujące niewspółosiowości!
Tarcie ślizgowe vs. toczne – Dlaczego śruba trapezowa to nie śruba kulowa?
Jednym z najczęstszych błędów podczas napraw maszyn jest próba zamiennego stosowania śrub trapezowych i śrub toczno-kulowych. Choć obie zamieniają ruch obrotowy na liniowy, reprezentują dwie skrajnie różne filozofie inżynierskie.
Śruba trapezowa działa na zasadzie tarcia ślizgowego. Gwint nakrętki (zazwyczaj z brązu) trze całą swoją powierzchnią o stalową śrubę. Generuje to potężne straty energii (sprawność rzędu 30-40%) i ogromne ilości ciepła, co dyskwalifikuje ten mechanizm z szybkiej pracy ciągłej. Jej jedyną zaletą jest samohamowność – po wyłączeniu prądu ciężar nie opadnie.
Z kolei śruba toczno-kulowa to dzieło sztuki oparte na tarciu tocznym. Pomiędzy śrubą a nakrętką krążą dziesiątki stalowych kulek. Nie ma tu bezpośredniego ślizgania się gwintów. Sprawność takiego układu przekracza 90%! Maszyna porusza się błyskawicznie, precyzyjnie, bez przegrzewania się i luzów zwrotnych (backlash). Wymaga jednak bezwzględnego zastosowania silników z hamulcem, ponieważ brak tarcia sprawia, że pod wpływem ciężaru układ sam natychmiast by się cofnął!
