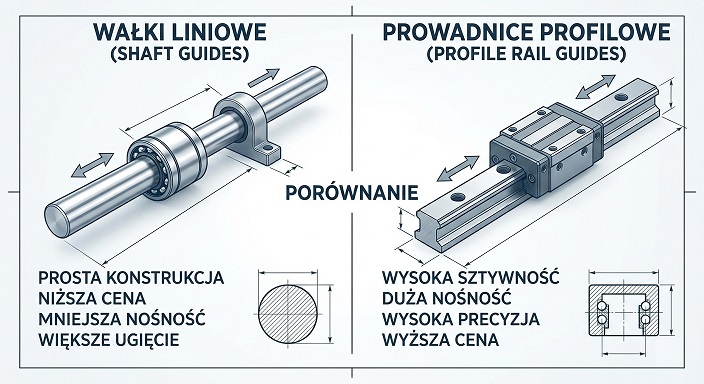

Wałki Liniowe (Rozwiązanie Ekonomiczne)

System oparty na precyzyjnych prętach stalowych (hartowanych i szlifowanych) oraz tulejach tocznych (łożyskach liniowych). Występuje w dwóch wariantach:

1. Wałki niepodparte (wiszące): Mocowane tylko na końcach.

2. Wałki na podporach: Wałek przykręcony do aluminiowej listwy na całej długości.

Zalety:

• Cena: To najtańszy sposób na uzyskanie ruchu liniowego.

• Łatwość montażu: Są "wybaczające". Nie wymagają idealnie splanowanej powierzchni montażowej. Łożyska liniowe często mają możliwość niewielkiej kompensacji błędów kątowych.

• Dostępność: Kupisz je w każdym sklepie technicznym, cięte na wymiar.

Wady (Dlaczego nie do precyzji?):

• Ugięcie (Defleksja): Wałki wiszące uginają się pod własnym ciężarem i obciążeniem wózka. To dyskwalifikuje je w maszynach o polu roboczym szerszym niż 400-500 mm, jeśli zależy nam na dokładności.

• Luz: Tuleje liniowe (nawet te z regulacją) mają tendencję do łapania luzów szybciej niż wózki profilowe.

• Punktowy styk: Kulka w łożysku styka się z wałkiem tylko w jednym punkcie (na szczycie wypukłości), co drastycznie ogranicza nośność.

Prowadnice Szynowe Profilowe (Rozwiązanie Profesjonalne)

To standard w nowoczesnej automatyce (marki takie jak Hiwin, Bosch Rexroth, INA). Wózek porusza się po szynie o specjalnym profilu, a kulki krążą w zamkniętych obiegach.

Zalety:

• Sztywność: To kluczowe słowo. Szyny profilowe oferują ogromną sztywność we wszystkich kierunkach (góra, dół, boki).

• Nośność: Dzięki dopasowaniu kształtu bieżni do kulek, powierzchnia styku jest znacznie większa niż w wałkach. Mały wózek 15 mm może przenieść obciążenia rzędu kilku kiloniutonów.

• Przenoszenie momentów: Wózek na szynie jest stabilny i nie "okręca się" wokół osi, co pozwala często na stosowanie tylko jednej szyny (w wałkach zawsze potrzebujesz dwóch, by zablokować obrót).

Wady:

• Cena: Kilkukrotnie wyższa niż wałków.

• Wymagania montażowe: Szyna jest sztywna, ale dostosowuje się do podłoża. Jeśli przykręcisz ją do krzywej ramy, szyna też będzie krzywa, a wózek będzie się zacinał. Wymaga frezowanych powierzchni bazowych.

Tabela Porównawcza

Werdykt: Co wybrać do precyzyjnych aplikacji?

Jeśli w pytaniu pojawia się słowo "precyzja" (np. frezarka CNC do aluminium, ploter grawerujący, maszyna pomiarowa) – odpowiedź jest jedna: Prowadnice Szynowe.

Dlaczego wałki odpadają w precyzyjnych maszynach?

1. Sztywność skrętna: Podczas frezowania na narzędzie działają siły boczne. Wałki liniowe mają tendencję do sprężynowania. To powoduje wibracje, drgania narzędzia i brzydką powierzchnię po obróbce.

2. Żywotność pod obciążeniem: W precyzyjnych aplikacjach chcemy unikać luzów przez lata. Wózki szynowe mają możliwość zastosowania naprężenia wstępnego (Preload), które kasuje luzy fabrycznie i utrzymuje sztywność przez tysiące kilometrów przebiegu. Wałki z czasem wycierają się miejscowo, tworząc luzy nie do skasowania.

Kiedy wałki są OK?

Nie skreślaj wałków całkowicie! Są idealne do:

• Miejsc zapylonych i brudnych (łatwiej je uszczelnić i wyczyścić).

• Prostych ruchów "od zderzaka do zderzaka" (np. wypychanie materiału).

• Konstrukcji amatorskich, gdzie rama jest spawana i nieobrobiona (wałek wybaczy krzywiznę, szyna się zatnie).

Podsumowanie

Wybór techniki liniowej to balans między budżetem a wymaganiami.

• Budujesz frezarkę CNC? Wybierz Szyny Profilowe.

• Budujesz przecinarkę do styropianu? Wybierz Wałki Liniowe.

Pamiętaj, że w precyzyjnej mechanice "taniej" często oznacza "dwa razy drożej", bo po nieudanych testach i tak wrócisz po szyny profilowe.
