Pasy Klinowe (Technologia Cierna)

To klasyka gatunku. Pas klinowy (o przekroju trapezu) działa na zasadzie tarcia. Wciska się w rowek koła pasowego, a siła tarcia na bocznych ściankach przenosi moc.

Zalety (Dlaczego wciąż są popularne?):

1. Funkcja "Bezpiecznika": To ich największy atut. W przypadku nagłego zablokowania maszyny (np. kruszarki), pas klinowy po prostu się ślizgnie. Chroni to silnik przed spaleniem, a wały przed ukręceniem.

2. Tolerancja błędów: Wybaczają niewielką niewspółosiowość kół pasowych znacznie lepiej niż pasy zębate.

3. Tłumienie drgań: Gruba warstwa gumy i mechanizm poślizgu świetnie absorbują uderzenia i wibracje.

4. Niski koszt startowy: Pasy i koła klinowe są tanie i powszechnie dostępne.

Wady:

1. Poślizg (Slip): Nawet w idealnych warunkach pas klinowy ma minimalny poślizg (ok. 0.5-1%). Oznacza to, że nie nadaje się do precyzyjnego pozycjonowania (nie jest synchroniczny).

2. Niższa sprawność: Tarcie generuje ciepło. Sprawność napędu klinowego to zazwyczaj 95-97% (w porównaniu do 98-99% dla zębatych).

3. Duży naciąg: Aby wywołać tarcie, pas musi być mocno napięty. To generuje duże siły promieniowe, które obciążają łożyska silnika.

4. Konieczność obsługi: Wymagają okresowego dociągania (retensioning), zwłaszcza w fazie docierania.

Typowe zastosowania: Wentylatory przemysłowe, pompy, sprężarki, kruszarki, maszyny rolnicze, proste podajniki.

Pasy Zębate (Technologia Synchroniczna)

Pas zębaty to rozwiązanie typu "Positive Drive". Zęby pasa zazębiają się z zębami koła. Nie ma tu mowy o tarciu jako nośniku mocy – to połączenie kształtowe, podobne do łańcucha, ale bez konieczności smarowania.

Zalety (Dlaczego warto dopłacić?):

1. Synchronizacja: 100% przełożenia prędkości. Wał bierny obraca się dokładnie tak, jak wynika to z przełożenia, bez żadnego poślizgu. Idealne do pozycjonowania.

2. Wysoka sprawność: Brak poślizgu i mniejsze straty na zginaniu oznaczają sprawność rzędu 98-99%. To przekłada się na mniejsze zużycie prądu przez silnik (Energy Efficiency).

3. Mniejszy naciąg: Pas zębaty nie wymaga tak dużego napięcia wstępnego jak klinowy. To drastycznie wydłuża żywotność łożysk.

4. Bezobsługowość: Prawidłowo dobrany pas zębaty nie wymaga dociągania po montażu przez cały okres eksploatacji.

Wady:

1. Brak zabezpieczenia: Jeśli maszyna się zablokuje, pas zębaty nie ślizgnie się. Zostaną zerwane zęby lub pęknie pas (a w najgorszym razie uszkodzi się wał). Wymagane są sprzęgła przeciążeniowe.

2. Hałas: Przy wysokich prędkościach obrotowych powietrze wyciskane spomiędzy zębów generuje charakterystyczny gwizd/szum (zjawisko wieloboku).

3. Wrażliwość na błędy: Wymagają idealnej współosiowości. Nawet małe przekoszenie powoduje szybkie ścinanie zębów lub zrzucanie pasa z kół.

4. Cena: Koła zębate są droższe w produkcji niż koła klinowe.

Typowe zastosowania: Robotyka, obrabiarki CNC, maszyny pakujące, napędy rozrządu, precyzyjne systemy transportowe.

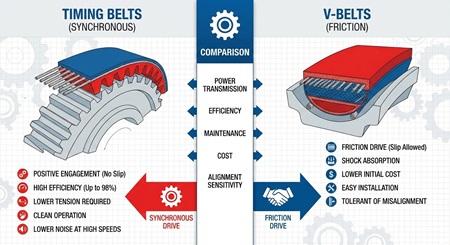

Tabela Porównawcza: Szybki Przegląd

Podsumowanie: Co wybrać?

Decyzja sprowadza się do odpowiedzi na trzy pytania:

1. Czy potrzebujesz idealnej synchronizacji?

   • TAK (np. drukowanie, pakowanie) Wybierz Pas Zębaty.

   • NIE (np. wentylator, pompa) Rozważ Pas Klinowy.

2. Czy w napędzie występują częste udary i ryzyko zablokowania?

   • TAK (np. kruszarka) Wybierz Pas Klinowy (zadziała jak sprzęgło).

   • NIE Pas Zębaty będzie trwalszy.

3. Czy zależy Ci na oszczędności energii?

   • Jeśli masz w zakładzie 50 dużych wentylatorów pracujących 24/7, zamiana pasów klinowych na zębate może przynieść tysiące złotych oszczędności rocznie na prądzie (dzięki wyższej sprawności).
