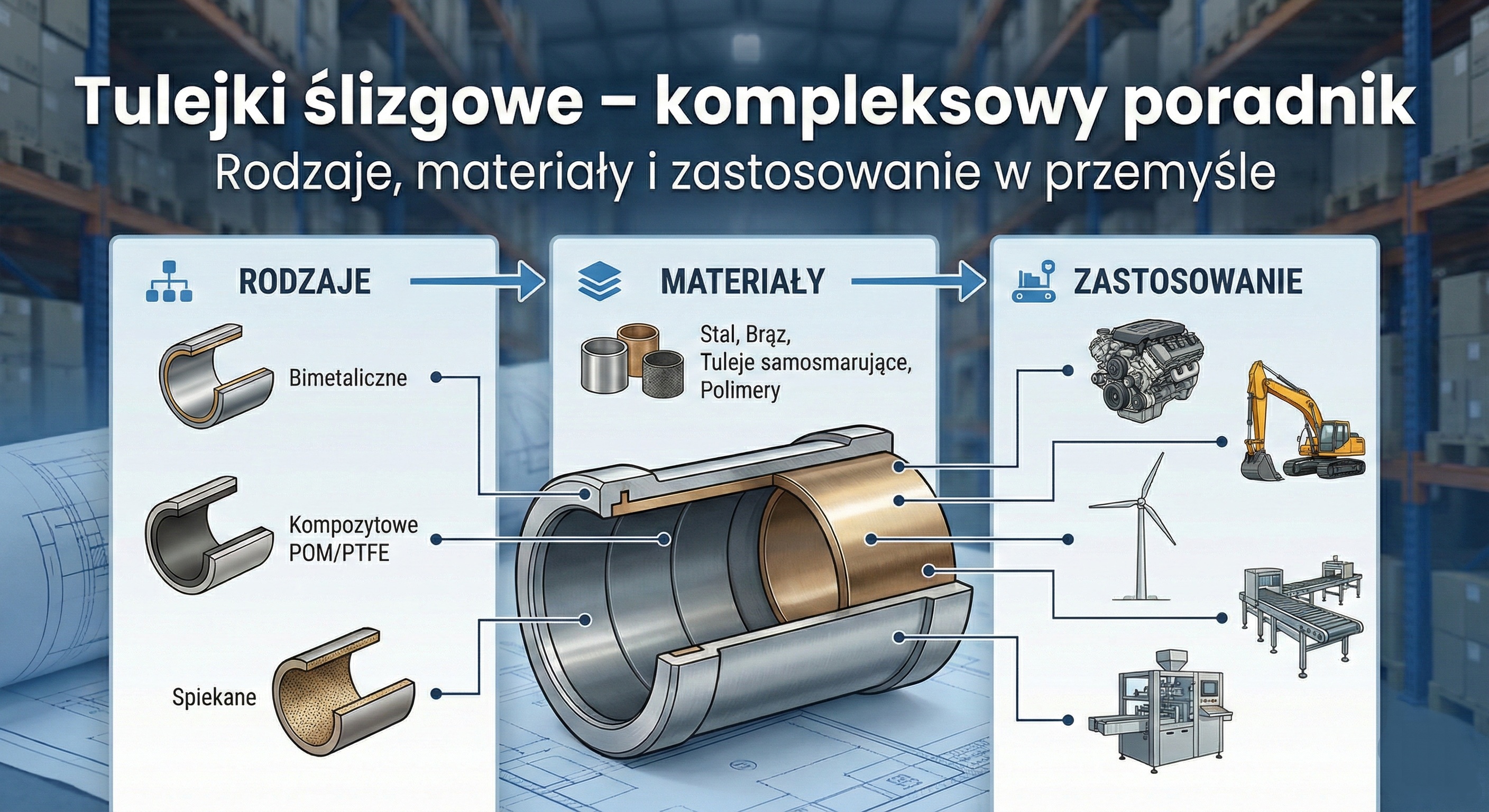

Główne rodzaje tulejek ślizgowych (podział materiałowy)

Technologia produkcji łożysk ślizgowych ogromnie się rozwinęła. Nowoczesne rozwiązania, oferowane przez cenionych producentów, opierają się na zaawansowanych materiałach dopasowanych do specyficznych aplikacji.

• Tuleje kompozytowe (z warstwą PTFE lub POM): To niezwykle popularne suche tuleje ślizgowe. Zbudowane są najczęściej ze stalowego lub brązowego pancerza, pokrytego warstwą spieku brązu i powłoką polimerową (teflonem PTFE lub żywicą POM). Są idealne do pracy w miejscach, gdzie smarowanie tradycyjne jest niemożliwe, a przestrzeń zabudowy jest mocno ograniczona. Cechuje je bezobsługowość i płynna praca od pierwszego obrotu (brak zjawiska stick-slip).

• Łożyska bimetaliczne (stalowo-brązowe): Rozwiązania przeznaczone do najtrudniejszych zadań. Stalowy korpus zapewnia wyjątkową wytrzymałość mechaniczną, podczas gdy wewnętrzna warstwa ze stopów brązu (często wyposażona w specjalne rowki smarowe) doskonale radzi sobie z tarciem. Wykorzystuje się je tam, gdzie występują ekstremalne obciążenia uderzeniowe i wysokie siły oscylacyjne.

• Tuleje spiekane (sinterowane): Produkowane z metalowych proszków (brązu lub żelaza) poddawanych procesowi prasowania i spiekania w wysokiej temperaturze. Ich największą zaletą jest mikroporowata struktura, która niczym gąbka magazynuje środek smarny (np. olej). Tzw. tuleje samosmarujące z brązu spiekanego są niezastąpione przy wysokich prędkościach obrotowych i w silnikach elektrycznych o niewielkiej mocy.

Kluczowe parametry – jak dobrać tuleję ślizgową?

Wybór materiału i typu łożyska nigdy nie powinien być przypadkowy. Aby maszyna pracowała bezawaryjnie, przy doborze tulei należy wziąć pod uwagę następujące czynniki:

• Charakter ruchu i obciążenia: Należy określić, czy tuleja będzie pracować w ruchu obrotowym, oscylacyjnym, czy liniowym. Tuleje bimetaliczne lepiej zniosą duże obciążenia udarowe (np. w koparkach), natomiast tuleje PTFE sprawdzą się przy płynnym, jednostajnym ruchu.

• Sposób smarowania: Jeśli węzeł łożyskowy ma dostęp do ciągłego smarowania (hydrodynamicznego), można zastosować proste tuleje gładkie lub z rowkami. W przypadku braku takiej możliwości wymogiem jest zastosowanie tulei samosmarujących (kompozyty lub spieki).

• Środowisko pracy: Skrajne temperatury (od silnych mrozów po nagrzewające się silniki do ponad 100°C), zapylenie czy obecność agresywnych chemikaliów wymagają zastosowania odpornych materiałów. Tuleje kompozytowe z teflonem (PTFE) wykazują doskonałą odporność na wiele żrących substancji.

Zastosowanie tulei ślizgowych w przemyśle

Dzięki ogromnej różnorodności, łożyska ślizgowe można znaleźć w niemal każdej gałęzi przemysłu:

• Motoryzacja: Stanowią elementy zawieszenia, skrzyń biegów, pomp oleju oraz rozruszników.

• Maszyny rolnicze i budowlane: Tuleje pracujące w siłownikach hydraulicznych i sworzniach koparek czy ładowarek muszą znosić zapylenie, wilgoć i olbrzymie siły nacisku.

• Przemysł spożywczy i farmaceutyczny: Wymaga stosowania tulei kompozytowych, które nie emitują zanieczyszczeń, są odporne na korozję (np. obudowy ze stali nierdzewnej) i mogą pracować w sterylnych warunkach bez stosowania płynnych smarów.

• Energetyka i przemysł ciężki: Turbiny wiatrowe, pompy przemysłowe i urządzenia górnicze wymagają rozwiązań o wydłużonej żywotności (często bimetalicznych).

Jak rozpoznać zużycie tulei ślizgowej?

Nawet najlepsza tuleja ulega z czasem eksploatacji. Jej główną rolą jest "przyjmowanie na siebie" uszkodzeń, aby chronić droższe komponenty osi i wałów. Ignorowanie objawów zużycia może prowadzić do poważnych awarii układu. Na co zwrócić uwagę?

1. Nadmierny hałas: Metaliczne stuki, zgrzyty lub piski podczas pracy urządzenia to pierwszy sygnał alarmowy.

2. Zauważalne luzy: Zwiększony prześwit w połączeniu (np. na sworzniach), który powoduje "bicie" elementu ruchomego.

3. Podwyższona temperatura pracy: Wynika ze zwiększonego tarcia po zatarciu powierzchni ślizgowej lub wypłukaniu środka smarnego.

4. Szarpiąca, nierówna praca: Spadek płynności ruchu maszyny (stick-slip) wywołany mechanicznym zatarciem warstwy nośnej.

Podsumowanie

Odpowiedni dobór tulei ślizgowej decyduje o bezawaryjności i kosztach eksploatacji maszyn. Zrozumienie różnic między łożyskami z kompozytów POM/PTFE, bimetali czy spieków to podstawa dla inżynierów utrzymania ruchu oraz projektantów. Pamiętaj, że inwestycja w komponenty z dobrego źródła zawsze procentuje wydłużonym czasem bezproblemowej pracy.
