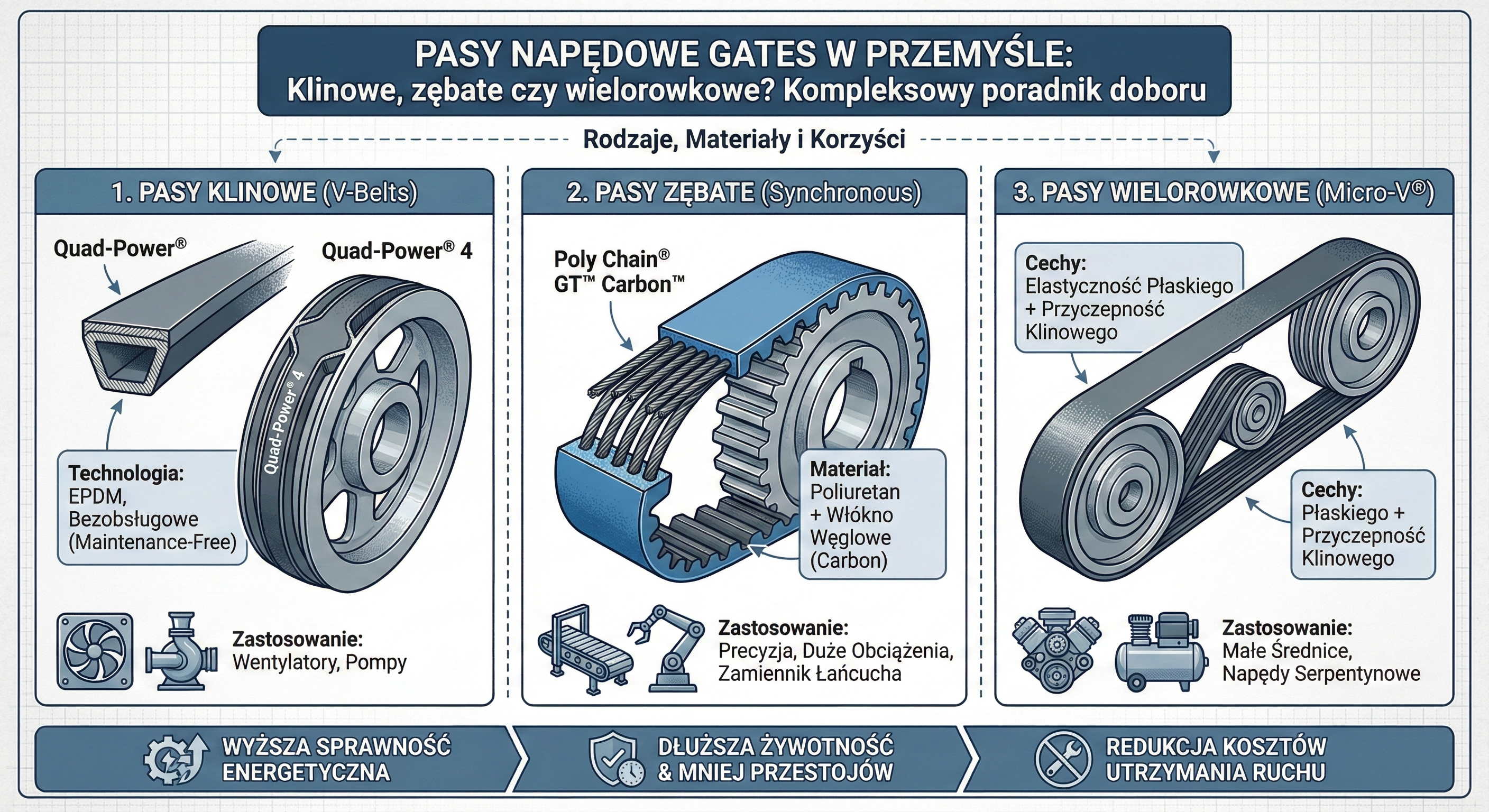

Główne rodzaje pasów napędowych GATES – co wybrać?

Oferta GATES dzieli się na trzy główne rodziny produktów, z których każda odpowiada na inne wyzwania inżynieryjne:

1. Pasy klinowe (V-belts)

Klasyka gatunku, najczęściej stosowana w wentylatorach, pompach i kompresorach. Ich działanie opiera się na tarciu między bocznymi powierzchniami pasa a kołem pasowym.

• Zwykłe vs. Wąskoprofilowe: W nowoczesnym przemyśle odchodzi się od standardowych pasów owijanych na rzecz pasów o profilu wąskim z otwartymi brzegami (np. flagowa seria GATES Quad-Power® 4). Dzięki zastosowaniu nowoczesnych mieszanek nie wymagają one okresowego dopinania (tzw. technologia bezobsługowa Maintenance-Free) i znacząco redukują straty energii.

2. Pasy zębate (Synchronous belts)

Stosowane tam, gdzie wymagana jest absolutna precyzja, brak poślizgu i przenoszenie ogromnych momentów obrotowych. Zęby pasa zazębiają się z kołem, działając jak elastyczna przekładnia zębata.

• Rozwiązania Heavy-Duty: Linią premium w tej kategorii jest seria Poly Chain® GT™ Carbon™. To pasy poliuretanowe, które dzięki swojej potężnej konstrukcji coraz częściej zastępują tradycyjne napędy łańcuchowe.

3. Pasy wielorowkowe (Micro-V®)

Rozwiązanie łączące niezwykłą elastyczność płaskiego pasa z doskonałą przyczepnością pasa klinowego. Ich płaski grzbiet i wzdłużne żebra sprawiają, że idealnie sprawdzają się w napędach o bardzo małych średnicach kół pasowych oraz w tzw. napędach serpentynowych (gdzie jeden pas napędza kilka kół z obu stron).

Z czego zrobione są nowoczesne pasy GATES? (Materiały robią różnicę)

Tym, co odróżnia tanie zamienniki od oryginalnych pasów GATES, są użyte materiały. Pasy przemysłowe to zaawansowane technologicznie kompozyty.

• Elastomery nowej generacji (EPDM): Tradycyjny neopren jest dziś wypierany przez gumę EPDM (kauczuk etylenowo-propylenowo-dienowy). Pasy GATES z EPDM (np. seria Quad-Power 4) potrafią pracować w ekstremalnych temperaturach od -50°C do nawet +130°C, zachowując elastyczność i nie pękając z upływem czasu.

• Kordy nośne (Serce pasa): Guma chroni zęby, ale to uwięzione w niej linki (kordy) przenoszą obciążenie. GATES stosuje kordy z włókna szklanego, aramidu (Kevlaru), a w serii Poly Chain – z włókna węglowego (Carbon). Włókno węglowe gwarantuje, że pas nie rozciąga się pod wpływem obciążenia i wilgoci, co eliminuje konieczność jego napinania po okresie "układania się" w maszynie.

Od łańcucha do pasa – dlaczego przemysł przechodzi na pasy zębate?

Inżynierowie utrzymania ruchu na całym świecie masowo konwertują napędy łańcuchowe na napędy pasowe oparte na poliuretanie (np. Poly Chain). Dlaczego?

1. Brak smarowania: Łańcuchy wymagają ciągłego smarowania (olejenia), co generuje koszty i brudzi maszyny. Pasy zębate pracują całkowicie na sucho – to kluczowe w przemyśle spożywczym, papierniczym i farmaceutycznym.

2. Redukcja wagi i hałasu: Napęd pasowy jest znacznie lżejszy, co zmniejsza obciążenie łożysk. Pracuje też o wiele ciszej niż metalowy łańcuch obijający się o koła zębate.

3. Brak korozji: Poliuretan i włókno węglowe nie rdzewieją, co idealnie sprawdza się w myjniach przemysłowych i na zewnątrz budynków.

Jak poprawnie dobrać pas do maszyny i rozpoznać jego zużycie?

Nawet najlepszy pas ulegnie zniszczeniu, jeśli zostanie źle dobrany lub zamontowany. Podstawowe parametry dobierane w aplikacjach to moc nominalna silnika (kW), prędkość obrotowa, odległość między osiami oraz warunki środowiskowe (np. wymóg antystatyczności i certyfikat ATEX).

Kluczowe sygnały ostrzegawcze (objawy zużycia):

• Twardnienie i pęknięcia poprzeczne: Efekt działania zbyt wysokiej temperatury lub starzenia się gumy.

• "Wyświecenie" i zużycie boków (w pasach klinowych): Świadczy o poślizgu pasa lub zniszczonych (wytartych) kołach pasowych.

• Wykruszanie zębów na pasie synchronicznym: Najczęściej wynik zbyt luźnego naciągu, który powoduje "przeskakiwanie" pasa pod dużym obciążeniem.

Uwaga eksperta: Aż 90% przedwczesnych awarii pasów wynika z niewłaściwego naciągu. Zbyt luźny pas ślizga się i pali, zbyt mocno napięty – niszczy łożyska silnika. Zawsze używaj dźwiękowych mierników naciągu (np. GATES Sonic Tension Meter), aby uzyskać idealne parametry.

FAQ – Często zadawane pytania o pasy napędowe

Dlaczego pas klinowy piszczy przy uruchamianiu maszyny?

Pisk to bezpośredni objaw poślizgu pasa na kole pasowym. Najczęstsze przyczyny to zbyt luźny naciąg, zesztywnienie gumy (ze starości) lub wyciek oleju/chłodziwa, który zmniejszył tarcie.

Czy mogę zamontować nowy pas klinowy na starych kołach pasowych?

Możesz, ale nie zawsze jest to opłacalne. Zużyte (wyrobione w tzw. łódkę) koło pasowe błyskawicznie "zetnie" boki nowego pasa, drastycznie skracając jego żywotność. Zawsze sprawdzaj geometrię kół specjalnymi sprawdzianami profilu.

Czy pasy GATES posiadają certyfikaty do pracy w strefach wybuchowych (ATEX)?

Tak. Wiele przemysłowych linii GATES (m.in. pasy zębate i klinowe) jest projektowanych jako antystatyczne (zgodnie z normą ISO 1813) i posiada odpowiednią dokumentację dopuszczającą do pracy w strefach zagrożonych wybuchem pyłów i gazów (ATEX).

Podsumowanie

Wybór odpowiedniego pasa napędowego to inwestycja w stabilność produkcji. Rozwiązania marki GATES – od bezobsługowych pasów klinowych po potężne poliuretanowe pasy zębate – wyznaczają standardy w redukcji kosztów operacyjnych zakładów przemysłowych. Pamiętaj, że nawet najdroższy pas nie spełni swojego zadania bez odpowiedniej geometrii i naciągu.

Szukasz pasa napędowego, który rozwiąże problem częstych awarii w Twojej maszynie? Skontaktuj się z naszymi doradcami technicznymi! Pomożemy Ci przeliczyć napęd i dobrać oryginalne komponenty GATES.
