Zwykłe łożyska a superprecyzyjne – obalamy mity

Wielu początkujących mechaników zastanawia się, czy do wrzeciona można zamontować standardowe łożysko kulkowe o tych samych wymiarach. Odpowiedź brzmi: absolutnie nie.

Standardowe łożyska przemysłowe są projektowane do pracy przy średnich obciążeniach i prędkościach rzędu 1500–3000 obrotów na minutę. Wrzeciona obrabiarek CNC pracują w zupełnie innym wymiarze – nierzadko osiągając prędkości rzędu 20 000 do nawet 40 000 obr./min. Przy takich obrotach mikroskopijne niedokładności standardowego łożyska doprowadziłyby do natychmiastowego przegrzania, drgań i całkowitego zniszczenia gniazda wrzeciona.

Łożyska superprecyzyjne NSK charakteryzują się mikronową dokładnością wykonania bieżni i elementów tocznych, co niemal całkowicie eliminuje zjawisko bicia promieniowego.

Główne rodzaje łożysk NSK do wrzecion CNC

W zależności od tego, czy maszyna ma szybko frezować aluminium, czy z dużą siłą toczyć twardą stal, stosuje się odmienne ułożyskowanie:

• Łożyska kulkowe skośne (Angular Contact Ball Bearings):

  To najczęściej spotykany typ łożysk wrzecionowych. Są w stanie przenosić jednocześnie obciążenia promieniowe i osiowe (w jednym kierunku). Montuje się je w parach, układach po trzy lub cztery sztuki (tzw. układy Tandem, O lub X). NSK oferuje je z różnymi kątami działania – najczęściej 15° (optymalne do ekstremalnych prędkości) oraz 25° (wyższa sztywność osiowa kosztem maksymalnych obrotów).

• Łożyska walcowe dwurzędowe (Cylindrical Roller Bearings):

  Elementem tocznym nie jest tu kulka, lecz wałeczek. Zapewniają one niezrównaną sztywność promieniową. Stosuje się je zazwyczaj w ciężkich tokarkach wielkogabarytowych, gdzie wrzeciono musi znosić potężne siły pochodzące od noża tokarskiego.

• Łożyska wzdłużne kulkowe skośne:

  Dedykowane specjalnie do przenoszenia samych sił osiowych w połączeniu z łożyskami walcowymi dwurzędowymi.

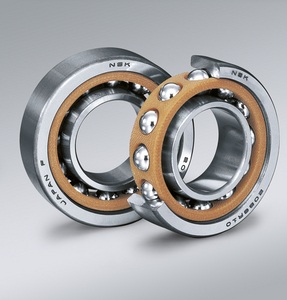

Przełomowe technologie NSK – Seria ROBUST i łożyska hybrydowe

Jeśli regenerujesz wrzeciono pracujące w trybie High-Speed Machining (HSM), flagowe rozwiązania NSK nie mają sobie równych.

Łożyska hybrydowe (kulki ceramiczne)

Tradycyjne łożyska posiadają stalowe pierścienie i stalowe kulki. W łożyskach hybrydowych NSK kulki wykonane są z nowoczesnej ceramiki – azotku krzemu ($Si_3N_4$).

• Zalety: Ceramika jest o 40% lżejsza od stali. Przy 30 000 obr./min znacznie zmniejsza to siłę odśrodkową, z jaką kulka naciska na bieżnię zewnętrzną. Dodatkowo ceramika nie rozszerza się pod wpływem temperatury tak bardzo jak stal, nie przewodzi prądu i drastycznie redukuje tarcie.

Technologia ROBUST i Stal SHX

Seria łożysk ROBUST została zoptymalizowana pod kątem minimalnego generowania ciepła. W połączeniu z opatentowaną przez NSK stalą SHX (odporną na wysoką temperaturę i zacieranie przy niedoborach smarowania), łożyska te potrafią osiągać prędkości obrotowe o kilkadziesiąt procent wyższe niż tradycyjne łożyska superprecyzyjne.

Klasy dokładności i smarowanie – detale, które decydują o awarii

Wybierając łożysko NSK do wrzeciona, natkniesz się na oznaczenia klas dokładności (np. P4, P3, P4A, P2). Zasada jest prosta: im niższa cyfra, tym wyższa precyzja i ostrzejsze normy tolerancji produkcji (klasa P2 to absolutny światowy szczyt precyzji). Do większości standardowych obrabiarek stosuje się łożyska w klasie P4 lub P4A.

Ogromne znaczenie ma również układ smarowania:

1. Smarowanie plastyczne (Grease): Stosowane w większości średnioobrotowych wrzecion. Łożyska mogą być fabrycznie nasmarowane precyzyjną dawką smaru i zamknięte uszczelkami.

2. Smarowanie olejowo-powietrzne (Oil-Air): W systemach High-Speed na łożyska natryskiwana jest mikroskopijna dawka oleju niesiona przez sprężone powietrze. Powietrze dodatkowo chłodzi łożysko i tworzy nadciśnienie, które chroni wrzeciono przed wnikaniem chłodziwa z zewnątrz.

FAQ – Najczęściej zadawane pytania o łożyska wrzecionowe NSK

Co oznaczają litery C i A5 na końcu kodu łożyska NSK?

Są to oznaczenia kąta działania w łożyskach kulkowych skośnych. Litera "C" oznacza kąt 15° (zoptymalizowany pod najwyższe prędkości obrotowe), natomiast "A5" oznacza kąt 25° (zoptymalizowany pod kątem przenoszenia większych obciążeń osiowych i zapewnienia większej sztywności).

Czy mogę wymienić tylko jedno łożysko ze sparowanego układu (np. Tandem)?

Zdecydowanie nie. Łożyska skośne do wrzecion są produkowane i dobierane w ściśle dopasowanych parach (tzw. uniwersalne doparowanie). Wymiana tylko jednej sztuki ze starego zestawu spowoduje nierównomierne obciążenie i błyskawiczne zatarcie wrzeciona. Zawsze wymieniaj cały komplet.

Dlaczego łożyska superprecyzyjne są w szczelnie zamkniętych opakowaniach?

Są one pakowane w kontrolowanych warunkach (Cleanroom), zabezpieczone olejem konserwacyjnym i zaplombowane. Opakowanie należy otworzyć dopiero na stole warsztatowym, tuż przed samym montażem na wał, aby zapobiec dostaniu się do wewnątrz kurzu z powietrza. Nawet drobiny pyłu mogą zniszczyć precyzyjną bieżnię.

Podsumowanie

Regeneracja wrzeciona CNC to skomplikowany proces, który nie wybacza kompromisów jakościowych. Wybór łożysk superprecyzyjnych NSK – zwłaszcza technologii hybrydowych ROBUST – to najkrótsza droga do wydłużenia żywotności maszyny, poprawy gładkości obrabianych detali i uniknięcia kosztownych przestojów na hali produkcyjnej.

Planujesz serwis wrzeciona w swojej obrabiarce CNC i nie wiesz, jak odczytać stary kod z łożyska? Skontaktuj się z naszymi doradcami technicznymi! Dobierzemy odpowiedni, certyfikowany komplet łożysk NSK idealnie dopasowany do Twojej maszyny.
