Jak prawidłowo zmierzyć i zidentyfikować pas klinowy?

Prawidłowa identyfikacja zużytego pasa klinowego jest kluczowa dla bezawaryjnej pracy maszyny. Nawet minimalne odstępstwo w szerokości lub długości może prowadzić do ślizgania się pasa, przegrzewania napędu i przedwczesnej awarii łożysk.

W tym poradniku, inspirowanym standardami technicznymi marek Optibelt i Gates, przeprowadzimy Cię przez proces identyfikacji – od pomiaru profilu po wyznaczenie właściwej długości.

Krok 1: Sprawdź oznaczenia na grzbiecie

Zanim sięgniesz po miarkę, obejrzyj dokładnie zewnętrzną stronę paska. Renomowani producenci stosują standardowe oznaczenia, np.:

17 x 1250 Li lub SPA 1250 Ld

Pierwsza liczba/symbol oznacza profil (szerokość i wysokość).
Druga liczba oznacza długość.
Symbol na końcu (Li, Ld/Lw, La) wskazuje, którą długość zmierzono (wewnętrzną, podziałową czy zewnętrzną).

Jeśli napisy są starte, musisz wykonać pomiar ręczny.

Krok 2: Określenie profilu (Szerokość i Wysokość)

Aby dobrać zamiennik, musisz znać profil przekroju poprzecznego. Użyj suwmiarki, aby zmierzyć:

Szerokość górną (b): Najszersze miejsce na grzbiecie pasa.
Wysokość (h): Całkowita grubość pasa od podstawy do grzbietu.

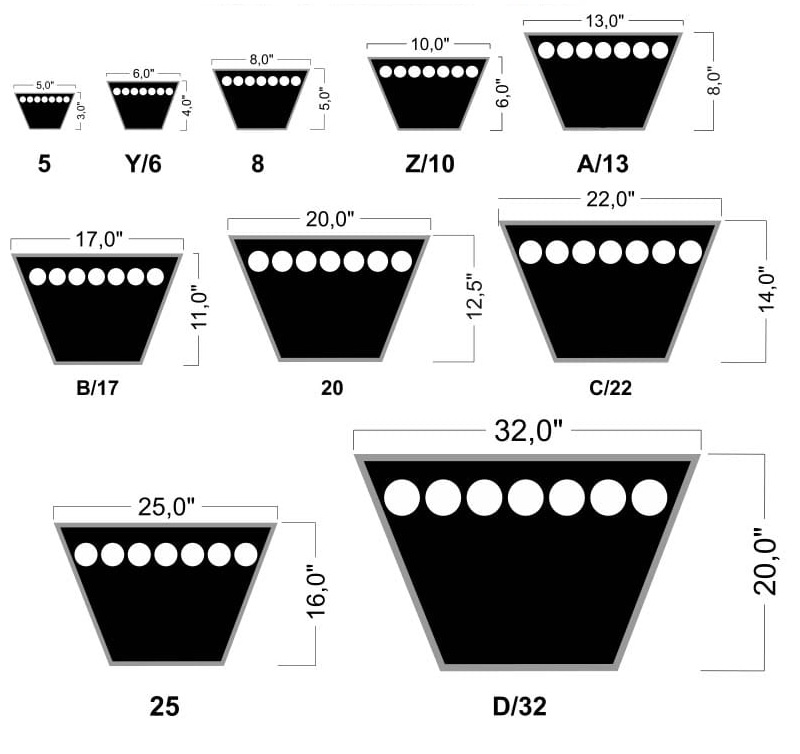

Najpopularniejsze profile pasów klinowych (Tabela orientacyjna):

Typ Pasa	Profil	Szerokość (b)	Wysokość (h)	Zastosowanie
Klasyczne	Z / 10	10 mm	6 mm	AGD, lekkie maszyny
	A / 13	13 mm	8 mm	Przemysł, rolnictwo
	B / 17	17 mm	11 mm	Średnie napędy
	C / 22	22 mm	14 mm	Ciężkie napędy
Wąskoprofilowe	SPZ	9.7 mm	8 mm	Wysokie obroty
(Wzmocnione)	SPA	12.7 mm	10 mm	Przemysł
	SPB	16.3 mm	13 mm	Duże obciążenia

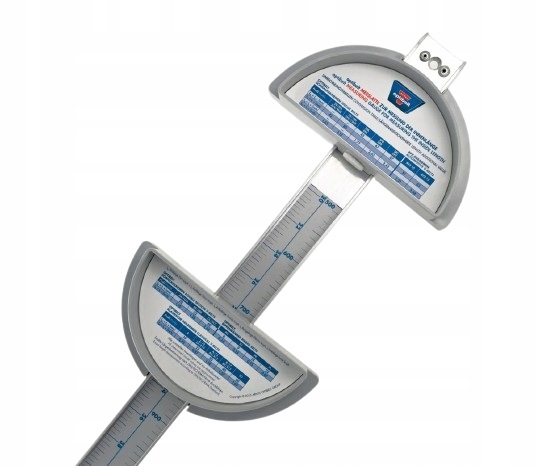

Krok 3: Pomiar długości pasa (Li, La, Ld)

To najważniejszy i najtrudniejszy etap. Pasy klinowe pracują na bocznych ściankach, dlatego producenci (jak Optibelt czy Gates) stosują różne normy długości.

Metody pomiaru:

Gdy pas jest pęknięty:

Ułóż go płasko na podłodze i zmierz taśmą mierniczą. Pamiętaj, aby pas był lekko napięty.
Gdy pas jest w całości:

Zrób kreskę kredą na pasie (punkt startowy). Użyj taśmy krawieckiej lub sznurka, owiń go po obwodzie i zaznacz miejsce styku. Następnie zmierz sznurek.

⚠️ Kluczowe pojęcia (nie pomyl ich!):

$L_i$ (Długość wewnętrzna): Mierzona po najkrótszym obwodzie (od środka koła pasowego). Stosowana głównie w starych pasach płaskich i klasycznych (Z, A, B).
$L_a$ (Długość zewnętrzna): Mierzona po "grzbiecie" pasa. Najłatwiejsza do zmierzenia miarką, ale najmniej precyzyjna przy doborze.
$L_d$ / $L_w$ (Długość podziałowa/normatywna): Mierzona na wysokości kordu (wzmocnienia) wewnątrz gumy – ok. 3/4 wysokości pasa. To najważniejszy wymiar dla nowoczesnych pasów wąskoprofilowych (SPZ, SPA, SPB).

Jak przeliczyć długość?

Zmierzyłeś długość zewnętrzną ( $L_a$ ), a w sklepie widzisz wymiary podziałowe ( $L_d$ )? Użyj przybliżonych wzorów przeliczeniowych (różnią się w zależności od producenta, poniżej wartości uśrednione):

Dla profilu A/13: $L_a \approx L_i + 50 \text{ mm}$
$L_a \approx L_i + 50 \text{ mm}$ Dla profilu B/17: $L_a \approx L_i + 50 \text{ mm}$ $L_a \approx L_i + 69 \text{ mm}$
Dla profilu SPZ: $L_a \approx L_i + 50 \text{ mm}$ $L_a \approx L_d + 13 \text{ mm}$
Dla profilu SPA: $L_a \approx L_i + 50 \text{ mm}$ $L_a \approx L_d + 18 \text{ mm}$
Dla profilu SPB: $L_a \approx L_i + 50 \text{ mm}$ $L_a \approx L_d + 22 \text{ mm}$

Wskazówka od eksperta: Pamiętaj, że guma z czasem się rozciąga. Jeśli mierzysz stary, zużyty pas, nowy egzemplarz powinien być minimalnie krótszy od wyniku Twojego pomiaru (zazwyczaj o ok. 1-1.5%), aby zapewnić właściwy naciąg po montażu
