Jak zmierzyć pas zębaty?
Jak prawidłowo zmierzyć i zidentyfikować pas zębaty?
Dobór niewłaściwego pasa zębatego to prosta droga do uszkodzenia napędu. W przeciwieństwie do pasów klinowych, gdzie liczy się tarcie, w pasach zębatych kluczowe jest idealne zazębienie z kołem pasowym. Nawet minimalna różnica w podziałce (odległości między zębami) spowoduje przeskakiwanie pasa i jego błyskawiczne zużycie.
Ten poradnik, oparty na standardach technicznych takich producentów jak Gates i Optibelt, przeprowadzi Cię przez proces identyfikacji kluczowych parametrów: podziałki, profilu oraz długości.
Narzędzia potrzebne do pomiaru:
-

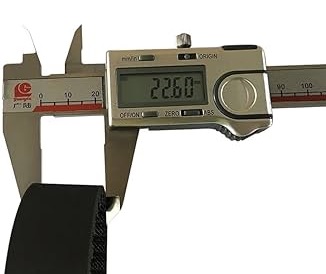

Suwmiarka (najlepiej elektroniczna dla większej precyzji).
-
Marker (do zaznaczania zębów).
Krok 0: Sprawdź oznaczenia fabryczne
Zanim zaczniesz mierzyć, dokładnie obejrzyj grzbiet starego pasa. Jeśli napisy nie są starte, zaoszczędzisz mnóstwo czasu. Standardowe oznaczenie wygląda zazwyczaj tak:
300 HTD 5M 15 lub 1200-8MGT-20
Co oznaczają te kody?
-
300 / 1200 – Długość podziałowa pasa (w mm) LUB liczba zębów (zależy od producenta).
-
HTD 5M / 8MGT – Typ profilu i podziałka (np. profil okrągły HTD o podziałce 5mm).
-
15 / 20 – Szerokość pasa w mm.
Jeśli oznaczenia są nieczytelne, przejdź do pomiarów ręcznych.
Krok 1: Pomiar podziałki (t) – Najważniejszy parametr!
Podziałka (t) to odległość pomiędzy środkami dwóch sąsiadujących zębów. Jest to najważniejszy wymiar – jeśli się pomylisz, pas nie będzie pasował do koła.
⚠️ Uwaga na błąd pomiarowy! Mierzenie suwmiarką odległości między środkiem jednego a drugiego zęba jest bardzo trudne i obarczone dużym błędem, zwłaszcza na zużytym, elastycznym pasie.
Metoda precyzyjna (zalecana przez producentów):
Zamiast mierzyć jeden odstęp, zmierz ich większą liczbę i wyciągnij średnią. Zniweluje to błędy pomiarowe i deformacje gumy.
-
Zaznacz markerem środek pierwszego zęba.
-
Odlicz np. 10 odstępów (czyli mierzysz od środka 1. zęba do środka 11. zęba).
-
Zmierz suwmiarką tę odległość.
-
Podziel wynik przez liczbę odstępów (czyli przez 10).
Przykład: Zmierzyłeś odległość obejmującą 10 odstępów i suwmiarka pokazała 80 mm. Obliczenie: 80 mm / 10 = 8 mm. Twoja podziałka wynosi 8 mm (np. profil 8M).
Krok 2: Identyfikacja profilu (Kształtu zęba)
Sama podziałka to nie wszystko. Musisz określić kształt zęba. Różne profile nie są ze sobą zamienne, nawet jeśli mają zbliżoną podziałkę!

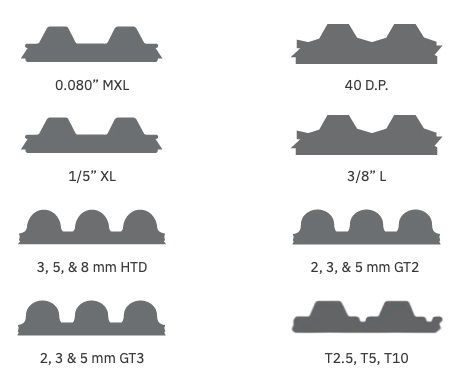

Spójrz na pas z boku i porównaj kształt zęba z wzornikiem:
-
Profil Trapezowy (Klasyczny): Zęby mają kształt trapezu. Stosowane w starszych maszynach lub mniej obciążonych napędach.
-
Przykładowe oznaczenia: T2.5, T5, T10, AT5, AT10 (AT to wersja wzmocniona), cale: XL, L, H.
-
-
Profil Półokrągły (HTD/RPP): Zęby są zaokrąglone, głębsze. Pozwalają na przenoszenie znacznie większych mocy i pracują ciszej. To standard w nowoczesnych maszynach.
-
Przykładowe oznaczenia: HTD (3M, 5M, 8M, 14M), RPP, STD.
-
-
Profile Zmodyfikowane (Wysokowydajne): Np. Gates PowerGrip GT, Optibelt Omega. Są to ulepszone wersje profili półokrągłych. Często pasują na koła HTD, ale zawsze warto to zweryfikować w katalogu.
Rysunek Techniczny: Parametry Pasa Zębatego
Poniżej znajduje się schemat techniczny ilustrujący kluczowe wymiary, o których mowa w artykule. Zwróć uwagę na różnicę między profilami oraz sposób pomiaru podziałki "t".
