Systemy prowadnic szynowych Bosch Rexroth – Analiza techniczna
Bosch Rexroth (często identyfikowany jeszcze po starych numerach jako Star) to niekwestionowany lider w dziedzinie techniki przemieszczeń liniowych. Ich systemy wyróżniają się na tle konkurencji przede wszystkim pełną zamiennością elementów w obrębie tej samej klasy dokładności, co drastycznie upraszcza logistykę części zamiennych.
W tym artykule rozkładamy na czynniki pierwsze dwa flagowe systemy: Kulkowe (Ball Rail Systems) oraz Wałeczkowe (Roller Rail Systems).
1. Podział systemów: Kulki czy Wałeczki?
Dobór odpowiedniego systemu zależy od charakterystyki obciążenia aplikacji.
A. Prowadnice Kulkowe (Ball Rail Systems - BSHP)
Najpopularniejsze rozwiązanie w automatyce, obrabiarkach do drewna i systemach transportowych.
-
Konstrukcja: 4 rzędy kulek w układzie "O".
-
Zalety układu "O": Bardzo wysoka sztywność przy obciążeniach skrętnych (momentach) we wszystkich kierunkach.
-
Cechy: Wysoka dynamika, cicha praca, szeroki zakres rozmiarów (od 15 do 65).
-
Popularne serie wózków:
-

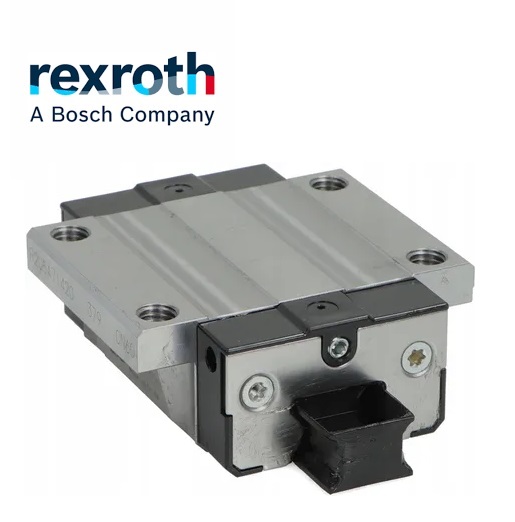

R1651: Wózek kołnierzowy (Flanged), standardowy.
-
R1622: Wózek wąski (Slimline), wysoki.
-
R1653: Wózek kołnierzowy, krótki.
-
B. Prowadnice Wałeczkowe (Roller Rail Systems - RSHP)
Przeznaczone do "zadań specjalnych" – ciężkiej obróbki skrawaniem (frezarki CNC do stali), pras i wtryskarek.
-
Konstrukcja: Elementami tocznymi są wałeczki, nie kulki.
-
Zalety: Wykładniczo większa nośność (kontakt liniowy wałeczka vs punktowy kulki) i ekstremalna sztywność.
-
Oznaczenia: Często zaczynają się od R18.. (np. R1851).
2. Jak czytać oznaczenia Bosch Rexroth? (Dekodowanie R16...)
Numery katalogowe Rexrotha są logicznym kodem. Zrozumienie go pozwala dobrać zamiennik bez katalogu.
Przykład: R1651 2 1 4 20
| Sekcja kodu | Znaczenie | Przykłady |
| R16 | Typ produktu | R16 = Prowadnice kulkowe, R18 = Wałeczkowe |
| 51 | Forma wózka | 51 = Kołnierzowy długi, 22 = Wąski długi, 21 = Wąski standard |
| 2 | Rozmiar (Gabaryt) | 1=15, 2=25, 3=35, 4=45, 5=55, 6=65 |
| 1 | Wersja wykonania | 1 = Stalowa (standard), 2 = Aluminiowa, 7 = Odporna na korozję (Resist CR) |
| 4 | Klasa naprężenia | Patrz tabela niżej (np. C1) |
| 20 | Klasa dokładności | Patrz tabela niżej (np. H) |
Ważne: Bosch Rexroth oferuje tzw. nieograniczoną zamienność. Oznacza to, że możesz kupić wózek i szynę oddzielnie (nawet z różnych dostaw), a jeśli zgadzają się ich klasy dokładności, zestaw będzie działał idealnie.
3. Klasy dokładności i Naprężenie wstępne
To parametry, które decydują o cenie i przeznaczeniu prowadnicy.
Klasy Dokładności (Tolerancja wysokości H i szerokości A):
Wybieramy je w zależności od wymaganej precyzji maszyny.
-
N (Normal): Do transportu, osłon, prostych podajników.
-
H (High): Standard w ogólnej budowie maszyn i CNC do drewna.
-
P (Precision): Precyzyjne obrabiarki.
-
SP (Super Precision) / UP (Ultra Precision): Najwyższa półka (szlifierki, maszyny pomiarowe).
Klasy Naprężenia Wstępnego (Preload):
Naprężenie kasuje luz i zwiększa sztywność, ale zwiększa opory przesuwu.
-
C0 (Bez naprężenia): Do aplikacji ręcznych i bardzo lekkich. Wózek przesuwa się bardzo lekko.
-
C1 (Niskie): Najbardziej uniwersalne.
-
C2 (Średnie): Do obrabiarek wymagających sztywności (frezowanie).
-
C3 (Wysokie): Tylko w systemach wałeczkowych do ekstremalnych obciążeń.
4. Uszczelnienia i Smarowanie
Żywotność wózka zależy od czystości bieżni. Bosch Rexroth stosuje zaawansowany system uszczelnień:
-
SS (Standard Seal): Uniwersalne uszczelnienie, wystarczające w 90% aplikacji.
-
LS (Low Friction Seal): Uszczelnienie o zmniejszonym tarciu (do szybkich aplikacji, np. >3 m/s).
-
DS (Double Seal): Podwójne uszczelnienie do środowisk silnie zapylonych (pył szlifierski, spawalniczy).
Smarowanie:
Wózki są wstępnie nasmarowane fabrycznie. Wymagają jednak okresowego dosmarowywania smarem litowym (np. Dynalub 510) przez wbudowane gniazda smarowe. Gniazda te są przystosowane do smarownic ręcznych oraz systemów centralnego smarowania.
Rysunek Techniczny: Wymiary montażowe
Poniżej przedstawiamy kluczowe wymiary, które musisz zmierzyć, aby zidentyfikować wózek bez numeru seryjnego.
-
A: Szerokość całkowita wózka.
-
B: Długość całkowita wózka.
-
H: Wysokość zestawu (szyna + wózek).
-
E1 / E2: Rozstaw otworów montażowych (wzdłużny i poprzeczny).
Czy wiesz, że...? (Technologie Bosch Rexroth)
Wózki nowej generacji posiadają strefy wejścia kulek zaprojektowane tak, aby minimalizować pulsację siły przesuwu. Dzięki temu ruch jest płynny nawet przy bardzo małych prędkościach, co jest kluczowe w procesach skanowania czy cięcia laserem.
Podsumowanie i pomoc w doborze
Systemy Bosch Rexroth to inwestycja w niezawodność. Jeśli posiadasz stary wózek z zatartym numerem, zmierz rozstaw otworów montażowych oraz szerokość szyny.
Masz problem z dobraniem zamiennika dla starego systemu STAR?
Wiele starych serii ma swoje bezpośrednie, nowoczesne odpowiedniki. Skontaktuj się z naszym działem technicznym – posiadamy tabele konwersji starych kodów.
