Oprawy łożyskowe SKF – Kompleksowy przewodnik: Rodzaje, symbole i oznaczenia

Oprawy łożyskowe (często nazywane również obudowami) to kluczowy element układów napędowych. Ich głównym zadaniem jest stabilne zamocowanie łożyska, przenoszenie obciążeń na konstrukcję maszyny oraz ochrona węzła łożyskowego przed zabrudzeniami i utratą smaru. Marka SKF to światowy lider w produkcji tych komponentów, oferujący rozwiązania charakteryzujące się najwyższą trwałością i przemyślaną konstrukcją.

W tym artykule przyjrzymy się, jakie są rodzaje i kształty opraw łożyskowych SKF, jak rozszyfrować ich symbole oraz do jakich aplikacji są przeznaczone.

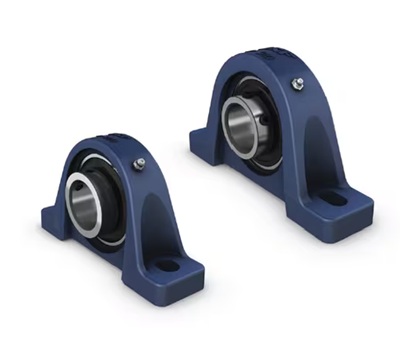

Oprawy łożyskowe SKF - Rodzaje, symbole i oznaczenia

Główne rodzaje i kształty opraw łożyskowych SKF

Firma SKF dzieli swoje oprawy i gotowe zespoły łożyskowe na kilka głównych kategorii, w zależności od kształtu obudowy i sposobu jej montażu do powierzchni nośnej.

1. Oprawy stojące (dzielone i niedzielone)

To najpopularniejszy typ obudów. Montuje się je równolegle do osi wału, przykręcając do podłoża zazwyczaj za pomocą dwóch lub czterech śrub.

Występują w dwóch wariantach:

Oprawy stojące dzielone (np. seria SNL, SE): Górną część obudowy można odkręcić i zdjąć. Znacznie ułatwia to montaż, demontaż oraz serwisowanie wału i łożyska (zwłaszcza baryłkowego lub kulkowego wahliwego) bez konieczności demontażu urządzeń sprzężonych.
Oprawy stojące niedzielone (np. seria SY): Stanowią jednolity odlew. Zazwyczaj sprzedawane jako gotowe zespoły łożyskowe (obudowa + łożysko samonastawne z uszczelnieniem).

Zastosowanie: Przenośniki taśmowe, wentylatory przemysłowe, kruszarki, rębaki, wały napędowe maszyn rolniczych.

2. Oprawy kołnierzowe (kwadratowe, owalne, okrągłe)

Oprawy kołnierzowe mocuje się prostopadle do osi wału (najczęściej do pionowych burt, ścian maszyn lub ram). Łożysko w nich osadzone (zwykle samonastawne) przechodzi na wylot przez powierzchnię montażową.

W zależności od dostępnego miejsca oraz obciążeń, SKF oferuje kilka kształtów:

Kwadratowe (seria FY): Posiadają cztery otwory montażowe, stosowane przy wyższych obciążeniach.
Owalne (seria FYTB / FYTJ): Posiadają dwa otwory montażowe. Idealne tam, gdzie przestrzeń do przykręcenia oprawy jest mocno ograniczona.
Okrągłe (seria FYC): Z kołnierzem centrującym, często montowane w wyciętych otworach w płytach.

Zastosowanie: Ściany przenośników rolkowych, maszyny pakujące, urządzenia przemysłu spożywczego, sprzęt rolniczy.

3. Oprawy naciągowe

Ten rodzaj obudowy posiada specyficzny kształt litery "T" z charakterystycznymi wycięciami (prowadnicami) na górze i na dole. Konstrukcja ta pozwala na liniowe przesuwanie całej oprawy w specjalnych ramach maszyny. Z boku oprawy znajduje się otwór na śrubę rzymską (napinającą).

Zastosowanie: Układy z pasami napędowymi, napinacze taśmociągów, rolki zwrotne, w których konieczna jest regulacja naciągu pasa lub taśmy.

Jak czytać symbole i oznaczenia opraw SKF?

Katalog produktów SKF opiera się na logicznym systemie oznaczeń, który pozwala szybko zidentyfikować typ obudowy, jej rozmiar oraz zastosowane akcesoria. Składa się on najczęściej z przedrostka (rodzaj oprawy), numeru (rozmiar) oraz przyrostka (rodzaj uszczelnienia/wersja).

Tabela podstawowych symboli opraw i zespołów SKF

Symbol SKF	Kształt i rodzaj oprawy
SNL / SE	Oprawa stojąca, dzielona (do łożysk na tulejach lub wałach walcowych)
SY	Zespół łożyskowy stojący (niedzielony)
FY	Zespół łożyskowy kołnierzowy kwadratowy (na 4 śruby)
FYTB / FYTJ	Zespół łożyskowy kołnierzowy owalny (na 2 śruby)
TU	Zespół łożyskowy naciągowy

Oznaczenia uszczelnień (przyrostki)

Dla dzielonych opraw stojących (np. serii SNL), niezwykle ważny jest dobór odpowiedniego uszczelnienia wału, które chroni wnętrze przed pyłem i wodą. Najczęstsze oznaczenia uszczelnień to:

TG – Uszczelnienie dwuwargowe (standardowe, do środowisk o umiarkowanym zapyleniu).
TA – Uszczelnienie z pierścieniem typu V-ring (bardzo dobrze chroni przed zanieczyszczeniami stałymi).
TC – Uszczelnienie filcowe (do prostych zastosowań, radzi sobie z drobnym smarem).
TS – Uszczelnienie labiryntowe (do bardzo trudnych warunków, odporne na ekstremalne zanieczyszczenia i wysokie prędkości).

Przykład z katalogu: Oznaczenie SNL 511-609 to standardowa oprawa stojąca dzielona, która może współpracować z łożyskami o średnicy otworu dopasowanej do tulei wciąganej z serii 511 (dla wału 50 mm) lub z łożyskami z otworem walcowym z serii 609 (dla wału 45 mm).

Podsumowanie - Na co zwrócić uwagę przy doborze?

Wybierając oprawę łożyskową SKF, należy przeanalizować cztery główne aspekty:

Przestrzeń montażowa: Czy montaż jest równoległy (oprawy stojące), prostopadły (kołnierzowe), czy wymaga regulacji odległości (naciągowe)?
Średnica wału: Rozmiar oprawy musi być bezpośrednio dopasowany do średnicy używanego wału oraz wielkości zewnętrznej wybranego łożyska.
Łatwość serwisu: Jeśli maszyna pracuje w trybie ciągłym, a wymiana łożyska jest trudna, najlepiej sprawdzą się oprawy dzielone (SNL/SE).
Środowisko pracy: W strefach silnie zapylonych, mokrych lub w przemyśle spożywczym należy zwrócić szczególną uwagę na rodzaj dobranego uszczelnienia (np. labiryntowe TS) oraz materiał oprawy (SKF oferuje m.in. oprawy kompozytowe i nierdzewne dla branży Food & Beverage).
