Jak zoptymalizować układ z pneumatyką SMC? Przewodnik po siłownikach, wyspach zaworowych i stacjach FRL

Sprężone powietrze to najdroższe medium energetyczne w każdym zakładzie produkcyjnym. Mimo to, w wielu fabrykach układy pneumatyczne są projektowane i eksploatowane w sposób wysoce nieefektywny – z gigantycznymi nieszczelnościami, przewymiarowanymi siłownikami i zbyt wysokim ciśnieniem roboczym.

Japońska korporacja SMC, będąca niekwestionowanym światowym liderem w dziedzinie pneumatyki przemysłowej (posiadająca ponad 30% globalnego udziału w rynku), od lat zmienia to podejście. Elementy SMC są projektowane z naciskiem na ekstremalną miniaturyzację, żywotność i oszczędność energii. W tym artykule sprawdzimy, jak prawidłowo dobrać komponenty tej marki i na co działy Utrzymania Ruchu muszą uważać najbardziej.

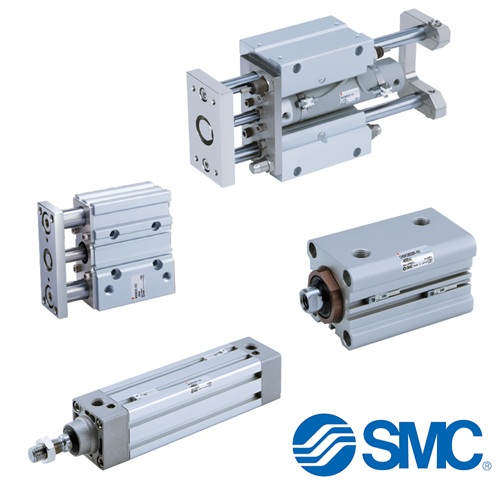

Jak zoptymalizować układ z pneumatyką SMC?

1. Stacja przygotowania powietrza (FRL) – Ochrona Twojej inwestycji

Nawet najbardziej precyzyjne elektrozawory ulegną zniszczeniu, jeśli zasilimy je brudnym, mokrym powietrzem z kompresora. Fundamentem każdego układu jest blok przygotowania powietrza, tzw. FRL (od angielskich słów Filter, Regulator, Lubricator).

Modułowe stacje SMC pozwalają na zbudowanie bloku idealnie dopasowanego do maszyny. Składają się zazwyczaj z:

Filtra (F): Zatrzymuje cząstki stałe i wykrapla wodę. Standard to filtracja na poziomie 5 µm (mikrometrów), ale w zaawansowanej automatyce stosuje się filtry dokładne (submikronowe) zatrzymujące cząsteczki o wielkości 0.01 µm oraz mgłę olejową.
Reduktora (R): Utrzymuje stałe ciśnienie robocze niezależnie od skoków ciśnienia na kompresorowni.
Smarownicy (L): Służy do podawania mgły olejowej. Uwaga: Współczesne, nowoczesne komponenty pneumatyczne (w tym siłowniki SMC) są fabrycznie nasmarowane smarem stałym i w 90% przypadków nie wymagają naolejacza w układzie! Wprowadzenie oleju wypłukuje smar fabryczny i uzależnia układ od ciągłego smarowania.

2. Wyspy zaworowe SMC – Przemysł 4.0 i drastyczna redukcja okablowania

Kiedyś każda cewka elektrozaworu musiała być połączona osobnym kablem ze sterownikiem PLC. W rozbudowanych maszynach prowadziło to do powstania gąszczu przewodów, co czyniło diagnostykę koszmarem.

Współczesnym standardem Utrzymania Ruchu są wyspy zaworowe (np. kultowa seria SMC SY). To blok zintegrowanych zaworów rozdzielających, które dzielą wspólne zasilanie w powietrze i wspólne odpowietrzenie.

Kluczowe zalety nowoczesnych wysp SMC (seria EX):

Komunikacja szeregowa (Fieldbus / IO-Link): Zamiast wiązki 50 kabli, do całej wyspy zaworowej doprowadza się tylko jeden przewód komunikacyjny (np. PROFINET, EtherCAT, IO-Link) oraz zasilanie.
Diagnostyka na żywo: System potrafi zaraportować do sterownika przerwany obwód cewki lub spadek ciśnienia zasilania, zanim zauważy to operator.
Błyskawiczna wymiana (Hot-swap): W wielu modelach wymiana uszkodzonego plastra (zaworu) polega na wykręceniu dwóch śrubek, bez konieczności odpinania jakichkolwiek węży pneumatycznych.

3. Siłowniki pneumatyczne – Jak uniknąć pułapki przewymiarowania?

Wybór napędu pneumatycznego często odbywa się na zasadzie: "weźmiemy siłownik o rozmiar większy, żeby na pewno miał siłę". To gigantyczny błąd generujący stałe, ukryte koszty.

Większy siłownik (większa średnica tłoka) ma znacznie większą objętość komory. Z każdym suwem napełniasz ją cennym sprężonym powietrzem. Zwiększenie średnicy siłownika zaledwie z 40 mm na 50 mm oznacza zużycie powietrza wyższe o ponad 50% przy wykonaniu dokładnie tej samej pracy!

SMC ułatwia optymalizację, oferując pełne spektrum napędów:

Typ siłownika	Standard wykonania	Najczęstsze zastosowanie
Profilowy / Szpilkowy	ISO 15552	Główny standard przemysłowy. Ogromne siły (średnice tłoka do 320 mm). Pełna zamienność wymiarowa z siłownikami innych producentów (np. Festo, Norgren).
Kompaktowy	ISO 21287 (lub seria SMC CQ2)	Aplikacje o drastycznie ograniczonej przestrzeni. Krótki skok, brak klasycznych amortyzatorów pneumatycznych.
Beztłoczyskowy	Konstrukcje własne SMC	Siłownik, w którym nie wysuwa się tłoczysko, lecz po profilu jeździ wózek. Niezastąpione przy bardzo długich przesuwach, gdzie wysunięte tłoczysko mogłoby ulec wygięciu.
Obrotowy (Wahadłowy)	Zębatkowe lub łopatkowe	Zmiana ruchu liniowego na obrót (najczęściej o 90° lub 180°). Otwieranie klap, przesypów, ramion podających.

4. Trzy największe grzechy eksploatacji układów pneumatycznych

Nawet najlepsze komponenty SMC nie obronią się przed błędami w utrzymaniu maszyny. Oto co najczęściej drenuje budżet w zakładach produkcyjnych:

Ignorowanie nieszczelności: Niewielka dziura o średnicy zaledwie 1 mm w przewodzie poliuretanowym, przy ciśnieniu 6 barów, oznacza bezpowrotną utratę energii kosztującą zakład kilkaset złotych w skali roku. Zastosowanie szybkozłączy (One-Touch) SMC z podwójnym uszczelnieniem drastycznie minimalizuje to zjawisko.
Praca na zbyt wysokim ciśnieniu: Fabryki często ustawiają na kompresorach ciśnienie 7-8 barów dla całej sieci, podczas gdy 90% siłowników do wykonania swojej pracy potrzebuje maksymalnie 4-5 barów. Zastosowanie lokalnych reduktorów ciśnienia przed każdą maszyną pozwala obniżyć zużycie powietrza nawet o 30%.
Brak regulacji prędkości na wydechu: Prędkość wysuwu siłownika zawsze reguluje się dławiąc powietrze uchodzące z komory (tzw. dławienie na wydechu), a nigdy powietrze wlatujące. Błędny montaż zaworów dławiąco-zwrotnych skutkuje szarpiącym, niestabilnym ruchem tłoka.

Podsumowanie i pomoc w doborze zamienników

Pneumatyka to dziedzina, w której bardzo łatwo o zamienność marek. Jeśli na Twojej maszynie uszkodził się stary, nietypowy siłownik w standardzie ISO 15552 lub ISO 21287, możemy błyskawicznie wyposażyć Cię w odpowiednik marki SMC o identycznych parametrach montażowych.

Szukasz redukcji kosztów energii w zakładzie? Chcesz wymienić wyspę zaworową i zintegrować ją ze sterownikiem PLC po protokole PROFINET? Skontaktuj się z naszymi doradcami. Pomożemy odczytać parametry ze starych komponentów, przeliczymy siły siłowników i zaproponujemy nowoczesne, zoptymalizowane kosztowo rozwiązania.
