Wyspy Zaworowe Festo w Automatyce Przemysłowej: FAQ i Poradnik Diagnostyczny

Wyspy zaworowe to serce nowoczesnych układów pneumatycznych. Zastąpienie plątaniny rurek i kabli jednym, zintegrowanym terminalem to nie tylko kwestia estetyki, ale przede wszystkim niezawodności, szybkości komunikacji z PLC i łatwiejszej diagnostyki. Festo jest rynkowym liderem w tej dziedzinie, oferując rozwiązania od prostych połączeń wielobiegunowych po zaawansowane terminale z wbudowanymi sterownikami i systemami wejść/wyjść (I/O).

Poniżej znajdziesz odpowiedzi na najczęściej zadawane pytania, przygotowane z myślą o projektantach automatyki oraz inżynierach Utrzymania Ruchu.

Wyspy Zaworowe Festo

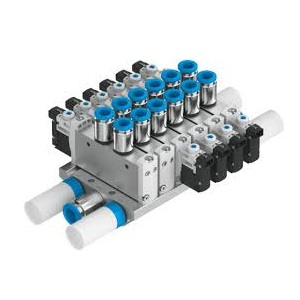

Co to jest wyspa zaworowa Festo i dlaczego wypiera pojedyncze elektrozawory?

Wyspa zaworowa (terminal zaworowy) to zintegrowany blok składający się z wielu elektrozaworów pneumatycznych zamontowanych na wspólnej płycie przyłączeniowej. Zamiast doprowadzać zasilanie pneumatyczne, odpowietrzenie i sygnały elektryczne do każdego zaworu z osobna, wyspa centralizuje ten proces.

Zastosowanie wyspy rozwiązuje trzy główne problemy tradycyjnej pneumatyki:

  • Redukuje liczbę przewodów (kabli i węży): Główne zasilanie w powietrze (port 1) i tłumiki hałasu (porty 3 i 5) są wspólne dla wszystkich sekcji.

  • Upraszcza komunikację elektryczną: Zamiast dziesiątek pojedynczych kabli do cewek, wyspa wykorzystuje jeden kabel wielobiegunowy (multipol) lub jeden kabel sieciowy (np. PROFINET).

  • Oszczędza miejsce: Kompaktowa budowa pozwala na montaż blisko elementów wykonawczych (siłowników), co skraca czas reakcji układu.

Jakie protokoły komunikacyjne i sieci przemysłowe obsługują terminale Festo?

Nowoczesne wyspy zaworowe Festo, szczególnie te wyposażone w terminal elektryczny CPX, to w zasadzie węzły sieciowe. Mogą one komunikować się z niemal każdym sterownikiem PLC dostępnym na rynku.

Obsługiwane technologie obejmują:

  • IO-Link: Idealny dla tańszych, kompaktowych wysp (np. seria VTUG). Zapewnia prostą integrację point-to-point ze standardowymi modułami Master IO-Link.

  • Industrial Ethernet: PROFINET, EtherNet/IP, EtherCAT, Modbus TCP. Pozwalają na przesyłanie potężnej ilości danych diagnostycznych w czasie rzeczywistym.

  • Tradycyjne sieci Fieldbus: PROFIBUS DP, CANopen, DeviceNet (często spotykane w starszych lub modernizowanych maszynach).

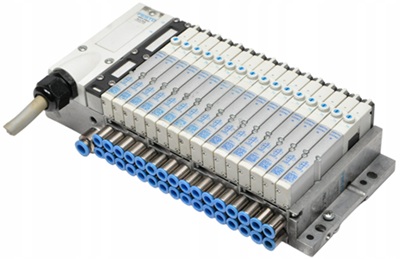

vtug-festo-wyspa-Identyfikacja obiektu: Fotografia produktowa przedstawiająca pojedynczy moduł zaworowy (tzw. plaster) do modułowej wyspy zaworowej Festo, model VMPA1-M1H-M-PI o numerze katalogowym 533342. Wygląd i budowa komponentu: Kształt: Produkt ma formę bardzo wąskiego, wydłużonego prostopadłościanu o charakterystycznej, kompaktowej konstrukcji (szerokość profilu wynosi zaledwie 10 mm). Obudowa: Główny korpus wykonany jest z metalu (odlew ciśnieniowy) w kolorze matowego srebra/szarości. Dolna lub tylna część przeznaczona do montażu na płycie przyłączeniowej wykonana jest z czarnego tworzywa sztucznego. Elementy na przednim panelu: W górnej części widoczne jest ręczne uruchamianie pomocnicze (tzw. manual override) w postaci charakterystycznego, małego, jasnoniebieskiego (błękitnego) przycisku/suwaka, typowego dla marki Festo. Obok znajduje się zintegrowane, przezroczyste okienko na diodę LED, która sygnalizuje stan pracy zaworu. Oznaczenia techniczne: Na bocznej lub przedniej ściance korpusu znajduje się wyraźny, laserowy grawer zawierający logo Festo, numer katalogowy 533342, pełny kod typu VMPA1-M1H-M-PI oraz nadrukowany graficzny symbol schematu pneumatycznego dla zaworu 5/2-drożnego monostabilnego. Złącza: Widoczne są zintegrowane styki elektryczne (piny) służące do wpięcia w wewnętrzną magistralę wyspy (system plug-in) oraz precyzyjnie osadzone gumowe uszczelki profilowe na powierzchni styku pneumatycznego. Tło i kompozycja: Zdjęcie techniczne, wykonane na jednolitym, jasnoszarym lub białym tle studyjnym. Komponent jest ukazany w rzucie izometrycznym lub z profilu, aby wyraźnie pokazać zarówno błękitny element sterowania ręcznego, jak i uszczelnienia montażowe.

VTUG, VTSA czy MPA? Jak odpowiednio dobrać serię wyspy do swojej aplikacji?

Festo posiada wiele rodzin zaworów. Wybór odpowiedniej zależy od wymaganego przepływu (wielkości siłowników), warunków środowiskowych i standardów w danym zakładzie.

Seria Festo Główne zastosowanie Maksymalny przepływ Charakterystyka
VTUG Maszyny pakujące, lekki montaż Do 1200 l/min Bardzo kompaktowa, świetny stosunek ceny do wydajności, obsługa IO-Link.
MPA Procesy o wysokiej integracji Do 850 l/min Budowa modułowa, pełna integracja z systemem wejść/wyjść (CPX), wysoka diagnostyka.
VTSA Przemysł motoryzacyjny i ciężki Do 4000 l/min Zgodna ze standardami ISO 15407-2 i ISO 5599-2, ekstremalnie wytrzymała obudowa (metal).
VTOC Przemysł elektroniczny Do 10 l/min Miniaturowa konstrukcja, idealna do sterowania bardzo małymi napędami i chwytakami.

Wyspa zaworowa nie reaguje na sygnały ze sterownika PLC. Od czego zacząć diagnostykę?

Kiedy siłowniki przestają się poruszać, inżynierowie utrzymania ruchu muszą działać szybko. Jeśli sterownik PLC wysyła sygnał, a zawór na wyspie nie "klika", przeprowadź następującą ścieżkę kontrolną:

  1. Sprawdź podział zasilania 24V DC: Wyspy Festo (np. CPX) rozdzielają zasilanie na dwa obwody: zasilanie elektroniki (czujniki/komunikacja) oraz zasilanie cewek (Load/Valves). Brak zasilania cewek (często odcinanego przez przekaźniki bezpieczeństwa - E-STOP) sprawia, że komunikacja z PLC działa, ale zawory się nie włączają.

  2. Użyj ręcznego przesterowania (Manual Override): Na każdym elektrozaworze znajduje się mały przycisk (lub śruba do wciśnięcia/przekręcenia). Wciśnij go małym śrubokrętem. Jeśli siłownik zadziała, problem leży w elektryce/sterowaniu. Jeśli nie działa – problem leży w braku ciśnienia powietrza lub mechanicznym zacięciu suwaka zaworu.

  3. Zbadaj diody LED:

    • Czerwona dioda SF (System Fault) oznacza problem ze sprzętem (np. zwarcie cewki, spadek napięcia).

    • Czerwona dioda BF (Bus Fault) oznacza problem z siecią (przerwany kabel PROFINET, błędny adres IP, błąd konfiguracji w TIA Portal).

  4. Sprawdź ciśnienie pilota (Pilot Air): Elektrozawory używają niewielkiej ilości sprężonego powietrza do przesunięcia głównego suwaka wewnątrz zaworu. Jeśli główne zasilanie pneumatyczne spadnie poniżej ok. 3 barów (lub jeśli odcięte jest oddzielne zasilanie pilota), zawory nie będą w stanie się przełączyć, nawet jeśli cewka dostanie napięcie.
