Łożyska w medycynie: Od ekstremalnych prędkości turbin po sterylne skanery MRI

Przemysł ciężki i obrabiarki CNC wymagają od łożysk przenoszenia gigantycznych obciążeń. Jednak to w branży medycznej i stomatologicznej inżynieria łożyskowa napotyka na najbardziej rygorystyczne, nierzadko wykluczające się wymagania. Komponenty te muszą pracować z niewyobrażalnymi prędkościami, wytrzymywać agresywną sterylizację parową, a w niektórych przypadkach – stawać się całkowicie niewidocznymi dla potężnych pól magnetycznych.

Awarie w tym sektorze nie oznaczają jedynie przestojów produkcyjnych. Oznaczają dyskomfort pacjenta, błędne wyniki diagnozy obrazowej lub wręcz zagrożenie życia. Przyjrzyjmy się trzem najbardziej wymagającym obszarom aplikacji medycznych i technologiom, które pozwalają im sprawnie funkcjonować.

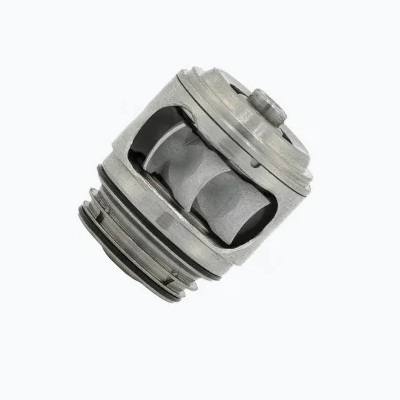

1. Turbiny dentystyczne: Ekstremalne prędkości (High-Speed)

Kiedy siedzisz w fotelu dentystycznym i słyszysz charakterystyczny, wysoki dźwięk wiertła, słuchasz pracy jednych z najszybszych układów mechanicznych na świecie. Wirnik turbiny stomatologicznej osiąga prędkości rzędu 350 000 do nawet 450 000 obrotów na minutę (RPM).

Zwykłe stalowe łożysko kulkowe uległoby przy tej prędkości natychmiastowemu stopieniu w wyniku tarcia i działania sił odśrodkowych.

Łożyska hybrydowe (Ceramika): W turbinach dentystycznych standardem są miniaturowe łożyska hybrydowe. Pierścienie wykonane są z wysokostopowej stali nierdzewnej, ale same kulki z azotku krzemu (Si3N4). Ceramika jest o 60% lżejsza od stali, co drastycznie redukuje siłę odśrodkową wyrzucającą kulki na zewnątrz bieżni, minimalizując tarcie i wydzielanie ciepła.
Specjalistyczne koszyki: Zamiast standardowego mosiądzu czy poliamidu, stosuje się zaawansowane polimery takie jak Torlon (PAI) lub żywice fenolowe. Materiały te są niezwykle lekkie, mają właściwości samosmarujące i bez problemu znoszą ekstremalne temperatury.

2. Sterylizacja w autoklawach: Piekło dla stali i smarów

Sama praca z prędkością 400 000 obr./min to tylko połowa wyzwania. Po każdym pacjencie końcówka stomatologiczna (lub narzędzie chirurgiczne) trafia do autoklawu. Proces sterylizacji polega na naprzemiennym poddawaniu narzędzia działaniu próżni oraz nasyconej pary wodnej pod ciśnieniem, w temperaturze 134°C.

Dla standardowego łożyska to wyrok śmierci. Gorąca para natychmiast wypłukałaby zwykły smar, a na bieżniach natychmiast pojawiłaby się rdza.

Odporność na korozję: Łożyska narzędzi medycznych produkuje się z najwyższej jakości martenzytycznej stali nierdzewnej (np. AISI 440C) lub superstopów takich jak Cronidur 30, które wykazują wielokrotnie wyższą odporność na korozję wżerową po kontakcie z agresywną parą.
Środki smarne HTS (High-Temperature/Sterilization): Fabryczne smary i oleje muszą być biokompatybilne i zdolne przetrwać tysiące cykli autoklawowania bez utraty właściwości smarnych i degradacji chemicznej (odgazowywania).

3. Skanery TK (Tomografy) i MRI (Rezonans Magnetyczny)

Diagnostyka obrazowa to domena łożysk wielkogabarytowych i superprecyzyjnych, ale stawiająca zupełnie inne wyzwania niż stomatologia.

Rezonans Magnetyczny (MRI) - Wymóg całkowitej niemagnetyczności

Skanery MRI generują pole magnetyczne o natężeniu od 1.5 do 3 Tesli. Wprowadzenie w to pole jakiejkolwiek standardowej stali wywołałoby zakłócenia obrazu (artefakty), a samo łożysko mogłoby zostać wyrwane z mocowań przez magnes.

Rozwiązanie: W sprzęcie operującym wewnątrz lub w bliskim sąsiedztwie skanera MRI (np. ruchome stoły pacjenta, mechanizmy podawania kontrastu) stosuje się łożyska wykonane ze stali austenitycznej (np. 316L), która jest całkowicie niemagnetyczna. W najbardziej krytycznych punktach używa się łożysk pełnoceramicznych (kulki i pierścienie z tlenku cyrkonu ZrO2), które są świetnymi izolatorami i nie reagują na pole magnetyczne.

Tomografia Komputerowa (TK/CT) - Wirująca masa i cicha praca

Wewnątrz obudowy tomografu znajduje się tzw. gantry – potężny pierścień ważący często ponad tonę (z lampą rentgenowską i detektorami), który obraca się wokół pacjenta z prędkością nawet 300 obr./min (pełen obrót w 0.2 sekundy).

Rozwiązanie: Aby podeprzeć tak gigantyczną, wirującą masę, stosuje się wielkogabarytowe łożyska cienkościenne (Thin-Section Bearings) oraz specjalistyczne wieńce obrotowe. Muszą one charakteryzować się nie tylko potężną nośnością, ale przede wszystkim ekstremalnie cichą pracą, aby drgania układu mechanicznego nie wywoływały lęku u zamkniętego w tubie pacjenta.

Tabela: Porównanie środowisk pracy łożysk medycznych
Aplikacja	Główne wyzwanie mechaniczne	Typowe materiały i technologie	Wymagania dotyczące smarowania
Turbiny dentystyczne	Prędkości do 450 000 RPM, cykle autoklawowania (134°C)	Kulki ceramiczne (Si3N4), koszyki Torlon, stal 440C	Oleje i smary odporne na wypłukiwanie parą pod ciśnieniem
Skanery MRI	Potężne pole magnetyczne (Brak zakłóceń)	Stal austenityczna 316, pełna ceramika (ZrO2), szkło	Smary biokompatybilne, stałe smarowanie żywicą
Tomografy (CT)	Duże masy wirujące z wysoką prędkością, wymóg cichej pracy	Wielkogabarytowe łożyska cienkościenne, precyzyjne wieńce	Systemy automatycznego smarowania ciągłego

Podsumowanie

Aplikacje medyczne nie wybaczają błędów inżynieryjnych. Wybór tańszego zamiennika ze standardowej stali nierdzewnej do końcówki stomatologicznej skutkuje zniszczeniem łożyska już po kilku cyklach w autoklawie, a zignorowanie właściwości magnetycznych materiału może doprowadzić do uszkodzenia skanera MRI za miliony złotych.

Projektujesz precyzyjne systemy napędowe dla aparatury diagnostycznej? A może zajmujesz się serwisem sprzętu laboratoryjnego i potrzebujesz miniaturowych łożysk hybrydowych do szybkoobrotowych wirówek? Skontaktuj się ze specjalistami Dakam-Łożyska! Dzięki technicznej wiedzy B2B pomożemy Ci dobrać komponenty (od ceramiki po systemy smarowania) spełniające najbardziej restrykcyjne normy branży medycznej, gwarantując precyzję, której pacjenci mogą zaufać.
