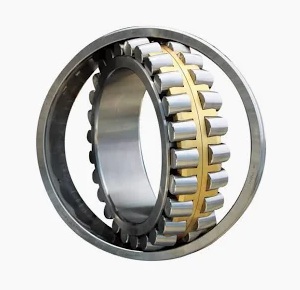

Kluczowe atuty łożysk baryłkowych dwurzędowych

• Rozwiązanie wszechstronne (All-in-One): Przenoszą ekstremalne siły "w dół" i potężne pchnięcia osiowe, wybaczając jednocześnie błędy współosiowości ramy. To jedyne łożysko, które samodzielnie radzi sobie z tak złożonym koktajlem obciążeń.

• Otwory i rowki smarownicze (Sufiks W33 / E4): Ze względu na grube gabaryty i trudny dostęp smaru, na zewnętrznym pierścieniu tych łożysk niemal zawsze znajduje się przetoczony rowek z trzema otworami. Pozwala to pompować smar z oprawy bezpośrednio w samo serce łożyska!

• Wersje z otworem stożkowym (Sufiks K): Absolutny standard w budownictwie maszyn. Umożliwiają montaż łożyska w dowolnym miejscu gładkiego wału przy pomocy znormalizowanych tulei wciąganych (seria H) lub wciskanych (seria AH).

• Dedykowane klasy wibracyjne (np. VA405 / T41A): Specjalnie utwardzane wersje łożysk z powlekanymi koszykami, stworzone wyłącznie do pracy na wstrząsarkach i przesiewaczach kopalnianych, gdzie przyspieszenia odśrodkowe potrafią rozerwać zwykłą stal na strzępy.

Kupując dwurzędową baryłkę, musisz wiedzieć, co kryje się w środku. Producenci oferują różne "wnętrzności" do różnych zadań:

Wskazówka Eksperta

Złudzenie Ciasnego Montażu: "Wymienialiśmy łożysko 22218 EK na wale głównego wentylatora (na tulei wciąganej). Młody mechanik uznał, że taki potwór musi siedzieć na dębowo. Wziął klucz hakowy, założył przedłużkę z dwumetrowej rury i wbił tuleję na siłę waląc młotem pięciokilogramowym, aż nakrętka przestała się kręcić. Po złożeniu obudowy silnik ledwo ruszył, wywaliło bezpieczniki prądowe, a łożysko rozgrzało się do 160°C w 4 minuty, blokując maszynę na amen!"

Mechanik zapomniał o absolutnie najważniejszej zasadzie montażu łożysk baryłkowych z otworem stożkowym (z literą K). Wbijając je tak mocno na stożek, pierścień wewnętrzny drastycznie puchnie, całkowicie kasując wewnętrzny luz promieniowy łożyska!

Błąd: Dociąganie łożyska z otworem stożkowym "na wyczucie" i "do oporu", miażdżąc baryłki o bieżnię.

Rada UR: Montaż łożyska baryłkowego z otworem stożkowym NIE ISTNIEJE bez użycia szczelinomierza płytkowego! Przed montażem mierzysz fabryczny luz u góry łożyska wsuwając blaszkę (np. 0.11 mm). Następnie wbijasz tuleję i w trakcie dokręcania stale mierzysz ten luz. Według katalogu, dla tego łożyska luz musi ulec redukcji np. o 0.045 mm. Gdy szczelinomierz pokaże wartość resztkową, ODKŁADASZ MŁOTEK! To jest ten idealny moment. Przeciągnięcie nakrętki o choćby milimetr dalej zabije łożysko przez zaduszenie termiczne!

Luz powiększony C3 i C4 – Dlaczego w kopalni luzy to wymóg, a nie wada?

Gdy nowicjusz bierze w ręce potężne łożysko dwurzędowe baryłkowe z oznaczeniem 22220 E / C3, może się zdziwić. Kiedy porusza pierścieniem wewnętrznym, czuje wyraźne "klekotanie". Czym jest ten luz i dlaczego większość wielkogabarytowych łożysk do przemysłu ciężkiego sprzedaje się z luzami C3 (powiększonym) lub wręcz C4 (mocno powiększonym)? To nie jest produkcyjny bubel, lecz tarcza ratunkowa inżynierów.

Łożyska baryłkowe w przemyśle pracują pod ekstremalnym obciążeniem, które generuje potężne ciepło. Dodatkowo wały są w nich mocowane za pomocą bardzo twardych pasowań wtłaczanych (np. za pomocą potężnych tulei zaciskowych). Kiedy wprasowujesz pierścień wewnętrzny na wał, rozciągasz stal, co natychmiast zmniejsza luz wewnątrz łożyska. Kiedy maszyna ruszy, nagrzewa się pierścień wewnętrzny, puchnąc jeszcze bardziej, podczas gdy pierścień zewnętrzny chłodzony przez żeliwną oprawę kurczy się.

Gdybyś zastosował łożysko z normalnym luzem, pierścienie zakleszczyłyby baryłki, prowadząc do zatarcia. Luz C3 i C4 to zapas przestrzeni, który "wypełnia się" rozszerzającą się stalą pod wpływem montażu i temperatury pracy. Zanim włożysz łożysko z normalnym luzem (CN) do rębaka czy kruszarki – sprawdź w DTR, czy konstruktor przypadkiem nie wymagał C3. Zastąpienie C3 normalnym łożyskiem to prosta droga do pożaru maszyny!
