Kluczowe atuty systemów opraw łożyskowych

• Zdolność Samonastawna (Wybaczanie błędów): Łożyska w zespołach posiadają kulisty pierścień zewnętrzny, który współpracuje z kulistym gniazdem w oprawie. Dzięki temu łożysko swobodnie wychyla się na boki, rekompensując do 5 stopni niewspółosiowości wału wynikającej np. z odkształceń spawanej ramy.

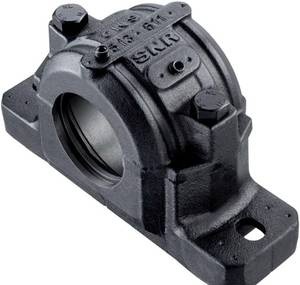

• Kompleksowe uszczelnienia: Zarówno łożyska (tzw. Y-bearings), jak i oprawy dzielone posiadają zaawansowane systemy uszczelniające (odrzutniki blaszane, podwójne wargi gumowe, V-ringi), tworząc barierę nie do przejścia dla błota, pyłu i strumieni wody.

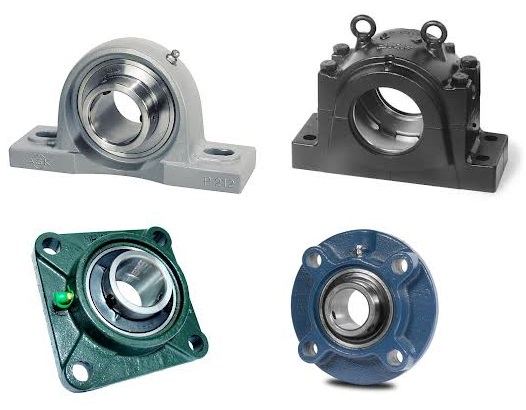

• Wszechstronność montażu: Od opraw stojących (łapowych), poprzez kołnierzowe z 2 lub 4 otworami, aż po oprawy naciągowe (do napinania pasów) i wiszące. Możesz poprowadzić wał dokładnie tak, jak wymusza to geometria fabryki.

• Różnorodność materiałowa: Standardowe żeliwo szare (do ciężkich prac), blacha tłoczona (lekkie i tanie aplikacje), stal nierdzewna oraz certyfikowane obudowy z białego tworzywa termoplastycznego (niezbędne w branży spożywczej do mycia ciśnieniowego CIP).

• Łatwość smarowania: Zdecydowana większość opraw żeliwnych posiada wbudowaną kalamitkę, która podaje smar bezpośrednio do rowka i otworów w pierścieniu łożyska, idealnie współpracując z naszymi automatycznymi smarownicami jednopunktowymi!

Wskazówka Eksperta

Złudzenie "Ile Fabryka Dała": "Włożyliśmy nowy wał do zespołu UCP 208. Żeby łożysko na pewno się nie obracało, wziąłem przedłużkę do imbusa i dokręciłem dwa wkręty dociskowe (robaczki) na wale ze wszystkich sił. Po roku łożysko uległo naturalnemu zużyciu. Chcieliśmy je zsunąć, ale wał zablokował się na amen – musieliśmy ciąć go szlifierką!"

Mechanik, w obawie przed poślizgiem, przeciąga wkręty dociskowe łożyska samonastawnego z absurdalną siłą. Standardowy wał napędowy (np. stal C45) jest stosunkowo miękki. Ostre końce hartowanych wkrętów nie tylko wgniatają się w wał, ale dosłownie "rozpęczają" stal dookoła, tworząc ostre, wystające zadziory (kratery) powyżej średnicy wału.

Błąd: Zgniatanie tolerancji wału zbyt mocnym dokręceniem wkrętów oraz brak fazowania!

Rada UR: Wkręty dociskowe to genialny wynalazek, ale bywają jednorazowe, jeśli użyjesz ich źle! Najlepszą praktyką warsztatową jest włożenie wału na sucho, wkręcenie wkrętów tak, by tylko odcisnęły swój ślad na wale, a następnie wysunięcie wału i nawiercenie płytkich dołków (np. wiertłem 6mm) w zaznaczonych miejscach. Po zmontowaniu całości, wkręt dociskowy wchodzi głęboko w nawiercony stożek – gwarantuje to 100% blokady przed obrotem i zapobiega powstaniu zadziorów, dzięki czemu za 5 lat zsuniesz łożysko dwoma palcami!

Dlaczego łożysko samonastawne ucieka przed wymiarami? (Czyli sekret powierzchni kulistej)

Jednym z najczęstszych pytań początkujących konstruktorów jest: "Dlaczego, kiedy kupuję samo łożysko samonastawne (wkładkę typu UC lub YAR), jej zewnętrzny pierścień nie jest prosty jak w standardowym łożysku z silnika, tylko wypukły jak beczka?"

Sekret tkwi w inteligentnej kompensacji geometrii. Konstrukcje nośne, ramy spawane z profili stalowych, czy stelaże taśmociągów nigdy nie są idealnie proste. Jeśli przykręcisz dwie przeciwległe oprawy do ramy z błędem zaledwie 2 milimetrów, a następnie przepuścisz przez nie prosty wał – w standardowym łożysku nastąpiłoby potężne wygięcie i zablokowanie kulek w koszyku.

Zespoły samonastawne wykorzystują fizykę przegubu kulistego. Kulisty (wypukły) pierścień zewnętrzny wkładki współpracuje z wklęsłym gniazdem żeliwnej oprawy (np. UCP). Kiedy przykręcasz oprawy krzywo do maszyny, same wkładki łożyskowe w ich wnętrzu wychylają się gładko i płynnie tak, by połączyć się idealnie w osi długiego wału. Zdejmuje to potężne naprężenia zębate z układu kinematycznego, zapobiega wibracjom i drastycznie wydłuża żywotność węzła, ratując budżet konstrukcyjny w tysiącach firm na całym świecie!
