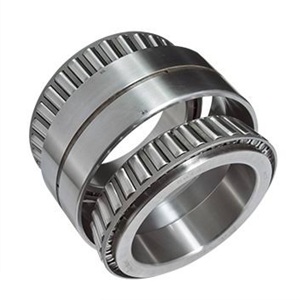

Łożyska stożkowe dwurzedowe
Łożyska stożkowe dwurzędowe – Podwójny pancerz dla tytanicznych obciążeń
W ciężkim przemyśle wydobywczy, walcowniach hutniczych, potężnych przekładniach planetarnych oraz w piastach kół pojazdów ciężarowych (np. systemy SAF, BPW) nie ma miejsca na kompromisy. Siły promieniowe idą tam w dziesiątki ton, a siły osiowe zmieniają swój kierunek co ułamek sekundy. Tam, gdzie pojedyncze stożki wymagałyby skomplikowanej zabudowy przeciwsobnej, Utrzymanie Ruchu instaluje Łożyska Stożkowe Dwurzędowe.
To zaawansowane komponenty, które w jednym, zwartym bloku stali integrują dwa rzędy elementów tocznych w kształcie ściętych stożków. Ich największym inżynieryjnym atutem jest fabrycznie zdefiniowany luz roboczy. Wszystkie pierścienie oraz wewnętrzne tuleje dystansowe są szlifowane razem na liniach produkcyjnych z dokładnością do jednego mikrometra. Mechanik po prostu wyciąga łożysko z pudełka, wciska na wał i dokręca nakrętkę centralną do oporu – układ automatycznie zyskuje idealną sztywność i nominalne napięcie wstępne. W naszej ofercie zgromadziliśmy światowych liderów tej technologii, z amerykańskim imperium Timken na czele, uzupełnionym o topowe serie od SKF oraz FAG (Schaeffler).
Kluczowe atuty łożysk stożkowych dwurzędowych
-
Dwukierunkowa potęga osiowa: Dzięki dwóm rzędom stożków skierowanych w przeciwne strony, pojedyncze łożysko blokuje ruch wzdłużny wału zarówno "do przodu", jak i "do tyłu", przejmując jednocześnie gigantyczny ciężar promieniowy.
-
Montaż bez regulacji (Zero Error): Koniec z dobieraniem podkładek shims i mierzeniem luzu endplay czujnikiem zegarowym. Łożysko montuje się poprzez proste dociągnięcie nakrętki, co eliminuje ryzyko błędu ludzkiego.
-
Ekstremalna odporność na momenty wywrotne (Układ TDO): Wersje z jednym dwurzędowym pierścieniem zewnętrznym rozsuwają linie sił daleko poza obrys łożyska. Zapewnia to nieprawdopodobną sztywność na boki – kluczową w piastach kół ciężarowych.
-
Zintegrowane pakiety naprawcze (Zestawy Hub Unit): Oferujemy nowoczesne, całkowicie zamknięte i uszczelnione moduły dwurzędowe, fabrycznie napełnione pancernej jakości smarem syntetycznym na całe życie łożyska.
| Typ / Architektura | Konfiguracja Stożków | Charakterystyka i Główne Zastosowanie |
| Typ TDO (Układ "O") | Plecami do siebie (Divergent) | Jeden dwurzędowy pierścień zewnętrzny, dwa wewnętrzne. Maksymalna sztywność na wyginanie wału. Piasty kół TIR, dźwigi, koła linowe. |
| Typ TDI (Układ "X") | Czołami do siebie (Convergent) | Jeden dwurzędowy pierścień wewnętrzny, dwa zewnętrzne. Wybacza minimalne niewspółosiowości ramy. Przekładnie główne, walcarki. |
| Wersje z pierścieniem (Spacer) | Z tuleją dystansową | Pomiędzy pierścieniami znajduje się precyzyjnie zeszlifowany pierścionek ustalający fabryczny luz. |
| Kompaktowe Zestawy Uszczelnione | Typ Truck Hub Unit | Fabrycznie zamknięte kasetowymi uszczelniaczami. Gotowe moduły do piast naczep rolniczych i transportowych. |
Wskazówka Eksperta
Złudzenie "Zwykłej Podkładki Dystansowej": "Robiliśmy remont kapitalny przekładni w kruszarce. Zamówiliśmy potężne łożysko dwurzędowe stożkowe Timken typu TDO. Rozpakowaliśmy pudełko, a pomiędzy dwoma wewnętrznymi pierścieniami leżała luźna, stalowa tulejka. Mechanik uznał, że to pewnie zabezpieczenie transportowe, wyrzucił ją do złomu i dociągnął nakrętkę wału kluczem hydraulicznym. Po włączeniu silnika z przekładni poszedł dym, a wał zablokował się tak mocno, że ukręciło sprzęgło!"
Mechanik popełnił krytyczny błąd, wyrzucając lub ignorując pierścień pośredni (Spacer ring), dostarczony w komplecie z łożyskiem dwurzędowym.
Błąd: Wyrzucenie, zgubienie lub pomylenie pierścieni dystansowych pomiędzy różnymi sztukami łożysk dwurzędowych!
Rada UR: W łożyskach stożkowych dwurzędowych (zarówno TDO, jak i TDI), ta niepozorna stalowa tulejka to najcenniejszy element zestawu. W fabryce została ona zeszlifowana z dokładnością do ułamków mikrometra specjalnie pod ten jeden, konkretny egzemplarz łożyska! Jej zadaniem jest fizyczne zablokowanie pierścieni przed zbyt głębokim zejściem się na stożkach podczas dokręcania śruby. Bez niej, siła klucza hydraulicznego wprasuje wałeczki w bieżnię z mocą tysięcy megapaskali, niszcząc strukturę stali przed pierwszym obrotem. Nigdy jej nie wyrzucaj, nie szlifuj i pod żadnym pozorem nie zamieniaj z tuleją z drugiego takiego samego łożyska na warsztacie!
Układ TDO a TDI – Dlaczego kierunek stożków decyduje o sztywności ramy?
Choć oba te typy należą do rodziny łożysk dwurzędowych stożkowych, ich zachowanie w strukturze maszyny jest diametralnie różne i zależy od kierunku, w jakim pochylone są wałeczki.
W układzie TDO (konfiguracja "O") wałeczki są skierowane wierzchołkami stożków do wnętrza wału. Sprawia to, że linie działania obciążeń rozchodzą się szeroko na zewnątrz pierścienia zewnętrznego. W fizyce nazywa się to zwiększonym odstępem ułożyskowania. Efekt? Łożysko, mimo że ma szerokość zaledwie kilkunastu centymetrów, geometrycznie zachowuje się tak, jakby wał był podparty dwoma oddzielnymi łożyskami rozsuniętymi o pół metra! To idealne rozwiązanie wszędzie tam, gdzie na wał działają potężne momenty wywrotne (np. gdy ciężkie koło samochodu ciężarowego naciska na zakręcie na wystającą oś).
W układzie TDI (konfiguracja "X") sytuacja jest odwrotna. Stożki zbiegają się do środka łożyska, a odstęp ułożyskowania drastycznie się kurczy. Taki układ jest znacznie mniej sztywny na wyginanie boczne wału, ale ma inną, potężną zaletę: genialnie wybacza drobne ugięcia wału oraz błędy współosiowości obudowy przekładni. Jeśli długa obudowa maszyny minimalnie pracuje pod ciężarem urobku, układ TDI przyjmie to ugięcie na siebie bez niszczącego naprężenia krawędziowego na wałeczkach.
