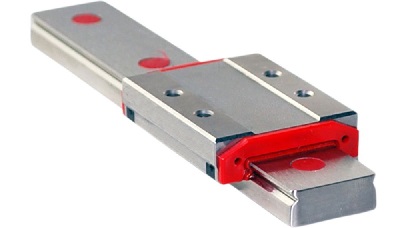

Prowadnice Minirail MN

MINIRAIL to 2-rzędowe miniaturowe kulkowe systemy prowadzenia liniowego o wysokiej stabilności. Są to produkty wysokiej jakości zaprojektowane w oparciu o najnowsze technologie, z naciskiem na uproszczenie budowy przy zachowaniu wysokich parametrów eksploatacyjnych.

MINIRAIL są dostępne w 8 rozmiarach zgodnych ze standardami DIN. Wszystkie wymiary montażowe są zgodne z normą DIN 645-2. Nazwa typu każdego z produktów MINIRAIL odpowiada szerokości jego prowadnicy liniowej w mm (n.p. MN 14 = prowadnica o szerokości 14 mm).

Możliwa jest wymiana prowadnic i wózków w ramach tego samego typu.

MINIRAIL produkowane są w 2 klasach dokładności. W zależności od potrzeb można zamówić System MONORAIL w klasie dokładności G3 - dokładnej lub G1 - o wysokiej dokładności.

MINIRAIL oferowane są w 2 klasach napięcia wstępnego - V0 i V1. Napięcie wstępne wpływa na opór przesuwu, sztywność oraz żywotność układu liniowego. Dobór klasy napięcia wstępnego zależy od zastosowania systemu liniowego.



V0 odpowiada małemu napięciu wstępnemu, do 0,01 C i jest dostępne w klasie dokładności G3 (gdzie C - nośność dynamiczna).
V1 odpowiada napięciu wstępnemu od 0 do 0,03 C i jest dostępne w obu klasach dokładności.

Systemy MINIRAIL gwarantują wymienialność wózków. Wózki MINIRAIL są produkowane z zachowaniem wysokiej precyzji i dzięki temu są całkowicie wymienialne. Powoduje to dużą wygodę w planowaniu serwisowania i magazynowaniu części zamiennych. Dzięki pełnej wymienialności na już używanej prowadnicy mogą być montowane dodatkowe wózki.

Systemy MINIRAIL mogą być używane w wysokiej próżni (HV) bez zgarniaczy (max. 10-7 mbar). Zgarniacze nie są zalecane do pracy w próżni.

Plastikowe zaślepki montowane w otworach mocujących prowadnicy liniowej MINIRAIL zabezpieczają przed zbieraniem się brudu.

Wózki i prowadnice są wysyłane do klienta w specjalnych opakowaniach zabezpieczających przed uszkodzeniem, a po rozpakowaniu są gotowe do montażu. Na okres transportu wózki MINIRAIL są zabezpieczone plastikową wkładką o kształcie podobnym do prowadnicy liniowej. Wkładka chroni elementy toczne wózka przed wszelkimi zanieczyszczeniami.

Po zdjęciu wózka z prowadnicy lub przed jego zamontowaniem kulki są utrzymywane w wózku przez pręt zabezpieczający. Dzięki temu rozwiązaniu wymiana wózków jest o wiele prostsza jest szybsza.
