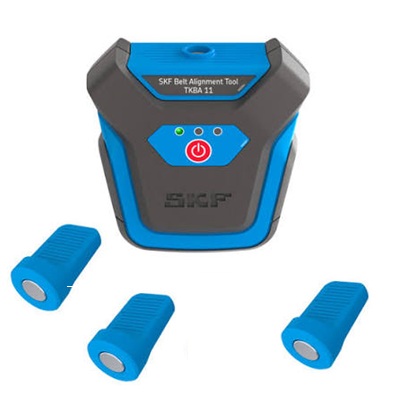

SKF TKBA 11 – Laserowy snajper strzelający z serca napędu
Brak współosiowości kół pasowych to najczęstsza przyczyna przedwczesnego rwania się pasów, wibracji i zmiażdżenia łożysk w silnikach elektrycznych. Tradycyjne przyrządy laserowe mocuje się magnetycznie do bocznej ściany koła pasowego. To świetne rozwiązanie, pod warunkiem, że oba koła na maszynie są identyczne. Jeśli jednak jedno koło ma grubszą krawędź niż drugie, zrównanie ich boków do jednej linii sprawi, że rowki wciąż będą drastycznie przesunięte! SKF zlikwidował ten problem, wypuszczając model TKBA 11.
Jego sekret polega na adapterach montażowych (prowadnicach klinowych). Urządzenie nie przykleja się na płasko do boku tarczy. Wsuwa się je bezpośrednio do wrębów (rowków) koła pasowego przy pomocy magnetycznych wypustów profilowanych w literę "V". Nadajnik generuje wyraźną, czerwoną linię lasera, która uderza w trójwymiarowe tarcze celownicze (również osadzone w rowkach przeciwległego koła). Ponieważ mierzysz odległość od środka rowka do środka rowka – całkowicie omijasz błąd grubości koła. To ostateczny, sterylny dowód na to, czy Twój pas będzie biegł w idealnej linii prostej.
Kluczowe atuty przyrządu SKF TKBA 11
-
Montaż w rowkach (V-Guides): Urządzenie centruje się automatycznie. Nie musisz mierzyć suwmiarką różnic w obudowie kół. To jedyny w 100% pewny punkt odniesienia dla paska klinowego!
-
Czerwony laser liniowy: W przeciwieństwie do tanich laserów punktowych, TKBA 11 rzuca szeroką, czerwoną linię. Oświetla ona od razu całą tarczę celowniczą, ułatwiając jednoczesną weryfikację błędu równoległego oraz dwóch błędów kątowych (poziomego i pionowego).
-
Magnesy neodymowe i adaptery w zestawie: Zestaw zawiera prowadnice klinowe pasujące do absolutnej większości profili pasów na rynku przemysłowym (od SPZ, przez SPA, SPB, aż po SPC).
-
Obsługa jednoosobowa: Narzędzie zagnieżdża się we wrębach z taką siłą, że mechanik może puścić przyrząd, przejść na drugą stronę napędu i dwiema rękami dokręcać łapy potężnego silnika, obserwując jak linia lasera wędruje na punkt ZERO.
SKF oferuje 4 główne modele do osiowania. Czym TKBA 11 różni się od swoich braci i dlaczego jest tak chętnie wybierany?
| Model SKF | Miejsce Montażu Magnesów | Typ i Kolor Lasera | Charakterystyka Taktyczna |
| TKBA 10 | Boczna tarcza koła | Linia (Czerwony) | Budżetowy, uniwersalny. Mierzy z boku (wymaga kół o tej samej szerokości bocznej lub żmudnych przeliczeń ręcznych). |
| TKBA 20 | Boczna tarcza koła | Linia (Zielony) | Odpowiednik TKBA 10, ale z zielonym laserem. Zielone światło jest 10-krotnie lepiej widoczne na halach z mocnym oświetleniem i na zewnątrz (w słońcu). |
| TKBA 11 | Wewnętrzne rowki (V) | Linia (Czerwony) | Złoty standard profesjonalistów. Strzela z rowka, wybaczając geometryczne różnice grubości i konstrukcji obu kół pasowych. |
| TKBA 21 | Wewnętrzne rowki (V) | Linia (Zielony) | Absolutny szczyt. Połączenie montażu we wrębach (V) z potężnym, widocznym na 15 metrów w słońcu zielonym laserem (np. dla kruszarek odkrywkowych). |
Wskazówka Eksperta
Złudzenie Pływającego Zera: "Osiowaliśmy napęd wentylatora o potężnych kołach SPB. Założyliśmy TKBA 11 w rowki, podłożyliśmy blaszki pod silnik. Laser trafił w absolutne, perfekcyjne ZERO na tarczach celowniczych. Zadowoleni, chcieliśmy zakładać pasy, ale mechanik oparł się o wał i przekręcił koło wentylatora o pół obrotu (180 stopni). Nagle laser na tarczy przeskoczył o 8 milimetrów, pokazując gigantyczny błąd kątowy! Kręcąc kołem, laser rysował okrąg na celowniku. Zgłupieliśmy – czy urządzenie kłamie?"
Urządzenie nie kłamało. Laser TKBA 11 ujawnił usterkę, która bez niego zniszczyłaby nowe paski w kilka godzin.
Błąd: Brak weryfikacji bicia obrotowego (krzywizny wału lub piasty) PO zosiowaniu statycznym napędu.
Rada UR: Laser osiujący ustawia maszynę w przestrzeni w jednym, konkretnym punkcie pomiarowym. Jednak jeśli silnik (lub maszyna) ma skrzywiony wał (od wieloletniego, zbyt mocnego naciągu paska!) lub koło pasowe zostało wytoczone krzywo, statyczny pomiar tego nie wychwyci. Święta zasada laserowa: Po wyzerowaniu lasera na maszynie, ZAWSZE powoli obróć wałami o 360 stopni i obserwuj celowniki! Jeśli czerwona linia lasera podczas obrotu stoi w miejscu (na Zerze) – napęd jest idealny. Jeśli linia zaczyna uciekać z Zera i wracać, masz zgięty wał lub bijące koło żeliwne, które nadaje się tylko do wymiany!
Dlaczego "Laser Liniowy" niszczy "Laser Punktowy"? Geometria w 3D.
W pierwszych latach produkcji optyki przemysłowej krzesełkiem do osiowania był tzw. laser punktowy. Rzucał on pojedynczą kropkę światła na jedną małą tarczę. Mechanicy do dziś często używają tanich, chińskich odpowiedników na punkt. Dlaczego SKF w modelu TKBA 11 zastosował dużo droższy pryzmat generujący ostrą linię?
Punkt laserowy uderzający w jeden celownik potrafi pokazać Ci jedynie, czy koło jest wyżej, lub niżej (przesunięcie). Ale co, jeśli silnik jest jednocześnie przesunięty I skręcony na śrubach? Pojedyncza kropka nie pokaże kąta skrętu.
Zastosowanie lasera liniowego uderzającego w trzy szerokie trójwymiarowe tarcze celownicze naraz pozwala oku ludzkiemu natychmiast złożyć te informacje w kompletną matrycę błędów. Jeśli linia leży płasko na celowniku, ale jest pod nim – maszyna siedzi za nisko. Jeśli linia tnie celownik po skosie – silnik jest obrócony. Wystarczy jeden rzut oka na szeroką wiązkę SKF TKBA 11, a mechanik od razu wie, po którą śrubę ramy napędowej musi sięgnąć kluczem płaskim. To redukcja czasu osiowania z 40 do zaledwie 5 minut!
