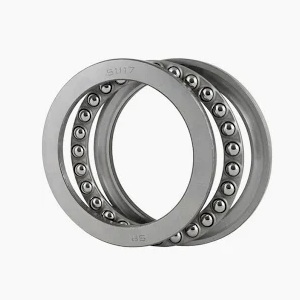

Kluczowe atuty łożysk kulkowych wzdłużnych

• Mistrzostwo obciążeń wzdłużnych: Stworzone wyłącznie do jednego celu – przejmowania sił działających równolegle do osi wału. Zabezpieczają maszyny przed "wypchnięciem" wirników z korpusów.

• Rozłączna konstrukcja: Łożyska oporowe są w 100% rozbieralne. Pierścienie i koszyk montuje się oddzielnie, co ekstremalnie ułatwia proces składania ciężkich przekładni i pozwala na indywidualne pasowanie każdego elementu.

• Wersje jednokierunkowe i dwukierunkowe: Jednokierunkowe (np. seria 51100) blokują pchnięcie z jednej strony. Dwukierunkowe (seria 52200, składające się z trzech pierścieni i dwóch koszyków) stabilizują wał pchany naprzemiennie z obu stron!

• Wersje z kulistą podkładką: Niektóre oprawy maszyn nigdy nie są idealnie płaskie. Oferujemy łożyska oporowe z podkładką kulistą (np. seria 53200), która swobodnie układa się w gnieździe, kompensując błędy kątowe (brak prostopadłości wału do oprawy).

3. Tabela: Typologia Serii Wymiarowych (Standard Oporowy)

Wskazówka Eksperta

Złudzenie Samotnego Wojownika: "Konstruowaliśmy obrotowy stół spawalniczy. Oś główna (pionowa) miała utrzymywać stół i 500 kg detalu. Na samym dole osi daliśmy potężne łożysko kulkowe oporowe 51310. U góry nie daliśmy nic, bo przecież łożysko trzyma ciężar. Spawacz zaczął kręcić stołem, stół lekko zabujał się na boki, a z łożyska na dole posypały się zmiażdżone kulki i pęknięty koszyk!"

Konstruktor założył, że łożysko kulkowe wzdłużne poradzi sobie z całą mechaniką wału. Zapomniał o absolutnie fundamentalnej zasadzie trybologii dotyczącej łożysk oporowych o płaskich bieżniach: łożyska te przejmują dokładnie 0% obciążeń promieniowych (bocznych)!

Błąd: Używanie łożyska oporowego jako jedynego punktu podparcia wału, dopuszczając do jego wychyleń bocznych.

Rada UR: Łożysko kulkowe wzdłużne to tarcza, która trzyma ciężar, ale BEZWZGLĘDNIE wymaga asysty! Wał, na którym pracuje łożysko oporowe, musi być prowadzony przez minimum jedno (a najlepiej dwa) standardowe łożyska poprzeczne (np. zwykłe kulkowe 6205 lub walcowe), zamontowane powyżej! Łożyska poprzeczne "złapią" wał i nie pozwolą mu odchylić się na boki, gwarantując, że łożysko oporowe na samym dole będzie miało idealnie płaski, perfekcyjny nacisk z góry!

Dwa identyczne pierścienie? Zmierz je przed montażem, albo zniszczysz maszynę!

Wyciągasz z pudełka nowe łożysko serii 51208. W ręku trzymasz dwa masywne, stalowe krążki (pierścienie) i koszyk z kulkami. Na pierwszy rzut oka oba pierścienie wyglądają absolutnie identycznie. Mają taką samą grubość i taką samą średnicę zewnętrzną. Wielu niedoświadczonych mechaników kładzie jeden krążek w oprawie, nakłada kulki, przykrywa drugim i wsuwa wał. Po włączeniu maszyny słychać potężny zgrzyt, a wał zostaje porysowany. Co poszło nie tak?

Te dwa pierścienie tylko udają bliźniaków. W rzeczywistości pełnią zupełnie inne role kinematyczne i mają różne średnice otworów wewnętrznych:

1. Pierścień Wałowy (WS): Posiada ciaśniejszy otwór. Jest tak zaprojektowany, aby wejść na stalowy wał bardzo ciasno (lub na wcisk) i obracać się razem z nim.

2. Pierścień Oprawowy (GS): Posiada otwór wewnętrzny powiększony zazwyczaj o 1 lub 2 milimetry! Jego zadaniem jest spoczywać nieruchomo w żeliwnej oprawie maszyny. Obracający się wał przechodzi przez niego luźno i nigdy nie ma prawa go dotknąć!

Jeśli zamienisz je miejscami i wrzucisz pierścień wałowy na dno nieruchomej oprawy, obracający się wał zaklinuje się w jego ciaśniejszym otworze i zacznie nim kręcić trąc o żeliwną obudowę maszyny! Zawsze, przed każdym montażem łożyska oporowego, bierz suwmiarkę do ręki. Krążek z mniejszym otworem idzie na wał, krążek z większym idzie na dno gniazda!
