Kluczowe atuty łożysk wrzecionowych

• Mikrometryczna dokładność obrotu: Bicie promieniowe w klasie P4A to ułamek grubości ludzkiego włosa. Gwarantuje to lustrzaną powierzchnię frezowanych i szlifowanych detali.

• Technologia Hybrydowa (Kulki Ceramiczne): Wersje z przyrostkami HC, CB lub HQ posiadają kulki z czarnego azotku krzemu (Si3N4). Są lżejsze, twardsze i całkowicie eliminują ryzyko tzw. mikrozatarć (cold welding) na najwyższych obrotach!

• Wielokrotne pakiety (Zestawy): Wrzeciona CNC rzadko pracują na dwóch łożyskach. Wrzecionowe modele sprzedawane są w fabrycznie dobieranych zestawach: Duplex (2 szt.), Triplex (3 szt.), a nawet Quadruplex (4 szt.), dopasowanych do siebie z chirurgiczną precyzją.

• Zoptymalizowane kąty działania: Do wyboru kąt 15° (sufiks C) dla absolutnie maksymalnych prędkości na lekkich szlifierkach, lub kąt 25° (sufiks E) zapewniający wyższą sztywność dla cięższych głowic frezarskich.

• Uszczelnienia bezstykowe: Aby nie generować żadnego tarcia ani ciepła z gumy, łożyska wrzecionowe często posiadają unikalne uszczelki bezstykowe, które chronią sterylną strefę bez ograniczania obrotów.

Wskazówka Eksperta

Złudzenie "Czystego Stołu": "Kupiliśmy komplet łożysk wrzecionowych za ponad 3000 zł. Przynieśliśmy je na stół warsztatowy, gdzie wcześniej rozbieraliśmy starą skrzynię biegów. Przetarliśmy blat szmatą. Mechanik wyjął łożyska z zafoliowanych opakowań próżniowych, umył je w rozpuszczalniku (żeby usunąć 'ten fabryczny, rzadki olej'), napakował do pełna zwykłym smarem i złożył wrzeciono. Po odpaleniu maszyny na 15 000 obrotów, wrzeciono stanęło w płomieniach w mniej niż 2 minuty!"

To kompilacja najcięższych zbrodni na łożyskach wrzecionowych. Mechanik rozszczelnił opakowanie w brudnym środowisku (pył ze stołu wniknął w bieżnie), zmył fabryczny olej konserwujący, który był w 100% kompatybilny ze smarem, i napchał łożysko smarem po brzegi!

Błąd: Brak zachowania sterylności, zmywanie konserwacji i "przesmarowanie" (przeładowanie) łożyska wysokoobrotowego.

Rada UR: Łożysko wrzecionowe traktuj jak narząd do przeszczepu! Rozpakuj je z folii dopiero w sekundzie, w której zakładasz je na wał. Nigdy nie myj nowych łożysk wrzecionowych! Jeśli to łożysko otwarte, wymaga ono zaaplikowania absolutnie mikroskopijnej dawki specjalistycznego smaru wysokoobrotowego (smar nakłada się precyzyjnie strzykawką dentystyczną bezpośrednio na kulki, max 15-20% wolnej objętości łożyska!). Zbyt duża ilość smaru stworzy opór hydrauliczny, który spali to łożysko natychmiast!

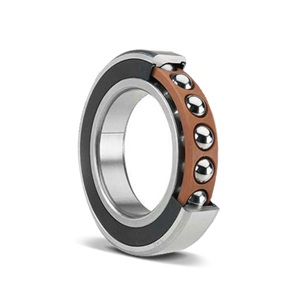

Łożyska Hybrydowe – Dlaczego we wrzecionach CNC kręci się czarna ceramika?

Jeśli przeglądasz parametry topowych elektrowrzecion na świecie, szybko zauważysz, że niemal wszystkie korzystają z Łożysk Hybrydowych (stalowe pierścienie + ceramiczne kulki). Czym jest ta technologia i dlaczego inżynierowie tak chętnie za nią płacą dwu, a nawet trzykrotnie więcej niż za standardową stal?

Odpowiedzią jest substancja o nazwie azotek krzemu (Si3N4), z którego wykonane są kulki. Posiada on trzy właściwości, które łamią dotychczasowe zasady fizyki we wrzecionach:

1. Jest o 40% lżejszy od stali: Kiedy łożysko kręci się z prędkością 30 000 obr/min, siła odśrodkowa próbuje wyrwać kulki na zewnątrz i wbija je w pierścień zewnętrzny. Lżejsza kulka ceramiczna generuje drastycznie mniejszą siłę nacisku, co zmniejsza tarcie i wydzielanie ciepła!

2. Brak zimnego spawania: Kiedy brakuje smaru, stal trąc o stal w ułamku sekundy łączy się (spawa), wyrywając mikroskopijne kratery (microwelding). Ceramika nie może "przyspawać się" do stali, dzięki czemu łożyska hybrydowe wytrzymują chwilowe braki smarowania (suche starty) bez żadnych uszkodzeń!

3. Izolacja prądowa: We wrzecionach napędzanych falownikami często powstają prądy błądzące, które przeskakują przez łożysko z wirnika na obudowę, powodując tzw. ryflowanie bieżni (wypalanie rowków). Ceramika to idealny izolator – odcina ten przepływ prądu ratując żywotność układu.
