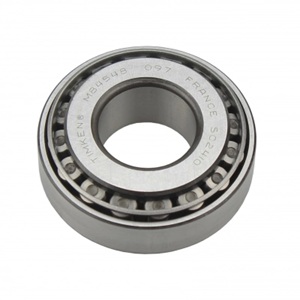

Kluczowe atuty łożysk stożkowych jednorzędowych

• Przenoszenie obciążeń złożonych: Kąt nachylenia bieżni sprawia, że łożysko płynnie przejmuje siły poprzeczne (ciężar wału) i podłużne (pchnięcia osiowe), ale uwaga – tylko w jednym kierunku!

• Konstrukcja rozłączna (Modułowość): Pierścień zewnętrzny możesz wprasować w żeliwną oprawę maszyny (np. piastę), a pierścień wewnętrzny nabić na oś. Montaż ciężkiego podzespołu polega potem wyłącznie na bezkolizyjnym wsunięciu osi w oprawę.

• Regulacja luzu roboczego: W przeciwieństwie do łożysk kulkowych, luz w łożyskach stożkowych jednorzędowych nie jest nadany w fabryce. Jest on ustalany podczas montażu poprzez dociskanie pary łożysk do siebie za pomocą nakrętki, co pozwala na idealne zestrojenie sztywności węzła.

• Wysoka niezawodność (Styk Liniowy): Wałeczki stożkowe nie punktują bieżni jak kulki. Długa linia styku sprawia, że łożysko to jest ekstremalnie odporne na uderzenia i drgania, co czyni je królem przemysłu motoryzacyjnego i maszyn rolniczych.

4. Wskazówka Eksperta

Złudzenie Gładkiej Bieżni: "Wymienialiśmy łożysko w piaście ciągnika. Rozebraliśmy węzeł. Pierścień wewnętrzny z wałeczkami (Stożek) był zmasakrowany. Ale zewnętrzna bieżnia (Kubek), która była wprasowana głęboko w żeliwną obudowę, wyglądała w miarę ładnie. Żeby zaoszczędzić sobie wybijania jej młotkiem i męczarni, wcisnęliśmy na wał tylko nowy środek i zmontowaliśmy całość. Po 50 kilometrach piasta zagotowała się, a nowe wałeczki pękły w pół!"

Mechanik poszedł na skróty. Skoro łożysko jest rozłączne, uznał, że może wymienić tylko zepsutą połowę, zostawiając stary pierścień zewnętrzny w maszynie, bo "na oko" był gładki.

Błąd: Łączenie nowej połowy łożyska ze starą, zużytą bieżnią!

Rada UR: Łożysko stożkowe jednorzędowe to jeden nierozłączny trybologiczny organizm! Chociaż fizycznie składa się z dwóch luźnych elementów, w fabryce zostały one wyprodukowane, zeszlifowane i dotarte do siebie. Nawet jeśli stary zewnętrzny pierścień w maszynie wydaje się gładki, pod mikroskopem posiada wzór zużycia (fale i zagniecenia) po starych wałeczkach. Nowe, idealnie proste wałeczki wjadą na te nierówności i błyskawicznie ulegną mikrozatarciom i pęknięciom zmęczeniowym. Jeśli wymieniasz łożysko – BEZWZGLĘDNIE wybijaj starą bieżnię zewnętrzną i zawsze montuj komplet z jednego pudełka!

Siła osiowa indukowana – Dlaczego to łożysko nigdy nie pracuje samo?

Jeżeli przeglądasz dokumentację techniczną jakiejkolwiek maszyny, zauważysz dziwną zależność: łożyska stożkowe jednorzędowe nigdy nie występują w pojedynkę. Zawsze, na tym samym wale, znajduje się drugie łożysko stożkowe, skierowane naprzeciwko niego (tworząc układ "O" lub "X"). Dlaczego nie można podeprzeć wału tylko jednym łożyskiem stożkowym i z drugiej strony dać np. zwykłe łożysko kulkowe?

Winna jest fizyka i kąt nachylenia bieżni. Kiedy na łożysko stożkowe działa siła z góry (promieniowa, np. ciężar maszyny), geometria stożka sprawia, że część tej siły jest automatycznie przekierowywana wzdłuż wału. Powstaje tzw. siła osiowa indukowana. Naciskany wałeczek zachowuje się jak pestka ściśnięta w palcach – chce fizycznie "wyskoczyć" na zewnątrz łożyska, wypychając cały wał z maszyny!

Aby zrównoważyć tę uciekającą siłę, konstruktor musi zamontować na drugim końcu wału kolejne łożysko stożkowe jednorzędowe, ułożone w odwrotnym kierunku. Tylko w ten sposób siły indukowane z obu stron będą na siebie napierać, stabilizując wał w martwym punkcie. To właśnie dlatego regulacja i dociąganie pary łożysk jednorzędowych jest absolutnym fundamentem pracy z tymi komponentami!
