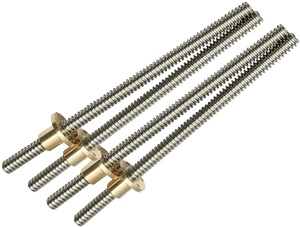

Kluczowe atuty napędów ślizgowych z gwintem Tr

• Naturalna samohamowność: Ochrona ładunku przed opadnięciem w aplikacjach podnoszenia w pionie (w zależności od kąta wzniosu gwintu i użytego smarowania).

• Niewrażliwość na brud i zapylenie: W przeciwieństwie do śrub kulowych, w których ziarenko piasku blokuje obieg kulek, masywny gwint trapezowy potrafi pracować w zapylonych tartakach, cementowniach i maszynach rolniczych. Brud jest po prostu wypychany przez krawędź pracującej nakrętki.

• Potężna nośność statyczna: Pełen styk powierzchniowy (metal trący o brąz) pozwala na przenoszenie gigantycznych obciążeń, niemożliwych do osiągnięcia przez delikatne punkty styku małych kulek łożyskowych.

• Tłumienie wibracji i cicha praca: Tarcie ślizgowe z nakrętką z tworzywa sztucznego (np. POM lub iglidur) świetnie amortyzuje drgania, zapewniając cichy przesuw osłon i drzwi przesuwnych w maszynach.

• Elastyczność projektowa: Śruby docinamy na wymiar z metra bieżącego. Gwint trapezowy jest wyjątkowo łatwy w obróbce skrawaniem – zataczanie czopów pod łożyska na końcach śruby to rutynowe zadanie dla każdej tokarki.

Wskazówka Eksperta

Złudzenie Szybkiego Posuwu: "Konstruktor podpiął nakrętkę z brązu pod szybki silnik 1500 obr/min, by przyspieszyć zamykanie bramy. Po tygodniu brama stanęła, a z gwintu posypał się złoty proszek!"

Mechanik chce zmodernizować starą maszynę na śrubie trapezowej. Brakuje mu cykli na godzinę, więc postanawia wyrzucić starą przekładnię i spiąć śrubę na krótko z szybkim silnikiem elektrycznym. Posuw staje się błyskawiczny. Jednak po kilkunastu dniach nakrętka nagle przepuszcza gwint, a brama opada z hukiem.

Błąd: Przekroczenie granicznej wartości parametru p x v (Nacisk x Prędkość Ślizgu) dla danego materiału! Śruby trapezowe to układy ślizgowe. Zbyt wysoka prędkość obrotowa pod obciążeniem nie pozwala na odprowadzenie generowanego ciepła. Film smarny zostaje zerwany, a nakrętka z miękkiego brązu po prostu ulega stopieniu i całkowitemu wytarciu w wyniku ekstremalnego tarcia!

Rada UR: Śruby trapezowe są zaprojektowane do pracy wolnej i przerywanej. Jeśli potrzebujesz szybkiego, ciągłego pozycjonowania (np. posuw rzędu 0.5 metra na sekundę), BEZWZGLĘDNIE musisz użyć śrub toczno-kulowych lub pasków zębatych. Śrubę trapezową obracaj powoli, z przerwami na chłodzenie gwintu!

Dobór materiałów – Dlaczego nie stal na stal?

Wielu zaopatrzeniowców próbuje oszczędzać, zamawiając stalowe śruby i tanie, stalowe nakrętki, planując używać ich jako aktywnego elementu napędowego. To najszybsza droga do katastrofy znanej jako zatarcie adhezyjne (spawanie na zimno). Dwa identyczne metale trące o siebie pod obciążeniem błyskawicznie zrywają smar i ulegają destrukcji. Nakrętki stalowe w systemach trapezowych służą wyłącznie do spawania (np. jako element konstrukcyjny statyczny) lub mocowania ręcznego.

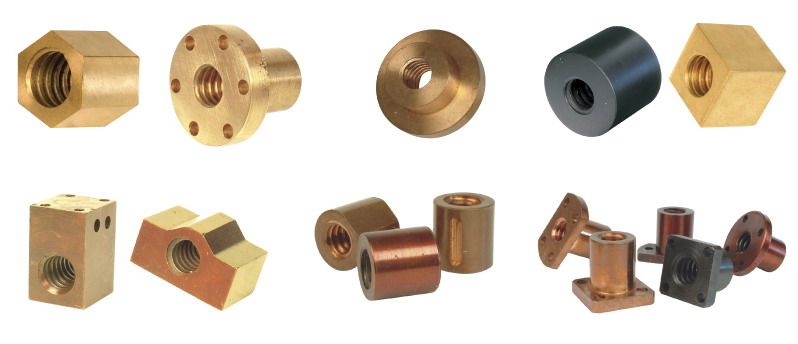

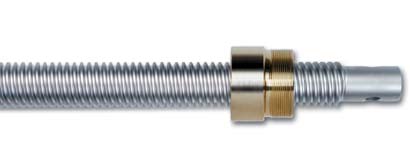

Złotą zasadą napędów ślizgowych jest praca różnych materiałów w systemie twardy-miękki. Twarda, walcowana śruba stalowa (C45) idealnie współpracuje z miękką nakrętką z brązu cynowego (np. RG7). Brąz posiada doskonałe właściwości ślizgowe i zdolność do odprowadzania ciepła. To on celowo ulega stopniowemu zużyciu (jest częścią eksploatacyjną), oszczędzając znacznie droższą śrubę. Dla małych obciążeń i poszukiwania cichej pracy bez smarowania, niezastąpione stają się bezobsługowe nakrętki z wysokosprawnych polimerów technicznych (np. POM-C lub PTFE).
