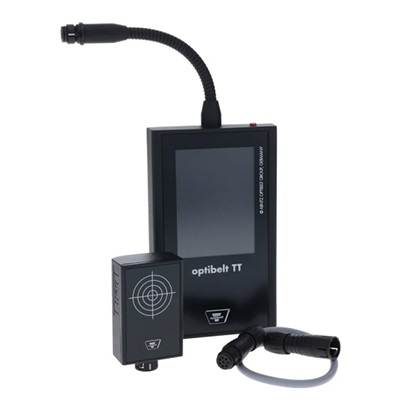

OPTI-TT TT
Mierniki naciągu Optibelt TT – Słuch absolutny Twojego napędu
W epoce nowoczesnych materiałów – kordów aramidowych, szklanych i stalowych – tradycyjna metoda sprawdzania naciągu pasa napędowego za pomocą tzw. "testu kciuka" to technologiczne samobójstwo. Jeśli pas jest naprężony zbyt słabo, wpadnie w rezonans, a poślizg błyskawicznie zetrze jego gumowe boki (lub zetnie zęby). Jeśli napniesz go zbyt mocno, drastycznie przekroczysz dopuszczalne siły promieniowe, co zniszczy wał maszyny i zmiażdży łożyska silnika w kilka dni. Aby temu zapobiec, niemiecki pionier techniki napędowej stworzył Mierniki soniczne Optibelt TT.
Jak to działa? Genialnie prosto. Mechanik przykłada głowicę urządzenia kilka centymetrów od zamontowanego pasa, a następnie... szarpie go palcem, jak strunę gitary. Napięty pas wpada w drgania i zaczyna wibrować z określoną częstotliwością. Mikrofon (lub wiązka świetlna) wbudowany w miernik przechwytuje tę falę, analizuje ją i natychmiast wyświetla na ekranie idealnie dokładny wynik w Hercach (Hz). Porównujesz ten wynik z wytycznymi w DTR lub aplikacji Optibelt i wiesz dokładnie, czy musisz dokręcić śrubę naciągową, czy ją popuścić. W naszej ofercie znajdziesz pełną gamę tych "stroików", od kieszonkowych modeli dla serwisantów w terenie, po kombajny diagnostyczne.
Kluczowe atuty mierników Optibelt TT
-
Zero ludzkiego błędu: Wynik podawany jest w obiektywnej jednostce fizycznej (Hz). Nie ma znaczenia, czy pomiaru dokonuje najsilniejszy, czy najsłabszy mechanik na zmianie – częstotliwość dźwięku naprężonej stali lub kevlaru zawsze "powie" prawdę.
-
Ochrona łożysk silnika: Idealnie napięty pas (np. zębaty ATP) generuje zaledwie ułamek naprężeń bocznych w stosunku do pasa przeciągniętego. Tester zwraca koszt zakupu w postaci uratowanych ułożyskowań!
-
Uniwersalność kalibru: Jednym, małym urządzeniem zbadasz naciąg mikroskopijnych pasów zębatych we wrzecionach obrabiarek CNC, grubych pasów klinowych na kruszarkach kopalnianych oraz wielorowkowych pasów PK na sprężarkach.
-
Technologia odporna na hałas hali: Nowoczesne modele (jak Optical czy TT 3) nie polegają wyłącznie na fali dźwiękowej, która może ulec zakłóceniu w hałaśliwym tartaku. Wykorzystują niewidzialną dla oka falę z czujnika świetlnego (optycznego), czytając bezpośrednie drganie gumy.
Niemiecki producent rozdzielił swoje mierniki na konkretne kalibry. Zobacz, z jakim sprzętem UR wyrusza na obchód:
| Model Miernika | Technologia Pomiaru | Charakterystyka i Zastosowanie w UR |
| Optibelt TT mini | Soniczna (Mikrofon) | Budżetowy, kieszonkowy klasyk (format pen-drive'a). Mierzy częstotliwość drgań dźwiękowych. Idealny do cichych hal i napędów z dużą ilością miejsca. |
| Optibelt TT Optical | Optyczna (LED) | Rewolucja do trudnych warunków! Urządzenie rzuca na pas czerwony punkt świetlny i czyta fizyczne wibracje wiązki odbitej, całkowicie ignorując hałas otoczenia i ryczące maszyny obok. |

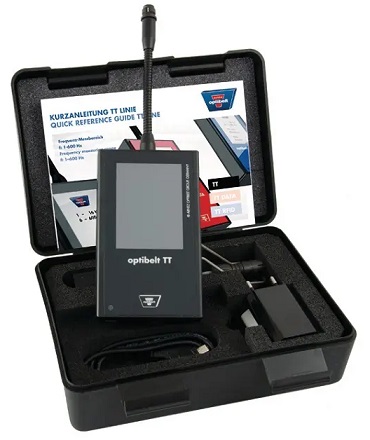

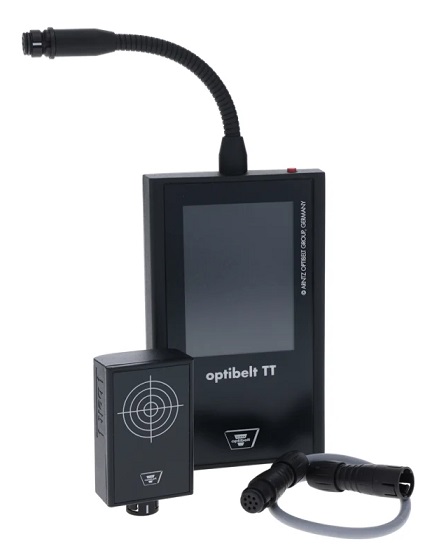

| Optibelt TT 3 / TT 4 | Optyczna / Akustyczna | Górna półka (Logger). Posiada giętki próbnik (gęsią szyję) do docierania za osłony maszyn, duży wyświetlacz, wbudowaną bazę danych pasów i przeliczniki siły (w Niutonach - N). |
Wskazówka Eksperta
Złudzenie Cichej Struny: "Robiliśmy modernizację ciężkiego rębaka do drewna. Wymieniliśmy pakiet czterech grubych pasów klinowych SPC. Młody wyciągnął nowy Optibelt TT, włączył go, zbliżył do pakietu i potężnie szarpnął wszystkie 4 pasy naraz pięścią, żeby wygenerować silny sygnał. Miernik na ekranie pokazał błąd (Error) i nie chciał odczytać częstotliwości. Młody szarpał jeszcze mocniej, aż miernik zwariował, pokazując losowe liczby rzędu 500 Hz!"
Młody mechanik zignorował prawa fizyki falowej. Uderzając pakiet 4 pasów jednocześnie i to w sposób siłowy, wygenerował tzw. szum harmoniczny, nakładające się na siebie fale o różnych amplitudach, których czujnik nie potrafił odizolować.
Błąd: Szarpanie całego pakietu pasów na raz lub uderzanie w pas twardym narzędziem (kluczem).
Rada UR: Miernik soniczny/optyczny wymaga czystego, wyizolowanego uderzenia. Jeżeli masz napęd wielopasowy, pomiaru ZAWSZE dokonuj na jednym, pojedynczym (środkowym) pasie, najlepiej lekko odsuwając sąsiadujące pasy. Co więcej, w pas nie wolno "walić" z całej siły, ani uderzać go metalem! Aby uzyskać czysty rezonans (idealną falę sinusoidalną), w pas uderzaj delikatnie opuszkiem palca lub lekkim, plastikowym trzonkiem śrubokręta w samym środku rozpiętości (między kołami). Delikatne "puknięcie" to wszystko, czego potrzebuje Optibelt TT, by wyłapać ułamek sekundy czystego dźwięku!
Ugięciomierz (Siłomierz sprężynowy) vs. Tester Soniczny (Hz) – Dlaczego stara szkoła odchodzi do lamusa?
Starszej daty mechanicy często drwią z "elektronicznych gadżetów" i wyciągają z szafek stalowe rurki ze sprężyną (tzw. ugięciomierze / tension tester gauges). Metoda polegała na przyłożeniu rurki do środka pasa, naciśnięciu z siłą np. 5 kg (75N) i zmierzeniu, czy pas ugiął się o 10 milimetrów. To dekadami działało, ale dlaczego dziś w wymagającym UR jest bezwzględnie zastępowane pomiarem częstotliwości (Hz)?
Kluczem jest powtarzalność i subiektywizm kąta. Ugięciomierz mechaniczny wymaga przyłożenia nacisku pod idealnym kątem 90 stopni do powierzchni pasa. Na ciasnej hali, kiedy wisisz głową w dół pod wentylatorem, przyłożysz rurkę pod kątem 75 stopni. Sprężyna zareaguje inaczej, pas ugnie się inaczej i odczyt będzie fałszywy nawet o 30%! W efekcie napniesz pas źle, a zęby zostaną zcięte po starcie.
Urządzenie soniczne (jak Optibelt TT Optical) całkowicie pomija czynnik siły ludzkiej. Szarpiąc pas, nie naciskasz go, tylko wywołujesz jego wewnętrzny rezonans materiałowy. Przystawiasz urządzenie (bezdotykowo) i czytasz falę. Pomiar u jednego mechanika pokaże np. 63 Hz i u drugiego pokaże 63 Hz, niezależnie od tego, czy stoją prosto, czy leżą pod maszyną. To bezwzględny dyktat matematyki, który nie pozostawia marginesu na błąd obróbki!
