TKSA SKF - Osiowanie wałów
Laserowe Osiowanie Wałów SKF Serii TKSA – Zniszcz główną przyczynę awarii maszyn
Zadaj sobie proste pytanie: dlaczego w tej samej pompie wodnej wymieniasz łożyska, uszczelnienia i sprzęgło co zaledwie sześć miesięcy, tracąc tysiące złotych? Odpowiedź w ponad 50% przypadków jest tylko jedna – brak współosiowości (Misalignment). Próba połączenia potężnego silnika elektrycznego z pompą za pomocą "patrzenia na oko", przykładania stalowego liniału lub nawet używania skomplikowanych czujników zegarowych, to w dzisiejszych realiach produkcyjnych loteria. Nawet ułamek milimetra przesunięcia generuje gigantyczne, niszczące siły wyginające wał podczas każdego obrotu. Aby ostatecznie wyeliminować ten problem, powstała Rodzina Laserowych Przyrządów do Osiowania SKF TKSA.

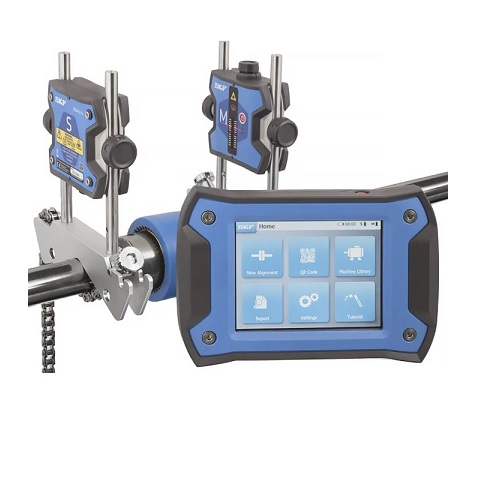

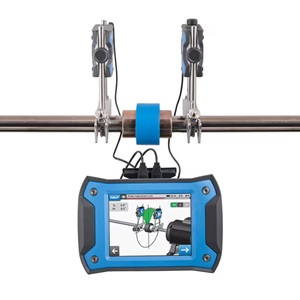

Systemy SKF TKSA to przełom w ergonomii pracy Głównego Mechanika. Zastępują one skomplikowane obliczenia matematyczne czystą, prowadzącą za rękę intuicją. Dwie precyzyjne głowice pomiarowe (emitujące i odbierające wiązkę lasera) montuje się na wałach po obu stronach sprzęgła. Następnie urządzenie graficznie instruuje mechanika, pokazując na żywo w animacji 3D, w którym dokładnie kierunku przesunąć silnik i jakiej grubości podkładki regulacyjne (Shims) podłożyć pod jego łapy. Niezależnie od tego, czy wybierzesz prosty model z wbudowanym ekranem (np. TKSA 31), czy potężny system oparty na bezprzewodowej aplikacji na tablet (TKSA 51), w 15 minut zamienisz wyrywającą fundamenty maszynę w cicho szumiący, idealnie zbalansowany napęd.
Dlaczego systemy SKF TKSA to rewolucja na hali?
-
Animacje na żywo (Guided Alignment): Urządzenie pokazuje w czasie rzeczywistym, jak wartości pomiarowe zmieniają się podczas fizycznego przesuwania i dokręcania silnika. Koniec z pracą na ślepo!
-
Automatyczne raporty PDF: Po udanym osiowaniu system generuje profesjonalny certyfikat (raport) z logo Twojej firmy i twardymi danymi "Przed / Po". To ostateczny dowód rzetelnie wykonanej pracy dla zarządu lub zleceniodawcy.
-
Pomiar swobodny (Free Measurement): Aby system obliczył poprawki, wystarczy obrócić wał zaledwie o 90 stopni (np. z pozycji godziny 9 na 12 i 3). Idealne rozwiązanie do ciasnych maszynowni, gdzie pełny obrót wału jest blokowany przez rury!
-
Technologia bezprzewodowa: W modelach wyższych (od TKSA 41 w górę) głowice komunikują się z ekranem lub smartfonem całkowicie bezprzewodowo, eliminując ryzyko zerwania kabla.
-
Diagnostyka Miękkiej Łapy (Soft Foot): Wbudowany moduł automatycznie wykrywa i pomaga zniwelować naprężenia ramy zanim w ogóle rozpoczniesz osiowanie, co jest fundamentem udanej korekty.
| Parametr / Funkcja | SKF TKSA 31 (Baza Systemowa) | SKF TKSA 41 (Standard Przemysłowy) | SKF TKSA 51 / 71 (High-End / Smart) |
| Interfejs / Wyświetlacz | Wbudowany ekran dotykowy LCD | Wbudowany ekran dotykowy LCD | Brak (Darmowa aplikacja na Twój smartfon/tablet iOS/Android) |
| Komunikacja Głowic | Przewodowa (USB) | Bezprzewodowa (Bluetooth) | Bezprzewodowa (Bluetooth) |
| Odległość pomiaru (Max dystans) | Do 2 metrów | Do 3.3 metra | Do 5 metrów (TKSA 51) / Do 10 metrów (TKSA 71) |
| Funkcje Smart | Osiowanie wałów poziomych | + Osiowanie pionowe, Aparat (foto do raportu) | + Wiele aplikacji, maszyny seryjne, ekstremalna swoboda |
| Dla kogo? | Mniejsze działy UR, proste pompy i silniki. | Pełne spektrum zakładu produkcyjnego. | Firmy usługowe (Outsourcing UR), potężne maszyny Heavy Duty. |
Wskazówka Eksperta
Przekleństwo Miękkiej Łapy: "Ustawiłem idealnie na zielono, dokręciłem śrubę i wszystko jest znowu czerwone!"
Inżynier robi osiowanie potężnego kompresora. Ekran systemu SKF pokazuje, że maszyna jest ustawiona perfekcyjnie (wszystkie wartości są na zielono). Inżynier z uśmiechem bierze klucz, by dociągnąć cztery śruby mocujące silnik do fundamentu. Dokręca ostatnią śrubę, patrzy na ekran TKSA, a tam... dramat. Oś wału przesunęła się o 0.5 mm, a wyniki świecą się na czerwono. Inżynier uważa, że laser oszalał.
Błąd: To fizyczne zjawisko tzw. "Miękkiej Łapy" (Soft Foot)! Rama maszyny lub łapa silnika była wygięta/zardzewiała. Dokręcając śrubę z potężną siłą, inżynier mechanicznie wygiął gruby żeliwny korpus silnika, wykrzywiając jednocześnie oś wału w dół!
Rada UR: Osiowanie bez sprawdzenia miękkiej łapy to strata czasu! Systemy SKF TKSA mają wbudowaną dedykowaną aplikację. Zanim zaczniesz cokolwiek przesuwać, włącz tryb "Soft Foot". Odkręcaj po kolei każdą śrubę mocującą i obserwuj laser. Jeśli przy odkręceniu danej śruby wskaźnik drgnie o więcej niż 0.05 mm, znalazłeś winowajcę! Wsuń pod tę jedną łapę odpowiednią podkładkę regulacyjną i dopiero wtedy rozpocznij procedurę osiowania całego układu.
ROI (Zwrot z Inwestycji) w osiowanie laserowe
Wielu dyrektorów finansowych łapie się za głowę, widząc cenę profesjonalnego systemu laserowego, traktując go jako "drogą zabawkę dla mechaników". Matematyka inżynieryjna pokazuje jednak zupełnie inną rzeczywistość. Idealnie wyosiowana maszyna generuje gigantyczne oszczędności na trzech płaszczyznach.
Po pierwsze, zmniejsza opory toczenia, co skutkuje niższym poborem prądu przez silnik (spadek natężenia Amp o nawet 5%). Przy napędach o mocy 200 kW oszczędności na samym rachunku za prąd mogą zwrócić koszt zakupu sprzętu SKF TKSA w ciągu zaledwie 6 miesięcy. Po drugie, MTBF (Średni Czas Między Awariami) łożysk oporowych i uszczelnień mechanicznych wydłuża się często trzykrotnie, oszczędzając budżet na części zamienne. Po trzecie i najważniejsze – redukcja wibracji generowanych przez skrzywione sprzęgło zapobiega pęknięciom kosztownych fundamentów i ram maszynowych. System SKF to najszybciej zwracająca się inwestycja w każdym dziale Predykcyjnego Utrzymania Ruchu.
