UCFL Zespoły łożyskowe wahliwe

Zespoły Łożyskowe UCFL (Oprawy Owalne 2-otworowe)

Zespoły łożyskowe serii UCFL to standard przemysłowy w mocowaniu wałów, gdzie przestrzeń montażowa jest ograniczona. W odróżnieniu od kwadratowych opraw (UCF), wersja UCFL posiada charakterystyczny owalny kształt i tylko dwa otwory montażowe, co pozwala na ich instalację na węższych profilach i ramach maszyn.

Każdy zespół składa się z dwóch elementów:

  1. Oprawy żeliwnej (FL): Wytrzymały odlew z kalamitką do smarowania.

  2. Łożyska samonastawnego (UC): Łożysko kulkowe z sferyczną bieżnią zewnętrzną, uszczelnieniem i wkrętami dociskowymi na wał.

W naszej ofercie znajdziesz pełen przekrój jakościowy: od ekonomicznych zamienników (idealnych do prostych maszyn rolniczych), po produkty marek Premium (NSK RHP, SKF, FAG), dedykowane do wentylatorów przemysłowych i szybkich przenośników.

UCFL Zespoły łożyskowe wahliwe

Zastosowanie i Zalety

Zespoły UCFL są niezastąpione w konstrukcjach, gdzie wał musi być podparty bocznie (prostopadle do powierzchni montażowej).

  • Samonastawność: Konstrukcja pozwala na kompensację błędów współosiowości wału (wahliwość do ok. 2-5 stopni). Łożysko samo "układa się" w oprawie podczas montażu.

  • Łatwy montaż: Wystarczą dwie śruby do przykręcenia oprawy i klucz imbusowy do zablokowania wałka (za pomocą wkrętów "robaczków").

  • Obsługa bezobsługowa (częściowo): Zespoły są fabrycznie nasmarowane. W trudnych warunkach (pył, woda) można je łatwo dosmarować przez wbudowaną w oprawę smarowniczkę.

Typowe aplikacje:

  • Przenośniki taśmowe i rolkowe (Lekki i średni przemysł).

  • Maszyny rolnicze (Kombajny, siewniki, prasy).

  • Maszyny do obróbki drewna.

  • Systemy wentylacji i klimatyzacji.

Tabela Wymiarów

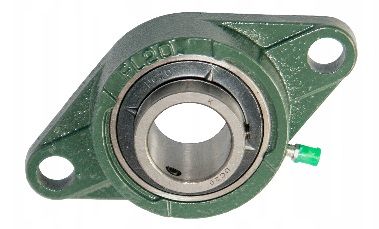

Obraz przedstawia zespoły łożyskowe kołnierzowe UCFL wyprodukowane przez firmę SNR. Zespoły te składają się z żelaznej oprawy w kształcie owalnym (łezki) oraz zamontowanego w niej łożyska kulkowego samonastawnego z rozszerzonym pierścieniem wewnętrznym. Oprawa ma typowy, przemysłowy wygląd, często w kolorze szarym, i posiada dwa otwory montażowe przeznaczone do przykręcenia jej do płaskiej powierzchni maszyny. Łożysko jest mocowane w oprawie za pomocą śrub dociskowych, co zapewnia stabilne osadzenie na wale.

Symbol Wymiary mm Śruba mocująca
d B A E K G L S D Z F
UCFL201 12 31 113 90 15 11 25,5 12 60 33,3 12,7 M10
UCFL202 15 31 113 90 15 11 25,5 12 60 33,3 12,7 M10
UCFL203 17 31 113 90 15 11 25,5 12 60 33,3 12,7 M10
UCFL204 20 31 113 90 15 11 25,5 12 60 33,3 12,7 M10
UCFL205 25 34,1 130 99 16 13 27 16 68 35,8 14,3 M14
UCFL206 30 38,1 148 117 18 13 31 16 80 40,2 15,9 M14
UCFL207 35 42,9 161 130 19 14 34 16 90 44,4 17,5 M14
UCFL208 40 49,2 175 144 21 14 36 16 100 51,2 19 M14
UCFL209 45 49,2 188 148 22 15 38 19 108 52,2 19 M16
UCFL210 50 51,6 197 157 22 15 40 19 115 54,6 19 M16
UCFL211 55 55,6 224 184 25 18 43 19 130 58,4 22,2 M16
UCFL212 60 65,1 250 202 29 18 48 23 140 68,7 25,4 M20
UCFL213 65 65,1 258 210 30 22 50 23 155 69,7 25,4 M20
UCFL214 70 74,6 265 216 31 22 54 23 160 75,4 30,2 M20
UCFL215 75 77,8 275 225 34 22 56 23 165 78,5 33,3 M20
UCFL216 80 82,6 290 233 34 22 58 25 180 83,3 33,3 M22
UCFL217 85 85,7 305 248 36 24 63 25 190 87,6 34,1 M22
UCFL218 90 96 320 265 40 24 68 25 205 96,3 39,7 M22

 Posiadamy również w ofercie duże zespoły (do UCFL 218 - wał 90mm) oraz wersje calowe.

Jaką jakość wybrać? Economy vs Premium

Wybór odpowiedniej klasy zespołu UCFL zależy od Twojej aplikacji:

  1. Klasa Economy (Brand neutralny/Chiny):

    • Dla kogo: Maszyny rolnicze pracujące sezonowo, proste przenośniki wolnoobrotowe, naprawy budżetowe.

    • Cechy: Dobry stosunek ceny do jakości, standardowe luzy.

  2. Klasa Premium (NSK, SKF, FAG, NTN):

    • Dla kogo: Linie produkcyjne pracujące 24/7, wentylatory wysokoobrotowe, miejsca trudno dostępne.

    • Cechy: Lepsze uszczelnienie (często potrójne wargowe), cichsza praca, żeliwo wyższej jakości (nie pęka przy dokręcaniu), dłuższa żywotność smaru.

Czy wiesz, że? Symbol UCFL jest znormalizowany (JIS). Oznacza to, że zespół japoński (np. NSK) będzie miał taki sam rozstaw otworów montażowych jak tańszy zamiennik. Możesz bez problemu wymienić sam wkład łożyskowy (UC) w starej oprawie, jeśli żeliwo nie jest pęknięte.

Wskazówka Eksperta

Jak prawidłowo zablokować wał?

Najczęstszym błędem montażowym jest zbyt słabe dokręcenie wkrętów dociskowych (na imbus) w pierścieniu wewnętrznym łożyska. Powoduje to, że wał zaczyna się obracać wewnątrz łożyska, niszcząc wał i wytwarzając ciepło.

Rada:

  1. Dokręć śruby mocujące oprawę do maszyny.

  2. Dokręć mocno wkręty dociskowe na wale (najlepiej używając kleju do gwintów typu Loctite 243).

  3. Po 24 godzinach pracy sprawdź dokręcenie ponownie.
