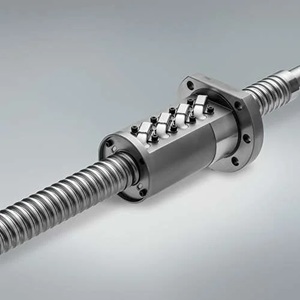

Śruby Kulkowe NSK
Śruby Kulkowe NSK – Japońska definicja mikrometrycznego posuwu
Kiedy zbudujesz idealnie sztywną ramę obrabiarki CNC i oprzesz jej bramę na precyzyjnych prowadnicach liniowych, stajesz przed najważniejszym wyborem projektowym: jak przenieść obrót silnika na ruch liniowy, nie gubiąc przy tym ani ułamka milimetra? Standardowe śruby kulkowe sprawdzają się w maszynach hobbystycznych i lekkiej automatyce, jednak w przemyśle półprzewodnikowym, lotnictwie czy przy budowie potężnych wtryskarek tworzyw sztucznych, wymagania rosną drastycznie. Odpowiedzią na te ekstremalne wyzwania są japońskie mechanizmy śrubowo-toczne NSK.
NSK to jeden z największych i najbardziej innowacyjnych producentów śrub kulkowych na świecie. W naszej ofercie znajdziesz zarówno ekonomiczne śruby rolowane (klasa Ct7/C7), jak i absolutny top inżynieryjny – śruby szlifowane w klasach C5 oraz C3. Szlifowanie gwintu śruby za pomocą tarcz diamentowych eliminuje błędy skoku niemal do zera, zapewniając idealne pozycjonowanie. Dzięki zaawansowanym systemom obiegów kulkowych (np. w ultracichej serii BSS) oraz możliwości zintegrowania nakrętki z legendarnym, samosmarującym modułem K1, śruby NSK oferują bezprecedensową żywotność i dynamikę, pozwalając na pracę z potężnymi prędkościami bez ryzyka przegrzania układu.
Kluczowe atuty mechanizmów śrubowo-tocznych NSK
-
Bezluzowość i Napięcie Wstępne (Preload): NSK stosuje precyzyjnie dobierane nadwymiarowe kulki (Oversized balls) lub systemy podwójnych nakrętek, co gwarantuje całkowitą eliminację luzu nawrotnego (Zero Backlash). Maszyna reaguje natychmiast na zmianę kierunku!
-
Technologia BSS (High Speed & Low Noise): Innowacyjna konstrukcja nakrętki z optymalizowanym kanałem nawrotnym obniża poziom hałasu maszyny nawet o 6 dB, pozwalając na ekstremalnie szybkie przejazdy (Rapid Traverse) w centrach obróbczych.
-
Seria HTF (High Thrust): Śruby zdolne do przenoszenia potężnych obciążeń osiowych. Stosowane powszechnie we wtryskarkach elektrycznych i prasach jako czysta, bezolejowa alternatywa dla cylindrów hydraulicznych.
-
Opcjonalny moduł K1®: Tak jak w przypadku wózków, nakrętka kulkowa może być wyposażona w pierścień z porowatej żywicy uwalniającej olej, co czyni ją bezobsługową na dziesiątki tysięcy kilometrów przebiegu.
-
Uszczelnienia X1: Wysoce efektywne zgarniacze stykowe wargowe, które zatrzymują drobny pył (np. grafitowy, ceramiczny), chroniąc obieg kulek przed zatarciem.
| Klasa / Seria NSK | Technologia Produkcji | Najczęstsze zastosowanie (UR / OEM) |
| Rolowane (Klasa Ct7 / C7) | Gwint wyciskany na zimno. Bardzo mocny rdzeń, doskonały stosunek ceny do wydajności. | Automatyzacja fabryk, maszyny pakujące, systemy transportowe (Pick & Place), cięcie plazmą. |
| Szlifowane (Klasa C5) | Gwint precyzyjnie szlifowany. Tolerancja skoku do 0.018 mm na 300 mm. | Standardowe i średnio-zaawansowane obrabiarki CNC (frezarki, tokarki), plotery tnące. |
| Szlifowane (Klasa C3 / C2) | Gwint super-precyzyjny. Tolerancja skoku do 0.008 mm na 300 mm. | Hi-Endowe maszyny skrawające (np. 5-osiowe), szlifierki narzędziowe, mikroskopy medyczne. |
| HTF (High Thrust) | Potężne gabaryty śruby i nakrętki, wzmocniony obieg grubych kulek. | Elektryczne prasy krawędziowe, wtryskarki do plastiku, giętarki rur (Zastępuje hydraulikę). |
Wskazówka Eksperta
"Śruba przeniesie wszystko!" – czyli jak zabić klasę C3 brakiem współosiowości.
Konstruktor buduje zaawansowane centrum obróbcze. Inwestuje gigantyczne pieniądze w szlifowaną śrubę NSK klasy C3. Montuje bloki łożyskujące śruby (BK/BF) "na oko" i skręca na sztywno nakrętkę śruby z aluminiową bramą maszyny. Po włączeniu zasilania brama przesuwa się z potężnym zgrzytem, nakrętka nagrzewa się do czerwoności, a silnik gubi kroki. Co poszło nie tak?
Błąd: Śruba kulkowa służy WYŁĄCZNIE do przenoszenia sił osiowych (wzdłużnych)! Nie jest prowadnicą i nie wolno jej obciążać promieniowo!
Rada UR: Jeśli prowadnice liniowe (szyny) i zamontowana pomiędzy nimi śruba kulkowa nie są zbieżne (równoległe) z dokładnością do setnych części milimetra, brama maszyny podczas ruchu zacznie "wyłamywać" nakrętkę w bok. Te siły promieniowe natychmiast zmiażdżą obieg kulek wewnątrz nakrętki NSK. ZAWSZE bazuj osadzenie bloków łożyskujących i nakrętki za pomocą czujnika zegarowego (Dial Indicator) względem głównych prowadnic maszyny. Śruba musi leżeć idealnie prosto, bez żadnych naprężeń bocznych!
Prędkość krytyczna śruby (Whipping) i seria BSS
Podczas projektowania wysokowydajnych centrów obróbczych (HSC - High Speed Cutting) konstruktorzy napotykają na problem prędkości krytycznej śruby. Długa, obracająca się z dużą prędkością śruba pociągowa (np. powyżej 2000 obr./min) wpada w rezonans poprzeczny i zaczyna "bić" niczym skakanka, co niszczy łożyska podporowe i drastycznie pogarsza jakość obrabianej powierzchni. Aby przesunąć ten punkt krytyczny wyżej, bez zwiększania grubości samej śruby, NSK stworzyło nakrętki o potężnym, wydłużonym skoku gwintu (np. 20x20 lub 25x25). Dodatkowo, technologia zawarta w serii BSS pozwala na płynne przetaczanie się kulek nawet przy ekstremalnych prędkościach obrotowych silnika, utrzymując kulturę pracy układu na poziomie nieosiągalnym dla konkurencji.
