Tuleja vs Wielowypust – Dlaczego wałek profilowany?

Zwykła tuleja łożyskowa (Linear Bush) obraca się swobodnie wokół okrągłego wałka. Wielowypust kulkowy THK robi coś przeciwnego:

1. Blokada obrotu (Przenoszenie Momentu): Dzięki rowkom bieżnym na wałku, nakrętka jest zablokowana kątowo. Pozwala to na przenoszenie dużych sił skrętnych (Torque).

2. Większa Nośność: Profil rowków w kształcie łuku gotyckiego (podobnie jak w prowadnicach szynowych) zapewnia znacznie większą powierzchnię styku kulek niż punktowy styk na wałku okrągłym. Efekt? Nawet 10-krotnie wyższa nośność niż w tulei o tej samej średnicy.

3. Zerowy Luz Kątowy: Poprzez zastosowanie napięcia wstępnego (preload), THK eliminuje luz obrotowy, co jest niezbędne przy szybkim pozycjonowaniu ramienia robota.

Przegląd Typów – Dobierz rozwiązanie do ruchu

THK oferuje wielowypusty w kilku wariantach, zależnie od tego, czy nakrętka ma tylko się przesuwać, czy również aktywnie obracać:

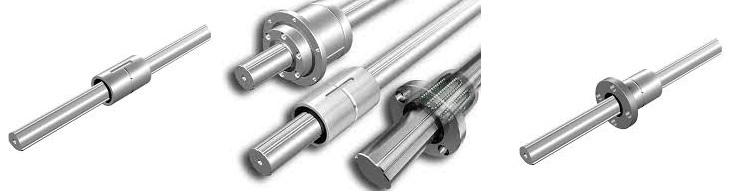

1. Typ Standardowy (LBS / LBF / LT / LF)

Klasyczny wielowypust.

• Działanie: Nakrętka przesuwa się wzdłuż wału, ale nie może się na nim obracać (przenosi moment).

• Budowa: Nakrętki cylindryczne (LBS/LT) do wciskania w oprawę lub kołnierzowe (LBF/LF) do przykręcenia.

• Zastosowanie: Podnoszenie i opuszczanie ładunków, które nie mogą się obracać (np. tłoczysko siłownika precyzyjnego).

2. Typ Obrotowy (LTR / LTR-A)

Hybryda łożyska liniowego i tocznego.

• Działanie: Nakrętka posiada zintegrowane łożyska wsporcze na obudowie. Umożliwia to jednoczesny ruch liniowy i niezależny napęd obrotowy nakrętki (np. paskiem zębatym).

• Zastosowanie: Roboty SCARA (oś Z z obrotem), automatyczne wymiany narzędzi (ATC), wiertarki wielowrzecionowe.

3. Typ z Wysokim Momentem (LBH)

Wersja wzmocniona.

• Cechy: Posiada inny profil rowków, umożliwiający przenoszenie jeszcze większych obciążeń skrętnych przy kompaktowych wymiarach.

Wałek Pełny czy Drążony?

Wałki profilowane THK (Spline Shafts) dostępne są w trzech wersjach:

• Pełny (Solid): Standardowa sztywność.

• Drążony (Hollow): Wałek z otworem przelotowym. Idealny do przeprowadzenia przewodów pneumatycznych lub kabli przez środek osi napędowej.

• Specjalny: Końce wałka mogą być fabrycznie obrobione pod łożyskowanie lub sprzęgło (czopy).

Zastosowanie – Tam, gdzie zwykły wałek nie wystarczy

• Robotyka Przemysłowa: Oś Z robotów typu SCARA (jednoczesne podnoszenie i obrót chwytaka).

• Obrabiarki: Automatyczne zmieniacze narzędzi (ATC).

• Transport: Podajniki teleskopowe przenoszące moment.

• Przemysł Medyczny: Precyzyjne manipulatory.

FAQ – Najczęściej zadawane pytania

Czy nakrętka wielowypustu pasuje na zwykły wałek ciągniony? Absolutnie nie. Nakrętka THK Ball Spline wymaga dedykowanego wałka z precyzyjnie szlifowanymi rowkami (bieżniami). Kształt rowka musi idealnie odpowiadać układowi kulek w nakrętce.

Czy można kupić samą nakrętkę? Tak, ale zalecamy ostrożność. W przeciwieństwie do prowadnic szynowych, wielowypusty często są dopasowywane w pary (wałek + nakrętka) dla uzyskania odpowiedniego napięcia wstępnego (kasowania luzu). Wymiana samej nakrętki na zużytym wałku może nie przywrócić precyzji.

Jaka jest różnica między LBS a LT? Obie serie to nakrętki cylindryczne. Seria LT to konstrukcja kompaktowa (bez koszyka - full ball), natomiast LBS (często nowsza konstrukcja) może występować w różnych wariantach wykonania. Kluczowe są wymiary zewnętrzne i nośność – zawsze sprawdzaj kartę katalogową.
