Tuleje wielowypustowe cylindryczne

Tuleje wielowypustowe cylindryczne – Opis i Wymiary

Tuleja wielowypustowa (nazywana potocznie tuleją wieloklinową) to żeński element złączny, niezbędny do stworzenia rozłącznego połączenia kształtowego z wałkiem wielowypustowym. Wersja cylindryczna charakteryzuje się gładką powierzchnią zewnętrzną w kształcie walca, co czyni ją najbardziej uniwersalnym rozwiązaniem w budowie maszyn.

Nasze tuleje produkowane są zgodnie z międzynarodową normą DIN ISO 14 (dawniej DIN 5463), co gwarantuje ich pełną kompatybilność z wałkami dostępnymi na rynku europejskim.

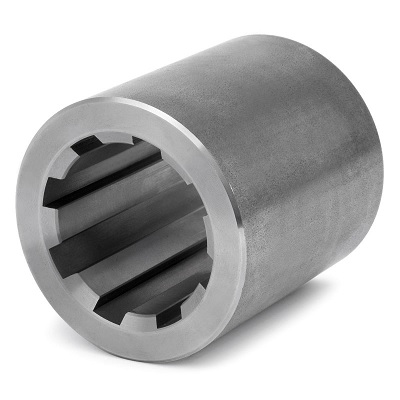

Tuleje wielowypustowe cylindryczne

Charakterystyka techniczna – Tuleja cylindryczna (typ KN / K)

W przeciwieństwie do tulei z kołnierzem, modele cylindryczne są przeznaczone do osadzania wewnątrz korpusów, piast kół zębatych, kół pasowych lub specjalnych oprawach łożyskowych.

  • Materiał wykonania:

    • Stal C45: Standardowe rozwiązanie o wysokiej wytrzymałości na skręcanie. Możliwość dodatkowego hartowania.

    • Brąz (RG7): Dedykowany do połączeń ruchomych (przesuwnych) i pracy przy wysokich obrotach, gdzie wymagane są dobre właściwości ślizgowe.

    • Stal nierdzewna: Do zastosowań w przemyśle spożywczym i chemicznym.

  • Tolerancje: Precyzyjne wykonanie wpustów zapewnia minimalny luz obrotowy, redukując wibracje układu napędowego.

Tabela wymiarów – Tuleje wielowypustowe (Seria Lekka i Ciężka)

Poniższa tabela prezentuje najpopularniejsze rozmiary tulei cylindrycznych dostępnych w naszej ofercie. Wymiary oparte są o standard DIN ISO 14.

Oznaczenie (Symbol) Ilość zębów (N) Profil wielowypustu (d x D) [mm] Średnica zewn. tulei (D2) [mm] Długość (L) [mm] Pasujący wałek
KN 11x14 6 11 x 14 20 40 Wałek 11x14
KN 13x16 6 13 x 16 24 45 Wałek 13x16
KN 16x20 6 16 x 20 30 50 Wałek 16x20
KN 18x22 6 18 x 22 32 50 Wałek 18x22
KN 21x25 6 21 x 25 40 60 Wałek 21x25
KN 23x28 6 23 x 28 50 60 Wałek 23x28
KN 26x32 6 26 x 32 52 60 Wałek 26x32
KN 28x34 6 28 x 34 60 60 Wałek 28x34
KN 32x38 8 32 x 38 60 60 Wałek 32x38
KN 42x48 8 42 x 48 65 70 Wałek 42x48
KN 46x54 8 46 x 54 70 80 Wałek 46x54

> Uwaga techniczna: Oznaczenie profilu d x D odnosi się do średnicy wewnętrznej (d) mierzonej między wierzchołkami zębów oraz średnicy (D) mierzonej w dnach rowków.

Zastosowanie i korzyści

Tuleje cylindryczne są kluczowym elementem w:

  1. Hydraulice siłowej: Jako sprzęgła łączące pompy hydrauliczne z silnikami elektrycznymi lub spalinowymi.

  2. Maszynach rolniczych: W układach przeniesienia napędu, gdzie wymagana jest łatwa wymiana podzespołów.

  3. Liniach produkcyjnych: Do budowy systemów przesuwu liniowego zabezpieczonego przed obrotem.

Dlaczego warto wybrać nasze tuleje?

  • Wysoka jakość powierzchni: Ułatwia montaż w gniazdach o pasowaniu ciasnym (H7/k6).

  • Dostępność: Magazynujemy popularne rozmiary, aby skrócić czas przestoju Twojej maszyny.

  • Wsparcie: Oferujemy pomoc w doborze odpowiedniego wielowypustu do zużytego wałka
