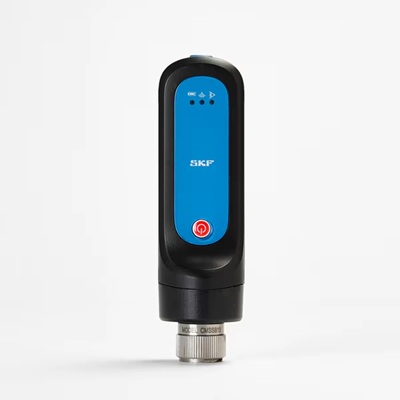

SKF QuickCollect CMDT 392-K-SL – Twój cyfrowy analityk drgań
W nowoczesnym przemyśle czekanie, aż łożysko zacznie "wyć" i wibrować, to czekanie na katastrofę. Kiedy maszyna staje się głośna, awaria jest już w fazie krytycznej, a wał prawdopodobnie uległ uszkodzeniu. Sposobem na wyeliminowanie nieplanowanych przestojów jest przejście na system predykcyjny (Predictive Maintenance). Właśnie w tym celu inżynierowie ze Szwecji stworzyli SKF QuickCollect (Zestaw CMDT 392-K-SL) – niezwykle prosty w obsłudze, bezprzewodowy czujnik drgań i temperatury, który przenosi zaawansowaną diagnostykę wprost na ekran Twojego telefonu.
To kompaktowe urządzenie wielkości latarki komunikuje się z tabletem lub smartfonem (iOS/Android) za pomocą Bluetooth. Mechanik przykłada sensor do oprawy łożyskowej za pomocą mocnego magnesu neodymowego (będącego w zestawie), naciska przycisk w darmowej aplikacji i po kilku sekundach otrzymuje potrójny wynik: temperaturę, całkowitą prędkość drgań (wskazującą np. na niewyważenie lub luzy) oraz – co najważniejsze – przyspieszenie obwiedni. Ten ostatni parametr to unikalna technologia SKF, która wykrywa mikroskopijne pęknięcia bieżni lub brak smarowania na wiele miesięcy przed tym, zanim łożysko zacznie hałasować! Aplikacja automatycznie ocenia stan maszyny w systemie sygnalizacji świetlnej (zielony/żółty/czerwony), nie wymagając od operatora tytułu doktora inżynierii!
Kluczowe atuty sensora QuickCollect CMDT 392-K-SL
-
Pomiar 3 w 1: Podczas jednego, kilkusekundowego przyłożenia sensor mierzy prędkość drgań (Velocity), przyspieszenie obwiedni (Enveloped Acceleration) oraz bezdotykowo temperaturę (Pirometr IR).
-
Zrozumiała Aplikacja Mobilna: System nie zasypuje Cię skomplikowanymi wykresami widmowymi. Pokazuje konkretne liczby i oznacza je kolorem (Zielony - Dobrze, Żółty - Ostrzeżenie, Czerwony - Niebezpieczeństwo) bazując na normach ISO.
-
Diagnostyka Obwiedni (gE): Prawdziwy "killer-feature". Prędkość drgań mówi o problemach z maszyną (krzywy wał), ale to obwiednia filtruje szumy i skupia się wyłącznie na mikrouderzeniach kulek o uszkodzoną bieżnię łożyska.
-
Zestaw (K-SL): Gotowy do pracy system w pancernej walizce, zawierający czujnik, mocowanie magnetyczne, ładowarkę i dostęp do darmowej aplikacji SKF QuickCollect z możliwością generowania raportów PDF!
Zobacz, co potrafi zdiagnozować ten niewielki walec po sparowaniu z telefonem:
| Mierzony Parametr | Co oznacza w praktyce warsztatowej? | Limit Ostrzegawczy (Przykładowy) |
| Prędkość Drgań (Velocity / mm/s) | Mówi o problemach o niskiej częstotliwości: niewyważenie wirnika, luzy na fundamencie, zła geometria pasków. | Powyżej 4.5 mm/s (Żółty) |
| Przyspieszenie Obwiedni (gE) | Wczesne wykrywanie zużycia łożysk tocznych, ubytków smaru lub pęknięć klatki/zębów. | Powyżej 4 gE (Zależnie od obrotów) |
| Temperatura (IR / °C) | Wykrywa przegrzewanie się węzła na skutek zbyt dużej (lub zbyt małej!) ilości smaru, lub ekstremalnego tarcia. | Nagły wzrost o 15°C od normy. |
Wskazówka Eksperta
Złudzenie Cienkiej Blachy: "Zakupiliśmy czujnik QuickCollect, by monitorować potężny wentylator wyciągowy. Mechanik poszedł na pierwszy obchód z telefonem. Łożyska wentylatora były obudowane cienką, blaszaną osłoną z siatki (BHP). Mechanik nie chciał zdejmować osłony, więc przyłożył magnetyczny czujnik drgań do cienkiej blachy obudowy oddalonej o 30 cm od samego łożyska. Aplikacja natychmiast zaświeciła się na czerwono z gigantycznymi wartościami drgań! Zatrzymaliśmy wentylator, rozebraliśmy napęd, a łożysko okazało się... w idealnym stanie!"
Mechanik zmierzył rezonans (wibracje własne) luźnej, blaszanej osłony, a nie faktyczne wibracje pochodzące z węzła łożyskowego!
Błąd: Przykładanie czujnika drgań do osłon blaszanych, rezonujących pokryw lub miejsc oddalonych od rzeczywistej strefy obciążenia łożyska.
Rada UR: Aby wibrodiagnostyka miała jakikolwiek sens matematyczny, ścieżka od łożyska (źródła sygnału) do czujnika musi być jak najkrótsza i jednolita! Złota zasada pomiaru: Zawsze przykładaj czujnik QuickCollect (za pomocą magnesu) na masywny, lity, żeliwny lub stalowy korpus oprawy łożyskowej, jak najbliżej strefy nacisku. Powierzchnia musi być czysta i płaska (bez grubej farby i rdzy, które tłumią wysokie częstotliwości!). Aby móc analizować trend (zmianę drgań na przestrzeni miesięcy), musisz co miesiąc stawiać czujnik DOKŁADNIE w tym samym miejscu. Najlepiej zaznacz to miejsce markerem permanentnym na oprawie maszyny!
Dlaczego osłuchiwanie łożyska to metoda przestarzała?
Przez dekady utrzymanie ruchu opierało się na doświadczonych mechanikach, którzy potrafili przyłożyć śrubokręt do ucha i oprawy, by "usłyszeć", czy łożysko pracuje poprawnie. Niestety, w erze wysokich prędkości i ogromnych obciążeń, ludzkie ucho wychwytuje problemy stanowczo za późno. Kiedy łożysko staje się głośne dla człowieka, oznacza to zazwyczaj, że na bieżni doszło już do makro-uszczerbień (tzw. łuszczenia). Zostają dni, a czasem godziny do zablokowania wału!
Czujnik SKF CMDT 392-K-SL używa technologii przyspieszenia obwiedni. Wychwytuje ona sygnały o niezwykle wysokiej częstotliwości, które powstają, gdy kulka przejeżdża przez mikroskopijne, niewidoczne gołym okiem (i niesłyszalne) pęknięcie zmęczeniowe na stali. Urządzenie ostrzeże Cię (zaświeci na żółto) nawet 3 do 6 miesięcy przed krytyczną awarią! Pozwala to zaplanować wymianę łożyska podczas standardowego, weekendowego postoju technologicznego, bez stresu, bez zniszczenia wału maszyny i bez wzywania nocnej zmiany!
