Podział Kół Pasowych (Rodzaje i Materiały)

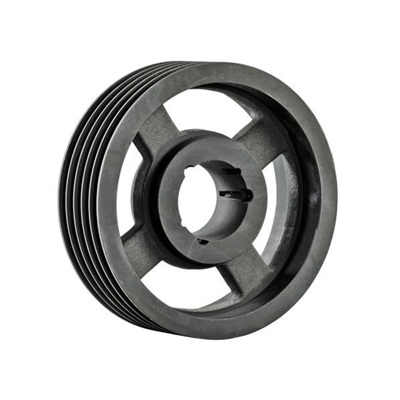

• Koła Pasowe Klinowe: Dedykowane do klasycznych i wąskoprofilowych pasów klinowych (SPZ, SPA, SPB, SPC). Wykonywane najczęściej z wysokiej jakości żeliwa szarego (GG20/GG25) i fosforanowane w celu ochrony przed korozją. Dostępne w wersjach od 1 do nawet 10 rowków.

• Koła Pasowe Zębate: Przeznaczone do napędów synchronicznych (profile metryczne T, AT oraz łukowe HTD). Zależnie od obciążeń, produkowane z lekkiego aluminium (do automatyki i pozycjonowania CNC) lub stali/żeliwa (do przenoszenia dużych mocy). Często wyposażone w boczne tarcze (flansze) zapobiegające zsuwaniu się pasa.

• Koła Wielorowkowe (Poly-V): Dedykowane do pasów o profilu PJ, PK, PL, PM. Charakteryzują się drobnymi, precyzyjnie naciętymi rowkami V na obwodzie. Umożliwiają budowę niezwykle kompaktowych napędów o wysokim przełożeniu.

Kluczową decyzją przy zakupie koła pasowego jest wybór sposobu jego osadzenia na wale silnika lub maszyny.

Wskazówka Eksperta

Syndrom "świecącego dna" – kiedy wymienić koło klinowe?

Pasy wymieniamy często, o kołach zazwyczaj zapominamy. Zużyte koło potrafi zniszczyć nowy pas w kilkanaście godzin! Jak rozpoznać, że koło nadaje się na złom?

Spójrz na dno rowka w Twoim żeliwnym kole klinowym. Jeśli dno rowka jest wypolerowane i błyszczy się jak lustro – koło jest zużyte! Pas klinowy (jak sama nazwa wskazuje) ma się klinować swoimi bokami na ścianach rowka, a pomiędzy dnem pasa a dnem rowka musi zostać wolna przestrzeń. Jeśli ścianki rowka wytarły się na tyle, że pas opiera się o dno, traci on przyczepność, zaczyna się ślizgać i błyskawicznie przepalać (efekt poślizgu hydrodynamicznego). Rada: Używaj tanich plastikowych wzorników profili – jeśli wzornik "wpada" za głęboko w rowek koła, wymień je natychmiast!

Precyzyjne koła pasowe dla przemysłu i automatyki

Sprawność całego układu transmisyjnego zależy od geometrii współpracujących ze sobą elementów. Standardowe koła pasowe dostępne w naszym sklepie przechodzą rygorystyczne testy bicia promieniowego i osiowego. W przypadku kół o dużych średnicach (powyżej 300 mm) i masie własnej osiągającej kilkadziesiąt kilogramów, kluczowe staje się fabryczne wyważanie dynamiczne, które zapobiega powstawaniu niszczących wibracji na wale maszyny (szczególnie w wysokich prędkościach obrotowych pomp i wentylatorów).

Wybierając z naszego katalogu aluminiowe koła zębate do automatyki, zyskujesz pewność idealnego odwzorowania podziałki (np. T5, AT10, HTD 8M), co w przypadku pasów z kordem stalowym jest warunkiem bezluzowego pozycjonowania wózków liniowych. Gorąco zachęcamy do modernizacji starych maszyn i przechodzenia z kół z otworem surowym na system Taper Lock. Standaryzacja mocowań w fabryce pozwala na drastyczne skrócenie czasu przestoju (MTTR) – mechanik potrzebuje jedynie klucza imbusowego, aby zdjąć i założyć nowe koło, bez użycia palników, ściągaczy hydraulicznych i czekania na tokarza.

FAQ – Najczęściej zadawane pytania

Jak zmierzyć koło pasowe klinowe? Najważniejszym wymiarem jest średnica podziałowa (Dp), a nie zewnętrzna. Jednak najłatwiej zmierzyć średnicę zewnętrzną i szerokość wieńca. Sprawdź też szerokość rowka u góry, aby określić profil (np. 10mm = SPZ, 13mm = SPA, 17mm = SPB).

Co to jest wykonanie "na rozwiert"? To koło z małym otworem technologicznym (pilotującym) pośrodku. Nie nadaje się do bezpośredniego montażu. Musi zostać roztoczone przez tokarza pod konkretną średnicę wałka. Jest to rozwiązanie tańsze w zakupie, ale droższe w montażu niż TaperLock.

Czy koło do paska B (17) pasuje do SPB? Tak, profile są kompatybilne. Koła nowoczesne (SPZ, SPA, SPB) obsługują zarówno pasy wąskoprofilowe, jak i klasyczne (Z, A, B).

• Koło SPZ pasuje do pasów: SPZ (9.7) oraz Z (10).

• Koło SPA pasuje do pasów: SPA (12.7) oraz A (13).

• Koło SPB pasuje do pasów: SPB (16.3) oraz B (17).
