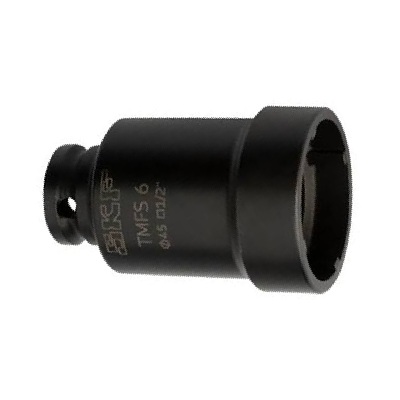

Kluczowe atuty nasadki SKF TMFS 6

• Eliminacja wektora gnącego: Przy wale 30 mm dociąganie nakrętki "na bok" kluczem pazurowym wygina ją i niszczy drobnozwojny gwint M30x1.5. Nasadka działa w osi, wkręcając nakrętkę płynnie i bez oporu.

• Kompatybilność 1/2" do maksimum: TMFS 6 to największy model obsługiwany kwadratem 1/2 cala (kolejne wymiary wymagają już grzechotek 3/4"). Oznacza to, że użyjesz jej z kluczem dynamometrycznym, który na 100% masz już w swojej szafce warsztatowej.

• Rozwiązanie dla ciasnych opraw: Często łożyska 30 mm są ukryte głęboko w rurach osłonowych, rolkach taśmociągów lub karterach pomp wodnych. Nasadka TMFS 6 nie potrzebuje miejsca na boki – pracuje idealnie na wprost.

• Ochrona rzeźby podkładki MB 6: Gładki docisk narzędzia na wszystkich 4 zębach nakrętki zapobiega ich spłaszczeniu. Dzięki temu zewnętrzny ząb blaszanej podkładki zabezpieczającej wejdzie w rowek idealnie, bez konieczności jego siłowego "dopukiwania".

Zobacz, dla jakich obciążeń i wymiarów zaprojektowano ten model szwedzkiej nasadki:

Wskazówka Eksperta

Złudzenie Cichego Uderzenia: "Na potężnej kruszarce mechanik blokował łożysko stożkowe nakrętką KM 6 (45 mm). Stwierdził, że do nakrętki tej wielkości klucz hakowy to za mało, a klucza dynamometrycznego nie chciało mu się wyciągać. Wziął stalowy przecinak, zaparł go o rowek nakrętki i uderzył 5-kilogramowym młotkiem kilka razy, by nakrętka 'stanęła na dębowo'. Po złożeniu całej kruszarki, maszyna uruchomiła się z upiornym huczeniem, a łożysko spaliło się po 4 godzinach! Dlaczego? Potężne uderzenia stalowym młotkiem wygenerowały falę uderzeniową, która przeszła przez nakrętkę bezpośrednio na pierścień wewnętrzny łożyska. Twarde rolki wgniotły się w bieżnię (zjawisko Fałszywego Brinellingu), generując setki mikro-kraterów jeszcze zanim wał wykonał pierwszy obrót!"

Mechanik zastosował narzędzia udarowe (młotek i przecinak) na wale maszyny, katastrofalnie niszcząc strukturę krystaliczną bieżni tocznej nowego łożyska.

Błąd: "Doklepywanie" nakrętek łożyskowych przy pomocy przecinaków i ciężkich młotków w przekonaniu, że gruba nakrętka absorbuje to uderzenie.

Rada UR: Stal łożyskowa jest niezwykle twarda, a przez to ekstremalnie krucha i podatna na obciążenia szokowe. Kiedy uderzasz w nakrętkę KM 6 przykręconą do wału, cała energia wędruje w łożysko. W profesjonalnym Utrzymaniu Ruchu uderzenia młotkiem są absolutnie zakazane! Zamiast tego używamy nasadki SKF TMFS 6. Pozwala ona na wygenerowanie momentu obrotowego o wartości nawet 100 Nm (z użyciem przedłużki i dynamometru) w sposób statyczny, cichy i w 100% bezpieczny dla mikrometrycznej struktury rolek i kulek!

Dlaczego na wale 30 mm klucz pazurkowy zaczyna być niebezpieczny?

Wielu specjalistów uważa, że klucze hakowe (pazurkowe, np. serii HN) to narzędzia uniwersalne. Sprawdzają się świetnie przy lekkich dociskach, jednak wraz ze wzrostem średnicy wału (a wał 30 mm to punkt krytyczny) rośnie również wymagany moment dokręcania. Kiedy używasz płaskiego klucza hakowego na nakrętce KM 6 o średnicy 45 mm, cała siła opiera się na jednym, milimetrowym ząbku klucza zapartym w rowku nakrętki.

Przy mocnym dociąganiu (by zabezpieczyć łożysko na tulei wciągającej H206 lub H306), mechanik musi ciągnąć klucz często całym ciężarem ciała. Jeśli gwint nakrętki pokryto smarem antykorozyjnym, albo kąt przyłożenia klucza odchyli się o kilka stopni, ząb z hukiem wyślizguje się z gniazda. Skutkuje to zdartymi kostkami dłoni, uderzeniem łokciem w odlew maszyny i nieodwracalnym zniekształceniem rowka w nakrętce KM.

Wybierając nasadkę SKF TMFS 6, dzielisz to obciążenie równo na 4 grube, stalowe wpusty wewnątrz narzędzia. Nawet wieszając się na ramieniu klucza dynamometrycznego, masz pewność, że narzędzie nie wyskoczy z ramy nakrętki. To inwestycja, która zwraca się natychmiast – w postaci zdrowia pracowników i niezniszczonych komponentów napędowych!
