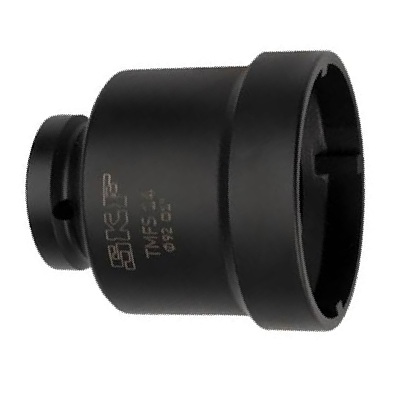

Kluczowe atuty nasadki SKF TMFS 14

• Standard 1 cal (25.4 mm): Gniazdo napędowe, które nie pęka. Skonstruowane do przenoszenia momentów obrotowych rzędu tysięcy Newtonometrów, generowanych przez ciężkie wzmacniacze momentu.

• Czteropunktowy rygiel dla 92 mm: Nakrętka KM 14 pomimo gabarytów posiada cienką ściankę. Nasadka działa rozpychająco na zęby, a nie ściskająco na obwód (jak klucz do rur). Zachowujesz idealny, okrągły kształt nakrętki!

• Bezpieczeństwo operatora (BHP): Praca z wałem 70 mm wymaga zaparcia się całym ciałem. Nasadka TMFS 14 nie spadnie z nakrętki, chroniąc mechanika przed upadkiem lub urazem dłoni przy użyciu potężnej siły.

• Kompaktowość w zabudowie: Kartery maszyn wydobywczych obudowują łożyska potężnym żeliwem. Osiowa nasadka działa od frontu, omijając wąskie, boczne wnęki, w których nie zmieściłaby się rękojeść klucza hakowego.

Tu zaczyna się waga ultraciężka. Zobacz, do czego zdolny jest ten gigant:

Wskazówka Eksperta

Złudzenie Pancernej Stali: "Na kopalni węgla brunatnego mechanicy zamykali węzeł łożyskowy na głównym bębnie taśmociągu (wał 70 mm). Łożysko 22314 K siedziało na tulei H2314. Widząc ogromną, 92-milimetrową nakrętkę KM 14, uznali, że klucz hakowy to zabawka, a nasadki 1-calowej nie mieli. Wzięli więc 10-kilogramowy młot dwuręczny (tzw. kowalski) i potężny, stalowy klin. Zapierali klin o rowki i bili młotem z całych sił. Nakrętka 'poszła', ale opiłki zdartej stali zasypały uszczelnienia labiryntowe. Co gorsza, po odpaleniu taśmociągu, wał wpadł w potężne wibracje, a łożysko spłonęło po 3 godzinach. Dlaczego? Potężne fale uderzeniowe z 10-kilogramowego młota zostały przeniesione przez nakrętkę prosto na pierścień wewnętrzny. Ciężkie, stalowe baryłki łożyska wbiły się w bieżnię z siłą prasy (Fałszywy Brinelling), niszcząc ją na długo przed pierwszym obrotem wału!"

Mechanicy zastosowali ekstremalną siłę udarową, całkowicie ignorując wrażliwość struktury krystalicznej potężnego łożyska tocznego na fale uderzeniowe.

Błąd: Używanie ciężkich młotów i klinów (wybijaków) do dokręcania wielkogabarytowych nakrętek łożyskowych przy bezpośrednim kontakcie z łożyskiem.

Rada UR: Łożysko 22314 może przenieść tony nacisku, ale tylko wtedy, gdy się kręci (nacisk statyczny to jego wróg). Uderzanie w nakrętkę KM 14 niszczy je w ułamku sekundy. Do obsługi gabarytów powyżej 90 mm stworzono właśnie nasadkę SKF TMFS 14. Użycie jej z metrowym pokrętłem 1-calowym lub przekładnią (multiplikatorem) pozwala wygenerować tysiące Newtonometrów momentu obrotowego w sposób płynny, cichy i w 100% bezpieczny dla mikrometrycznej struktury bieżni tocznych!

Przejście na standard 1 cala (25.4 mm) – dlaczego na wale 70 mm kwadrat 3/4" to już za mało?

Wielu zaopatrzeniowców i inżynierów pyta, dlaczego przy rozmiarze TMFS 14 firma SKF nagle porzuca popularny, warsztatowy standard 3/4 cala i wymusza przejście na masywne narzędzia 1-calowe. Odpowiedź leży w czystej fizyce i matematyce momentów gnących, które występują przy gwincie M70x2.

Nakrętka KM 14 ma prawie 10 centymetrów średnicy. Aby wcisnąć potężne łożysko baryłkowe na stożek tulei wciągającej (np. H314) i zredukować jego luz promieniowy o wymagane kilkadziesiąt mikrometrów, potrzebna jest siła rozpychająca rzędu dziesiątek ton. Tarcie generowane na tak ogromnym gwincie sprawia, że do obrócenia nasadki potrzebujesz momentu nierzadko przekraczającego 800 - 1000 Nm. Kwadrat 3/4 cala przy takich siłach (szczególnie jeśli w ruch wchodzi multiplikator momentu lub rura przedłużająca) ulega tzw. ukręceniu – stalowy czop napędowy pęka jak zapałka.

Kwadrat 1-calowy (25.4 mm) ma ponad dwukrotnie większą wytrzymałość skrętną. To złącze, które nie ma prawa zawieść. Zastosowanie go w nasadce SKF TMFS 14 to gwarancja, że energia wygenerowana przez operatora trafi bezpośrednio w gwint maszyny, a nie zostanie rozproszona na rozerwanych przejściówkach i połamanych kluczach.
