Kluczowe atuty łożysk o styku czteropunktowym

• Ekstremalna oszczędność miejsca: Zastępują dwa łożyska skośne, redukując szerokość węzła łożyskowego o równe 50%. Pozwala to konstruktorom na projektowanie krótszych i sztywniejszych wałów.

• Dwukierunkowa nośność osiowa: Kształt łuku gotyckiego na bieżniach łapie każdą kulkę z obu stron. Łożysko to stabilizuje wał w osi niezależnie od tego, czy maszyna akurat pcha ładunek, czy go ciągnie.

• Maksymalna liczba kulek: Rozpołowiony pierścień wewnętrzny pozwala na nałożenie koszyka i "wsypanie" do łożyska znacznie większej liczby kulek niż w klasycznych konstrukcjach, co drastycznie podnosi nośność (Load Capacity).

• Łatwość obsługi i serwisowania: Pierścień zewnętrzny wraz z koszykiem kulek można zdjąć z dwóch połówek pierścienia wewnętrznego. To kolosalnie ułatwia montaż w ciasnych i trudnodostępnych korpusach maszyn.

• Wersje z rowkami ustalającymi (Sufiks N2): Wiele modeli posiada wyfrezowane dwa wycięcia na krawędzi pierścienia zewnętrznego (N2). Służą one do zablokowania łożyska w obudowie za pomocą wpustów, zapobiegając jego obróceniu się w gnieździe pod wpływem potężnych sił.

Wskazówka Eksperta

Złudzenie Ciasnego Gniazda: "Mieliśmy problem z wałem w reduktorze – siły wzdłużne niszczyły nam zwykłe łożyska. Kupiliśmy więc potężne łożysko o styku czteropunktowym QJ 312. Wcisnęliśmy je ciasno na wał, a potem nabiliśmy w idealnie spasowane, żeliwne gniazdo oprawy. Po odpaleniu maszyny łożysko zawyło, zagrzało się do 140°C i po godzinie dosłownie się stopiło, wyrywając mosiężny koszyk!"

Mechanik zastosował to łożysko tak samo, jak stosuje się zwykłe łożysko jednorzędowe – osadził je ciasno w oprawie, pozwalając mu przejmować ciężar grawitacyjny wału (siły promieniowe).

Błąd: Obciążanie łożyska QJ siłami promieniowymi (poprzecznymi) poprzez zastosowanie ciasnego gniazda w oprawie maszyny!

Rada UR: Łożysko o styku czteropunktowym to ŁOŻYSKO CZYSTO USTALAJĄCE OŚ! Służy w 99% tylko do przenoszenia sił wzdłużnych. Jeśli oprzesz na nim ciężar wału (w dół), kulka zaklinuje się we wszystkich 4 punktach łuku gotyckiego jednocześnie, a potężne tarcie błyskawicznie spali stal.

Zasada montażu jest święta: Obok łożyska QJ ZAWSZE musi pracować łożysko walcowe (np. NU), które przejmie ciężar grawitacyjny. Z kolei samo łożysko QJ w gnieździe oprawy (żeliwie) musi mieć LUZ PROMIENIOWY rzędu 1-2 mm (szczelina wokół obudowy)! Ono nie ma prawa dotykać oprawy z góry ani z dołu – ma tylko trzymać wał za boki przed wysunięciem!

Dlaczego połówki pierścienia wewnętrznego muszą być dociśnięte nakrętką?

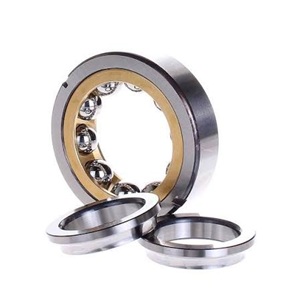

Kiedy otworzysz pudełko z łożyskiem serii QJ (np. marki SKF czy FAG), Twoim oczom ukaże się łożysko, z którego pierścienia wewnętrznego wystają dwie luźne, niczym niespięte połówki. Mechanicy często obawiają się, że łożysko rozpadnie się podczas wciskania na wał.

Ten podział (split inner ring) to inżynieryjna konieczność, która stworzyła potęgę nośną tego łożyska. Jednak aby układ działał poprawnie na maszynie, obie połówki muszą zostać zablokowane na wale. Łożysko to montuje się poprzez wsunięcie obu połówek na oś i ekstremalnie silne dociśnięcie ich do siebie z boku za pomocą precyzyjnej nakrętki łożyskowej.

Jeśli nakrętka się poluzuje i między dwiema połówkami powstanie chociażby ułamek milimetra szczeliny, zarys łuku gotyckiego zostanie rozjechany. Kulki wpadną w tę szczelinę, a tytaniczna siła maszyny w ułamku sekundy "rozłupie" łożysko od środka i zetnie mosiężny koszyk. Tego typu łożyska wymagają żelaznej dyscypliny momentu obrotowego na nakrętkach!
