Łańcuchy Pociągowe Typ FV (DIN 8167) – Skandynawska Wytrzymałość

Łańcuchy pociągowe typu FV (zgodne z normą DIN 8167 / ISO 1977) to standard transportowy wywodzący się z przemysłu skandynawskiego, obecnie powszechny w całej Europie. Choć wizualnie przypominają łańcuchy typu M, różnią się wymiarami sworzni i podziałkami. Są niezastąpione w transporcie ciężkim, gdzie wymagana jest precyzja i odporność na zerwanie.

W DAKAM specjalizujemy się w dostarczaniu łańcuchów FV do najbardziej wymagających aplikacji. Oferujemy produkty światowych liderów: KettenWulf, Renold, FB Ketten (Lapua), Ferlacher oraz Rexnord. Niezależnie od tego, czy potrzebujesz łańcucha FV90 do tartaku, czy potężnego FV315 do huty – dostarczymy rozwiązanie o twardości i geometrii gwarantującej lata pracy.

Typ FV (DIN 8167) a Typ M (DIN 8165) – Uwaga na różnice!

To najczęstsze pytanie naszych klientów. Obie normy opisują łańcuchy pociągowe, ale nie są one zamienne.

Typ FV (DIN 8167): Częściej spotykany w maszynach skandynawskich i nowoczesnych liniach technologicznych. Charakteryzuje się nieco inną relacją średnicy sworznia do podziałki.
Typ M (DIN 8165): Klasyczny standard niemiecki.
Wniosek: Przed zamówieniem sprawdź wymiary! Łańcuch FV112 nie wejdzie na koła zębate od łańcucha M112, mimo tej samej siły zrywającej.

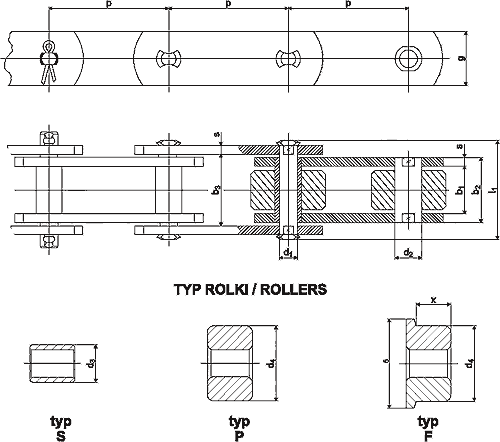

Konstrukcja i Warianty – Dopasuj do Aplikacji

Łańcuchy FV są wysoce konfigurowalne. W naszej ofercie znajdziesz:

1. Rodzaj Sworznia

Pełny (Solid Pin): Standardowa wersja o najwyższej wytrzymałości na zerwanie. Oznaczenie np. FV90.
Rurkowy (Hollow Pin): Sworzeń przelotowy (pusty w środku). Oznaczenie np. FVC90 (lub z dopiskiem Hollow).
- Zaleta: Umożliwia łatwy montaż prętów poprzecznych (sztang) łączących dwa równoległe łańcuchy, bez konieczności spawania zabieraków.

2. Rodzaj Rolki

Sposób prowadzenia łańcucha determinuje wybór rolki:

Rolka A (Mała): Średnica niewiele większa od płytki. Łańcuch ślizga się po torze.
Rolka B (Duża / Jezdna): Łańcuch toczy się po torze. Redukcja tarcia i zużycia energii.
Rolka Kołnierzowa (F): Utrzymuje łańcuch w osi torowiska (zapobiega spadaniu).

Dlaczego Renold i KettenWulf?

W łańcuchach transportowych, gdzie wymiana wiąże się z kilkudniowym przestojem linii, jakość stali to podstawa.

Renold: Oferuje technologię sworzni o zróżnicowanej twardości – twarde na powierzchni (odporne na ścieranie), ciągliwe w rdzeniu (odporne na uderzenia dynamiczne).
FB Ketten / Lapua: Legendarna fińska jakość. Ich łańcuchy FV są często spawane robotycznie, co gwarantuje powtarzalność każdego ogniwa i idealną współpracę z kołami zębatymi.

Tabela Popularnych Rozmiarów FV

Oznaczenie liczbowe w typie FV wskazuje na minimalną siłę zrywającą w kN (kiloniutonach).

Typ Łańcucha	Siła zrywająca min.	Typowe Podziałki (mm)	Zastosowanie
FV 40	40 kN (~4 t)	40, 50, 63, 80, 100	Lekkie przenośniki, przemysł spożywczy
FV 63	63 kN (~6.3 t)	63, 80, 100, 125, 160	Przemysł drzewny, podajniki
FV 90	90 kN (~9 t)	63, 100, 125, 160, 200	Tartaki (Log Haul), sortownie
FV 112	112 kN (~11.2 t)	100, 125, 160, 200, 250	Elewatory, przemysł papierniczy
FV 140 - FV 630	> 140 kN	125 - 500 mm	Przemysł ciężki, huty, cementownie

Zastosowanie – Gdzie FV jest standardem?

Przemysł Papierniczy: Transport bel papieru i celulozy.
Przemysł Drzewny: Transport kłód, zrębków, płyt wiórowych.
Recykling: Sortownie odpadów komunalnych.
Przemysł Stalowy: Chłodnie kominowe, transport wsadów.

FAQ – Najczęściej zadawane pytania

Jak zmierzyć łańcuch FV, aby dobrać zamiennik?

Potrzebujesz 4 wymiarów:

Podziałka (P): Odległość między środkami sworzni.
Szerokość wewnętrzna (b1): Odległość między płytkami wewnętrznymi (gdzie wchodzi ząb koła).
Średnica rolki (d1): Czy jest mała, duża czy kołnierzowa?
Średnica sworznia (d2): Aby potwierdzić siłę zrywającą.

Czy oferujecie łańcuchy ze skrobakami?

Tak. Łańcuchy FV rzadko pracują "gołe". Dostarczamy wersje z przyspawanymi zabierakami (np. typ BT - bent/gięte, typ WT - proste) lub z otworami w płytkach, do których przykręca się skrobaki z tworzywa lub stali.

Co oznacza litera "C" w oznaczeniu, np. FVC 112?

Zazwyczaj oznacza to wersję z tuleją/sworzniem rurkowym (Hollow Pin). Taki łańcuch jest lżejszy i pozwala na przelożenie pręta przez oś łańcucha.
