Dwa standardy – Który łańcuch pracuje w Twoim redlerze?

Termin "redler" jest pojemny. W zależności od konstrukcji przenośnika, stosuje się dwa odmienne typy łańcuchów:

1. Łańcuchy Kute (Widełkowe)

Najbardziej wytrzymałe rozwiązanie, stosowane w transporcie ciężkim i abrazyjnym (cement, popiół, nawozy).

• Konstrukcja: Ogniwa nie są nitowane, lecz kute matrycowo z jednego kawałka stali stopowej (często 18MnCrB5 lub 20MnCr5), łączone sworzniami.

• Cechy: Otwarta konstrukcja "widełek" pozwala materiałowi przelatywać przez ogniwa, co zapobiega zaklejaniu się łańcucha.

• Typy: Standardowe podziałki to 102mm, 142mm, 160mm, 260mm.

• Zabieraki: Często przyspawywane bezpośrednio do ogniw kutych.

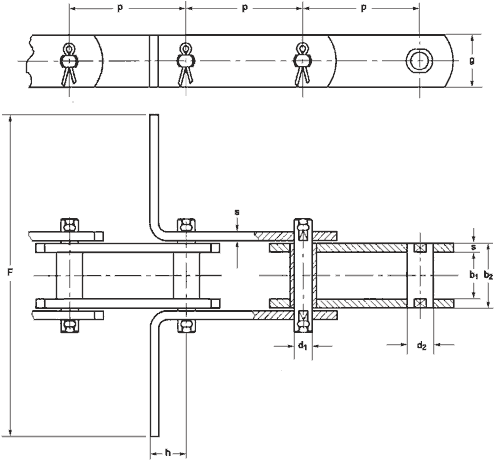

2. Łańcuchy Pociągowe (Typ M / FV) ze Skrobakami

Popularne w rolnictwie (zboża) i przemyśle drzewnym.

• Konstrukcja: Bazują na standardowych łańcuchach rolkowych lub tulejowych wg normy DIN 8165 (Typ M) lub DIN 8167 (Typ FV).

• Zabieraki (Skrobaki): Do ogniw łańcucha przykręcone lub przyspawane są poprzeczki (często z nakładkami z tworzywa PE1000 lub gumy), które zgarniają materiał po dnie koryta.

Dlaczego KettenWulf i FB Ketten?

W redlerach kluczowa jest jednorodność materiału.

• Hartowanie: Markowe łańcuchy (KettenWulf, Renold) przechodzą zaawansowaną obróbkę cieplną. Ogniwo jest twarde na zewnątrz (odporne na tarcie o dno redlera i materiał), ale ciągliwe w środku (odporne na uderzenia przy starcie z pełnym obciążeniem).

• Spawanie Zabieraków: W tanich zamiennikach zabieraki odpadają pod obciążeniem. Łańcuchy Premium są spawane robotycznie, co gwarantuje 100% powtarzalności spoiny.

Konfiguracja Skrobaków – Dopasuj do Materiału

Oferujemy pełną customizację łańcuchów:

• Zabieraki Stalowe: Do materiałów ciężkich i gorących (popiół, klinkier).

• Zabieraki z Nakładką Tworzywową (PE1000 / PE-UHMW): "Ciche" rozwiązanie do zboża i pasz. Zmniejsza tarcie, hałas i chroni dno przenośnika przed wytarciem.

• Zabieraki Gumowe: Do materiałów delikatnych, które nie mogą zostać pokruszone.

• Zabieraki Czyszczące: Specjalne ogniwa montowane co kilka metrów, czyszczące dno redlera "do zera".

Zastosowanie – Gdzie nasze łańcuchy pracują najlepiej?

• Rolnictwo (Agro): Elewatory zbożowe, mieszalnie pasz (transport ziarna, śruty, kukurydzy).

• Energetyka Cieplna: Podawanie biomasy, węgla i odprowadzanie żużla/popiołu.

• Przemysł Cementowy: Transport mączki surowcowej i klinkieru.

• Przemysł Drzewny: Transport trocin i zrębków (tu często stosuje się szerokie redlery dwułańcuchowe).

FAQ – Najczęściej zadawane pytania

Jak zmierzyć łańcuch kuty? W łańcuchach kutych kluczowa jest podziałka (P) mierzona od środka sworznia do środka sworznia oraz szerokość widełek. Należy również podać średnicę sworznia. Często na ogniwie jest wybity symbol producenta lub typ materiału (np. 20MnCr5).

Czy nakładki z tworzywa (PE) można wymieniać? Tak, to duża zaleta. W łańcuchach pociągowych typu FV/M skrobaki z tworzywa są zazwyczaj przykręcane śrubami. Gdy się zużyją (wytrą), wymieniasz tylko tanie kształtki plastikowe, a łańcuch stalowy zostaje ten sam.

Dlaczego łańcuch "wspina się" na koło napędowe? To objaw wydłużenia łańcucha (zużycia przegubów). Podziałka łańcucha stała się większa niż podziałka koła. To ostatni dzwonek na wymianę – dalsza praca zerwie łańcuch i może uszkodzić wał napędowy redlera.
