Łożyska kulkowe skośne wzdłużne
Łożyska Kulkowe Skośne Wzdłużne Serii 2344 – Precyzja klasy Super-Precision

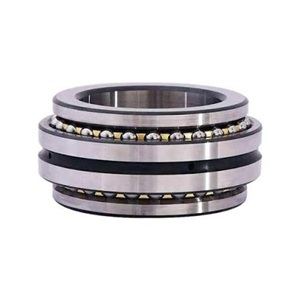

Łożyska serii 2344 (np. 234420 FAG) to dwukierunkowe łożyska kulkowe skośne wzdłużne, zaprojektowane specjalnie do pracy w parach z dwurzędowymi łożyskami walcowymi (seria NN). Ich zadaniem jest przejmowanie dużych obciążeń osiowych w obu kierunkach przy zachowaniu ekstremalnej sztywności i minimalnego bicia.
W DAKAM oferujemy wyłącznie komponenty klasy Super-Precision (tolerancje P4 i wyższe) od światowych liderów: FAG (Schaeffler), SKF, NSK oraz SNR. Wybór tych marek to gwarancja stabilności wymiarowej wrzeciona nawet przy najwyższych obciążeniach dynamicznych.
Elita Marek Premium: FAG, SKF, NSK
W przypadku łożysk serii 2344, precyzja wykonania bieżni i kąta styku wynosi ułamki mikrometrów. Dlatego w naszej ofercie stawiamy na producentów wyznaczających standardy:
-
FAG (Niemcy): Pionier serii 2344. Łożyska FAG 234420-M-SP to światowy standard we wrzecionach CNC. Wykonane w klasie SP (Super Precision), oferują niezrównaną sztywność i trwałość zmęczeniową.
-
SKF (Szwecja): Oferuje łożyska wysokoprecyzyjne o zoptymalizowanej geometrii, które minimalizują tarcie i wydzielanie ciepła, co pozwala na dłuższą pracę przy maksymalnych prędkościach obrotowych.
-
NSK (Japonia): Seria precyzyjna NSK charakteryzuje się wyjątkową czystością stali, co przekłada się na rekordową żywotność łożysk pracujących w warunkach ciągłej obróbki mechanicznej.
Specyfikacja Techniczna Serii 2344
Łożyska te posiadają kąt działania wynoszący 60 stopni, co zapewnia optymalny rozkład sił osiowych.
Kluczowe cechy konstrukcyjne:
-
Budowa rozłączna: Łożysko składa się z dwóch pierścieni obudowy, pierścienia wału oraz dwóch złożeń kulkowych. Ułatwia to precyzyjny montaż i smarowanie.
-
Wysoka Sztywność Osiowa: Idealna dla wrzecion obrabiarek, gdzie precyzja pozycjonowania narzędzia jest priorytetem.
-
Klasa dokładności P4 (lub wyższa): Zapewnia minimalne bicie promieniowe i osiowe.
-
Napięcie wstępne: Łożyska są fabrycznie dopasowane tak, aby po zamontowaniu uzyskać wymagany naciąg bez konieczności dodatkowej regulacji.
| Parametr (na przykładzie 234420) | Wartość |
| Średnica wewnętrzna (d) | 100 mm |
| Średnica zewnętrzna (D) | 150 mm |
| Szerokość całkowita (B) | 60 mm |
| Kąt działania | 60 stopni |
| Klasa tolerancji | P4 / SP / P2 |
Zastosowanie – Serce Twojego Wrzeciona
Łożyska serii 2344 są niezastąpione w:
-
Wrzecionach głównych obrabiarek CNC (tokarki, frezarki).
-
Wytaczarkach i szlifierkach precyzyjnych.
-
Systemach wymagających dwukierunkowego ustalenia osiowego przy bardzo wysokich obrotach.
FAQ – Najczęściej zadawane pytania
Dlaczego łożysko 2344 montuje się zazwyczaj z łożyskiem walcowym NN?
Łożysko walcowe NN przenosi duże obciążenia promieniowe, natomiast łożysko skośne wzdłużne 2344 przejmuje siły osiowe w obu kierunkach. Taki tandem zapewnia maksymalną sztywność całego węzła wrzecionowego.
Czy można kupić samo złożenie kulkowe do łożyska 2344?
Nie. Łożyska wrzecionowe serii 2344 są parowane fabrycznie (pierścienie i kulki). Zamiana części między różnymi egzemplarzami narusza klasę dokładności i uniemożliwia poprawne działanie mechanizmu.
Jaki smar stosować do łożyska 234420?
Wymagane są smary precyzyjne o wysokim współczynniku prędkości, takie jak Kluber Isoflex NBU 15. Właściwa ilość smaru jest kluczowa dla uniknięcia przegrzania łożyska.
Profesjonalne Wsparcie Techniczne
Nie wiesz, czy Twoje wrzeciono wymaga łożyska klasy SP, czy UP? Nasi eksperci pomogą Ci dobrać odpowiednie łożysko marki FAG, SKF lub NSK, dopasowane do Twoich wymagań technicznych.
