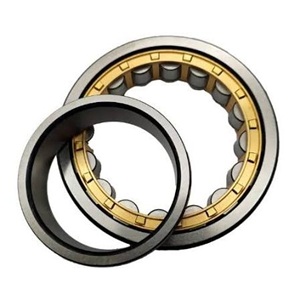

Łożyska walcowe pół ustalające
Łożyska Walcowe Pół Ustalające (Typ NJ) – Precyzyjne Prowadzenie Jednokierunkowe
Łożyska walcowe pół ustalające (najczęściej reprezentowane przez serię NJ) to idealny kompromis pomiędzy łożyskami swobodnymi a w pełni ustalającymi. Ich charakterystyczna konstrukcja, posiadająca dwa obrzeża na jednym pierścieniu i jedno obrzeże na drugim, pozwala na przenoszenie potężnych obciążeń promieniowych oraz ustalanie wału w jednym kierunku osiowym.
W DAKAM specjalizujemy się w dostarczaniu komponentów dla wymagających aplikacji. Oferujemy wyłącznie sprawdzone rozwiązania marek Premium: SKF, FAG, NSK, TIMKEN, SNR oraz KOYO, które gwarantują bezpieczeństwo pracy węzła łożyskowego.
Dlaczego marki Premium (SKF, FAG, NSK) są lepszym wyborem?
W łożyskach typu NJ siła osiowa jest przenoszona przez styk czoła wałeczka z pojedynczym obrzeżem. Jest to miejsce krytyczne, narażone na tarcie ślizgowe. Tanie zamienniki często ulegają tu zatarciu.
-
SKF (Szwecja): Technologia EC oferuje zoptymalizowaną geometrię obrzeży i czół wałeczków, co wspomaga tworzenie filmu olejowego i zmniejsza tarcie, pozwalając na przenoszenie większych sił osiowych.
-
FAG (Niemcy): Łożyska serii X-life posiadają super-wykończone powierzchnie bieżni, co znacząco wydłuża żywotność i pozwala na pracę przy wyższych obrotach granicznych.
-
NSK & TIMKEN: Stosują zaawansowane koszyki (poliamidowe lub mosiężne), które stabilizują wałeczki podczas pracy z obciążeniem złożonym, minimalizując ryzyko przekoszeń.
Konstrukcja i Zasada Działania (NJ vs NF)
Łożyska pół ustalające występują w dwóch głównych wariantach, z których typ NJ jest zdecydowanie najpopularniejszym standardem rynkowym:
| Typ Łożyska | Budowa Obrzeży | Funkcjonalność | Zastosowanie |
| Typ NJ | 2 obrzeża na pierścieniu zewnętrznym, 1 obrzeże na wewnętrznym. | Ustala wał w jednym kierunku. Z drugiej strony wał może się wysunąć (np. przy demontażu). | Przekładnie kątowe, pompy, silniki, gdzie wał musi być podparty osiowo z jednej strony. |
| Typ NF | 2 obrzeża na pierścieniu wewnętrznym, 1 obrzeże na zewnętrznym. | Funkcja analogiczna do NJ, ale "odwrócona". | Rzadziej stosowane, specyficzne konstrukcje maszyn. |
Kiedy stosować łożysko walcowe typu NJ?
Inżynierowie wybierają ten typ łożyska, gdy:
-
Wymagana jest bardzo wysoka nośność promieniowa (typowo dla łożysk walcowych).
-
Należy zablokować wał w jednym kierunku (przejąć siłę naporu osiowego z jednej strony).
-
Konstrukcja wymaga łatwego demontażu (możliwość wysunięcia wału z pierścieniem wewnętrznym w jedną stronę).
-
Istnieje potrzeba kompensacji wydłużeń termicznych wału w kierunku przeciwnym do ustalania.
Możliwość rozbudowy:
Warto pamiętać, że łożysko typu NJ po dołożeniu pierścienia kątowego HJ zmienia się w łożysko ustalające dwukierunkowo. Daje to ogromną elastyczność projektantom i serwisantom.
Zastosowanie – Gdzie pracują łożyska pół ustalające?
-
Przekładnie przemysłowe: Jako łożyskowanie wałków pośrednich.
-
Motoryzacja: Skrzynie biegów i mosty napędowe.
-
Pompy hydrauliczne: Przejmowanie sił od wirnika.
-
Maszyny rolnicze: Wały napędowe poddane jednostronnym udarom osiowym.
FAQ – Najczęściej zadawane pytania
Czy łożysko NJ można zamontować odwrotnie?
Łożysko NJ ustala wał tylko w jednym kierunku. Musi być zamontowane tak, aby obrzeże pierścienia wewnętrznego przeciwstawiało się działającej sile osiowej. Montaż odwrotny spowoduje "rozpięcie się" łożyska pod obciążeniem (wał wysunie się z łożyska).
Czym różni się NJ od NU?
Łożysko NU jest łożyskiem swobodnym (nie ma obrzeży na pierścieniu wewnętrznym) i nie przenosi żadnych sił osiowych. Łożysko NJ posiada jedno obrzeże na pierścieniu wewnętrznym, co pozwala mu przenosić siły osiowe w jednym kierunku.
Jaki luz wybrać dla łożyska NJ?
Standardem jest luz normalny (CN). Jednak w aplikacjach o podwyższonej temperaturze (np. silniki, przekładnie) lub przy ciasnym pasowaniu, zalecamy wybór luzu powiększonego C3, dostępnego w ofercie marek SKF, FAG czy NSK.
Profesjonalne Doradztwo Techniczne
Nie masz pewności, w którą stronę powinno być skierowane obrzeże łożyska NJ w Twojej maszynie? Nasi eksperci pomogą Ci zweryfikować rysunek techniczny i dobrać odpowiedni produkt.
