Dlaczego marki Premium (INA, SKF, NTN) są tu kluczowe?

W złożeniach igiełkowych cały ciężar i odpowiedzialność spoczywa na koszyku oraz precyzji igiełek. Wystarczy jedna igiełka o mikrometr grubsza od pozostałych, by zniszczyć wał.

• INA (Niemcy): Wynalazca łożyska igiełkowego. Złożenia INA to synonim bezpieczeństwa. Oferują unikalne profilowanie igiełek (zmniejszające naprężenia na krawędziach) oraz najwytrzymalsze koszyki poliamidowe i stalowe na rynku.

• SKF (Szwecja): Gwarantuje najwyższą klasę sortowania igiełek, co zapewnia równomierny rozkład obciążeń i cichą pracę, nawet przy ekstremalnych prędkościach obrotowych.

• NTN & IKO (Japonia): Standard w motoryzacji (korbowody silników, skrzynie biegów motocyklowych). Japońskie złożenia słyną z niezawodności w trudnych warunkach smarowania.

Specyfika techniczna – Seria K i K..ZW

Złożenia igiełkowe wymagają specyficznych warunków pracy, aby wykorzystać ich potencjał:

1. Wymagania co do bieżni

Ponieważ złożenie nie ma pierścieni, igiełki toczą się bezpośrednio po wale i w otworze oprawy.

• Warunek konieczny: Powierzchnie te muszą być hartowane (58-64 HRC) i szlifowane (Ra < 0,2 µm).

• Uwaga: Montaż na nieutwardzonym wale doprowadzi do natychmiastowego "wygryzienia" materiału.

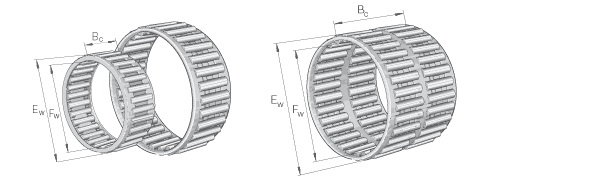

2. Rodzaje koszyków

• Jednorzędowe (K): Standardowe rozwiązanie.

• Dwurzędowe (K...ZW): Dwa rzędy igiełek w jednym koszyku. Stosowane, gdy potrzebna jest większa nośność przy zachowaniu małej średnicy.

• Dzielone: Specjalne wersje do wałów korbowych (montaż na czopach korbowodowych).

Zastosowanie – Gdzie liczy się waga i miejsce?

• Motoryzacja: Łożyskowanie stopy korbowodu (często złożenia dzielone), sworznie tłokowe, skrzynie biegów.

• Przekładnie planetarne: Złożenia pracujące wewnątrz kół satelitarnych.

• Elektronarzędzia: Młotowiertarki, szlifierki – wszędzie tam, gdzie obudowa musi być kompaktowa.

• Maszyny pakujące i tekstylne: Napędy o wysokiej dynamice.

FAQ – Najczęściej zadawane pytania

Czy mogę zamontować złożenie K na zwykłym pręcie?

Nie. Stal konstrukcyjna ("zwykła") jest za miękka. Igiełki działają jak mikroskopijne młotki – pod obciążeniem wgniotą się w miękki wał, niszcząc go w kilka minut. Wał musi być hartowany powierzchniowo lub nawęglany.

Co oznacza luz promieniowy w złożeniach?

Samo złożenie nie ma luzu – luz wynika z różnicy między średnicą oprawy a średnicą wału, pomniejszoną o podwójną średnicę igiełki. Dlatego precyzja wykonania wału i oprawy (tolerancje h5/H6) jest tu ważniejsza niż w jakimkolwiek innym łożysku.

Jakie smarowanie jest najlepsze?

Złożenia igiełkowe uwielbiają mgłę olejową lub kąpiel olejową (skrzynie biegów). Jeśli stosujesz smar stały, pamiętaj, że w koszyku jest mało miejsca na jego "magazynowanie", więc okresy dosmarowywania muszą być częstsze.
