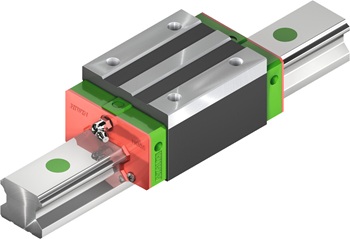

Kluczowe atuty kompletnych systemów HIWIN

• Pełna zamienność (Interchangeability): Uszkodziłeś wózek? Nie musisz wymieniać drogiej szyny! W standardowej klasie dokładności "C" po prostu dokupujesz nowy wózek HIWIN z naszej półki.

• Cięcie szyn na wymiar (Indukcyjne hartowanie): Szyny HIWIN są hartowane powierzchniowo do ok. 60 HRC. Oferujemy profesjonalne cięcie tarczami chłodzonymi, co zapobiega rozhartowaniu i przebarwieniom na końcach prowadnicy.

• Kompensacja błędów (Self-aligning): Geometria bieżni wózków serii HG/EG wybacza mikroskopijne odchyłki równoległości ramy maszyny, zapobiegając blokowaniu się osi.

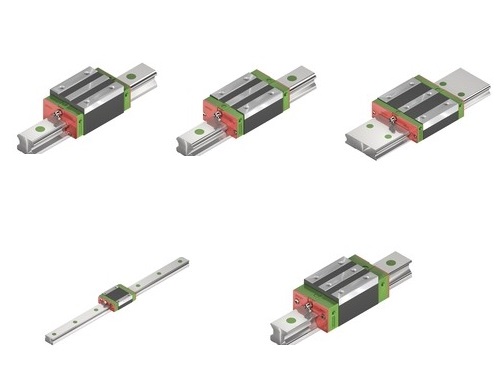

• Wielość wariantów (HGW / HGH): Szyny występują z mocowaniem od góry (najpopularniejsze) lub od dołu. Wózki kołnierzowe (HGW) idealnie nadają się do ciężkich bram CNC, oferując szeroki rozstaw śrub montażowych.

• Ochrona przed zanieczyszczeniami: Każdy wózek wyposażony jest w zaawansowane zgarniacze końcowe (End seals), a do szyn dołączamy zielone zaślepki, tworząc system zamknięty na wióry i pył.

Zrozumienie kodu na wózku pozwala uniknąć katastrofy przy zamawianiu części zamiennych. Przykład: HGW 25 CC Z0 C

Wskazówka Eksperta

Maszyna tnie krzywo? To wina... zielonych kapsli i krawędzi bazowej!

Klient buduje frezarkę CNC. Kładzie szynę HIWIN na płaskiej stalowej ramie, przykręca mocno wszystkie śruby imbusowe i wsuwa wózki. Brama maszyny jeździ, więc uznaje pracę za skończoną. Po miesiącu okazuje się, że detale frezowane są w kształcie banana, a wózki dziwnie "chrupią".

Błąd 1: Brak bazy. Szyny liniowej NIE przykręca się "na oko" na płaskiej blasze! Śruby w otworach mają luz. Szynę HIWIN należy bezwzględnie docisnąć z boku do sfrezowanej krawędzi referencyjnej (bazy) na ramie maszyny, i dopiero wtedy dokręcić z odpowiednim momentem obrotowym (kluczem dynamometrycznym!).

Błąd 2: Odkryte otwory. Klient zapomniał wcisnąć w szynę zielonych zaślepek (Caps), które dołączamy do zamówienia. Otwory po śrubach w szynie wypełniły się wiórami metalowymi. Kiedy wózek przejeżdżał nad otworem, uszczelniacze zgarniały ostre wióry prosto do kulek, mieląc bieżnię na proszek!

Rada UR: Zawsze bazuj szynę główną (tzw. Master Rail), dokręcaj ją kluczem dynamometrycznym od środka do zewnątrz, a na koniec bezwzględnie zaklep zielone zaślepki na płasko z powierzchnią szyny!

Cięcie prowadnic profilowych i zasada otworów skrajnych (E-Value)

Jednym z najważniejszych aspektów przy zamawianiu szyn HIWIN jest określenie wymiaru "E" (odległości od krawędzi szyny do środka pierwszego otworu montażowego). Standardowy rozstaw otworów dla szyny HG25 to 60 mm. Jeśli zamówisz szynę o długości całkowitej np. 1000 mm, nasze maszyny tnące muszą podzielić ją tak, aby skrajne otwory na obu końcach nie były zbyt blisko krawędzi cięcia (zazwyczaj zaleca się min. 10-15 mm). Zbyt mały wymiar "E" spowoduje, że podczas dokręcania pierwszej śruby na maszynie, końcówka szyny po prostu pęknie z powodu naprężeń po hartowaniu! Dlatego nasz sklep zawsze optymalizuje wymiar cięcia, dostarczając prowadnice gotowe do bezpiecznego montażu.

Klasy precyzji a parowanie wózków z szynami (Match & Tag)

Dla 90% aplikacji w przemyśle (plotery, automatyzacja, standardowe obrabiarki CNC) idealnym wyborem jest zakup wózków i szyn w klasie precyzji "C" (Normalna) i luzie Z0. W tej klasie tolerancje wysokości i szerokości wózków pozwalają na ich absolutną zamienność ("Random matching"). Co jednak, jeśli budujesz ultra-precyzyjną szlifierkę optyczną? Wtedy należy przejść na klasy H, P lub SP oraz wyższe napięcie wstępne (ZA/ZB). Należy jednak pamiętać, że wózki i szyny w wysokich klasach precyzji nie są zamienne! Są one fabrycznie parowane i docierane jako jeden nierozłączny zestaw. Wymiana samego wózka w takim systemie jest niemożliwa – należy wymienić całą szynę wraz z wózkami.

Zadbaj o kompletny system:

• Zaślepki do otworów montażowych (C-Cap) – Niezbędne, aby wióry nie gromadziły się w śrubach szyny.

• Smary HIWIN – Dedykowane do dużych obciążeń i wysokich prędkości.

• Smarownice ręczne – Z końcówką pasującą do wózków.

• Zaciski hamulcowe – Do blokowania wózków w pozycji.
