Tuleje łożyskowe kulkowe HIWIN – Klasyka techniki liniowej w mistrzowskim wydaniu
W świecie przeniesienia napędu i precyzyjnego prowadzenia, nie każda aplikacja wymaga stosowania potężnych i drogich szyn profilowych. W lekkiej automatyce, maszynach pakujących, urządzeniach pomiarowych czy zaawansowanych drukarkach 3D, niekwestionowanym liderem od dekad pozostają klasyczne wałki prowadzące współpracujące z tulejami łożyskowymi kulkowymi. Jeśli jednak oczekujesz od tego klasycznego układu perfekcyjnej płynności i braku irytujących luzów, musisz sięgnąć po komponenty z najwyższej półki. Tuleje łożyskowe tajwańskiej marki HIWIN to gwarancja precyzji, na której możesz polegać.
Zasada działania tulei (często nazywanych po prostu łożyskami liniowymi) opiera się na obiegach stalowych kulek zamkniętych wewnątrz polimerowego lub stalowego koszyka. Kulki toczą się po powierzchni hartowanego wałka, zapewniając minimalny współczynnik tarcia i pozwalając na płynny, bezszarpaniowy przesuw. W przeciwieństwie do tanich, bezimiennych zamienników, tuleje HIWIN charakteryzują się rygorystyczną powtarzalnością wymiarową. Oznacza to, że po zamontowaniu ich w oprawie aluminiowej (np. typu SMA), łożysko nie zaciśnie się na wale, a obiegi kulkowe będą pracować cicho i bez wibracji przez tysiące kilometrów.
Kluczowe atuty tulei łożyskowych HIWIN
-
Ekstremalnie niski współczynnik tarcia: Idealnie gładkie bieżnie wewnątrz tulei pozwalają na osiąganie dużych prędkości przesuwu przy użyciu silników o bardzo małej mocy.
-
Zdolność do samonastawności (Kompensacja): Klasyczne wałki z tulejami wybaczają znacznie więcej błędów montażowych i braku równoległości ramy maszyny niż sztywne szyny profilowe CNC.
-
Mnogość wariantów zabudowy: Oferujemy tuleje zamknięte (do wałków swobodnych), otwarte (do wałków na podporze aluminiowej) oraz tuleje z kołnierzem (LMF/LMK) gotowe do bezpośredniego przykręcenia do blachy.
-
Obustronne uszczelnienie (UU): Fabryczne wargi uszczelniające ze zgarniaczami skutecznie zatrzymują smar wewnątrz łożyska i nie wpuszczają do środka agresywnego pyłu z hali produkcyjnej.
-
Optymalizacja kosztów (TCO): Układy oparte na wałkach cylindrycznych są znacznie tańsze w zakupie i łatwiejsze w obróbce mechanicznej (gwintowanie, toczenie końców) niż prowadnice profilowe.
(Uwaga: Rynek europejski korzysta głównie ze standardu wymiarowego "LME". Standard "LM" to zazwyczaj norma azjatycka/japońska o innych wymiarach zewnętrznych!)
| Oznaczenie Typu (Standard Europejski) | Kształt i Budowa Tulei | Główne zastosowanie w maszynach |
| LME...UU (Zamknięta) | Klasyczny, gładki cylinder. | Standardowe wałki prowadzące podparte tylko na końcach (np. osie Z w drukarkach 3D). |
| LME...OP (Otwarta / Open) | Cylinder z wyciętym wzdłużnym oknem (brak jednego obiegu kulek). | Długie osie maszyn. Łożysko współpracuje z wałkiem podpartym na całej długości (tzw. wałek z podporą). |
| LME...AJ (Z nacięciem / Adjustable) | Cylinder z pojedynczym, wąskim nacięciem wzdłużnym. | Montowane w specjalnych oprawach regulowanych, pozwalają na mechaniczne skasowanie luzu na wale śrubą dociskową. |

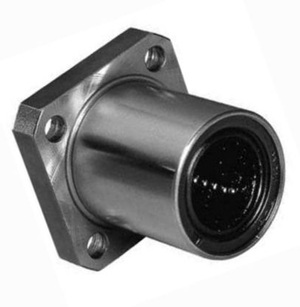

| LMF / LMK (Kołnierzowa) | Tuleja długa z zintegrowanym kołnierzem (Okrągłym - F, Kwadratowym - K). | Prasy, siłowniki, maszyny sztancujące. Tuleję przykręca się bezpośrednio do ruchomej płyty czołowej. |
| LME...L (Przedłużana / Long) | Tuleja o podwójnej długości (zawiera podwójny koszyk kulkowy). | Zastępuje dwa krótkie łożyska. Doskonale radzi sobie z momentami wywracającymi i chroni szufladę przed "bujaniem". |
Wskazówka Eksperta
Katastrofa na wale: Miękki pręt nierdzewny i twarde kulki HIWIN!
To jeden z najczęstszych błędów domowych konstruktorów i początkujących mechaników UR. Budując maszynę w środowisku mokrym (np. myjnia), mechanik decyduje się na zakup wysokiej klasy tulei HIWIN. W markecie budowlanym dokupuje do niej zwykły, ciągniony pręt ze stali nierdzewnej (tzw. kwasówkę A2/304), ponieważ "nie będzie rdzewiał". Składa maszynę, a po 3 dniach pracy łożysko dosłownie frezuje w miękkim pręcie cztery głębokie rowy, blokując całą oś!
Dlaczego tak się stało? Tuleja łożyskowa nie posiada własnego pierścienia wewnętrznego – Twoim pierścieniem bieżni jest sam wałek! Kulki w łożyskach HIWIN są potężnie hartowane (ok. 62 HRC). Zwykły pręt ze stali nierdzewnej jest bardzo miękki. Twarda stalowa kulka tnie go jak nóż masło!
Rada UR: Do łożysk liniowych kulkowych MUSISZ stosować specjalistyczne, indukcyjnie hartowane wałki prowadzące (min. 58-60 HRC)! Jeśli potrzebujesz nierdzewności, zamów specjalne wałki hartowane ze stali nierdzewnej martenzytycznej (np. 440C / X46Cr13) lub wałki chromowane. Tuleja to tylko połowa sukcesu – twardość wałka to absolutny fundament!
Ugięcie strzałki wału a wałki z podporą aluminiową
Decydując się na układ zbudowany na klasycznych wałkach prowadzących i tulejach zamkniętych (LME...UU), inżynier musi pamiętać o zjawisku ugięcia wału. Jeśli podeprzesz wałek fi 20 mm tylko na jego końcach (na długości np. 1500 mm), a na jego środku położysz ciężar 30 kg, wałek wygnie się w dół (tzw. strzałka ugięcia). Tuleja łożyskowa "zaklinuje się" na wygiętym wale, co doprowadzi do natychmiastowego zatarcia.
Rozwiązaniem tego inżynieryjnego problemu, dla długich osi maszyny, jest zastosowanie wałków na podporze aluminiowej (tzw. wałków wsporczych). Wałek stalowy jest w fabryce przykręcony od spodu do sztywnego profilu aluminiowego, co całkowicie eliminuje jego ugięcie. Na takim systemie należy zastosować otwarte tuleje łożyskowe HIWIN (LME...OP) lub całe wózki w obudowach aluminiowych typu SBR/TBR. Należy pamiętać, że tuleja otwarta przenosi mniejsze obciążenia skierowane w kierunku jej wycięcia, dlatego kierunek działania sił (wektory obciążeń) musi być dokładnie przeanalizowany podczas projektowania bramy maszyny.
