Prowadnice szynowe kulkowe standardowe

Prowadnice Szynowe Kulkowe Bosch Rexroth – Standard BSHP

Prowadnice szynowe kulkowe Bosch Rexroth (znane obecnie jako systemy BSHP – Ball Rail System High Precision) to światowy punkt odniesienia w technice liniowej. Zaprojektowane z myślą o najwyższej sztywności i precyzji, stanowią fundament nowoczesnych obrabiarek CNC, linii montażowych i robotyki.

W DAKAM oferujemy oryginalne komponenty Rexroth, które są bezpośrednią kontynuacją legendarnych systemów Star (Deutsche Star). To, co wyróżnia Rexroth na tle konkurencji, to unikalna logistyka wymienności: każdy wózek kulkowy o wysokiej precyzji pasuje do każdej szyny tej samej wielkości, niezależnie od klasy dokładności. To rewolucja w utrzymaniu ruchu.

Dlaczego system kulkowy Bosch Rexroth jest numerem 1?

Inżynierowie wybierają Rexrotha ze względu na przewidywalność i niezawodność:

  1. Klasa Dokładności dla każdego: Niezależnie czy wybierzesz klasę N (Normalną), H (Wysoką) czy P (Precyzyjną) – wymiary montażowe są identyczne. Możesz połączyć precyzyjny wózek ze standardową szyną, optymalizując koszty.

  2. Układ "O" i 4 rzędy kulek: Wózki posiadają cztery rzędy kulek w układzie O. Gwarantuje to równomierną nośność we wszystkich czterech głównych kierunkach obciążenia (góra, dół, boki) oraz ogromną sztywność skrętną.

  3. Smarowanie raz na lata: Dzięki zasobnikom smaru i doskonałym uszczelnieniom, wózki Rexroth mogą pokonać nawet 20 000 km bez dosmarowywania (zależnie od obciążenia).

  4. Taśma Osłonowa (Cover Strip): Zamiast wciskać setki plastikowych zaślepek w otwory montażowe szyny, Rexroth oferuje stalową taśmę, którą zatrzaskuje się na całej długości szyny jednym ruchem. Idealnie gładka powierzchnia chroni uszczelki wózka.

Przegląd Wózków – FNS, SNS czy FLS?

System oznaczeń Rexroth jest logiczny i opisuje kształt wózka. Najpopularniejsze modele to:

1. Wózki Kołnierzowe (F - Flanged)

Szerokie, z otworami montażowymi w "skrzydełkach". Montaż od góry lub od dołu.

  • FNS (Flanged Normal Standard): Najpopularniejszy "szeroki" wózek o standardowej długości.

  • FLS (Flanged Long Standard): Wersja długa o zwiększonej nośności (więcej kulek).

  • FKS (Flanged Short Standard): Wersja krótka do ciasnych zabudów.

2. Wózki Wąskie / Wysokie (S - Slimline)

Wąskie, o szerokości korpusu równej szerokości mocowania. Idealne do montażu "na boku" lub w profilach.

  • SNS (Slim Normal Standard): Standardowy wąski wózek.

  • SLS (Slim Long Standard): Wąski i długi.

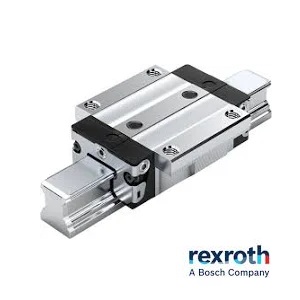

Zdjęcie przedstawia (jedną lub parę) prowadnic liniowych Bosch Rexroth, kluczowy element maszyn i urządzeń przemysłowych. Produkt jest w (kolor, np. srebrzysty, metaliczny), co wskazuje na wykonanie ze stali. Na obrazie wyraźnie widoczna jest szyna profilowa o (kształt, np. kwadratowym, prostokątnym) przekroju oraz zamontowany na niej wózek prowadzący. Charakterystyka wózka: Typ: Wózek posiada (kołnierz/jest wąski). Wymiary: Wózek ma (normalną/długą/krótką) długość oraz (standardową/wysoką) wysokość, co odpowiada modelowi (np. FNS, SLS, SLH). Detale: Na wózku widoczne są otwory montażowe i logo Bosch Rexroth. Charakterystyka szyny: Typ: Szyna jest (długa/krótka), ma (np. 25 mm) szerokości. Elementy: Wzdłuż szyny znajdują się wyfrezowane rowki i otwory do mocowania. Zdjęcie może być (zdjęciem produktowym/częścią większej maszyny). Produkt jest czysty, co sugeruje, że jest to nowa, nieużywana część, gotowa do montażu. Jego konstrukcja zapewnia precyzyjny i płynny ruch liniowy przy dużym obciążeniu.

Szyny Prowadzące – Jaką wybrać?

Szyny Rexroth (seria R1605...) dostępne są w różnych wariantach montażu:

  • Mocowanie od góry (Standard): Otwory przelotowe pod śruby imbusowe. Wymagają zaślepek lub taśmy osłonowej.

  • Mocowanie od dołu: Otwory gwintowane w szynie. Gładka powierzchnia górna (nie wymaga zaślepek), ale trudniejszy montaż.

Samonastawność i Kompensacja Błędów

Prowadnice kulkowe Bosch Rexroth klasy Super High Precision posiadają zdolność kompensacji błędów montażowych. Dzięki optymalnej geometrii bieżni, wózek "wybacza" drobne odchyłki równoległości szyn lub wysokości, nie powodując drastycznego wzrostu naprężeń wewnętrznych, co w tańszych prowadnicach prowadzi do szybkiego zatarcia.

FAQ – Najczęściej zadawane pytania

Czy wózek Bosch Rexroth pasuje do szyny HIWIN? Nie. Mimo że wymiary zewnętrzne (np. wysokość całkowita H) mogą być zgodne z normą DIN 645, profil bieżni i kształt szyny są różne. Wózki Rexroth pasują tylko do szyn Rexroth (i starych szyn Star).

Co oznacza numer R1651...? To unikalny kod produktu.

  • R16.. – Oznacza grupę produktów (technika liniowa).

  • ..51 – Typ wózka (np. 51 to FNS, 53 to FLS, 22 to SNS).

  • ..2.. – Rozmiar (np. 214 = rozm. 15, 224 = rozm. 25). Podając nam ten numer, dobierzemy identyczny element.

Czym jest "wstępne napięcie" (Preload C1, C2)? To "ścisk" kulek wewnątrz wózka.

  • C0 (Bez napięcia): Bardzo lekki przesuw, do prostych aplikacji.

  • C1 (Lekkie napięcie): Standard w maszynach CNC. Kasuje luzy, zwiększa sztywność.

  • C2 (Wysokie napięcie): Do najcięższych obróbek, gdzie występują duże drgania.
