Moduły liniowe

Moduły i Jednostki Liniowe INA – Kompleksowe Systemy Pozycjonowania

Automatyzacja procesów produkcyjnych wymaga rozwiązań, które łączą precyzję prowadzenia z niezawodnym napędem. Moduły liniowe INA (Schaeffler) to gotowe do montażu jednostki, integrujące profil nośny, system prowadzenia (kulkowy, rolkowy lub ślizgowy) oraz element napędowy (śrubę lub pasek).

Jako dostawca zaawansowanej techniki liniowej, oferujemy pełne spektrum rozwiązań INA – od dynamicznych modułów rolkowych serii MLF, przez precyzyjne stoły śrubowe MKUVE, aż po jednostki do zadań specjalnych z napędem bezpośrednim.

1. Moduły z Napędem Śrubowym (KGT) – Precyzja i Siła

Jednostki te wykorzystują precyzyjne śruby kulowe (KGT), co gwarantuje wysoką dokładność pozycjonowania, sztywność osiową i zdolność przenoszenia dużych sił. Są idealne do obrabiarek i precyzyjnej manipulacji.

W naszej ofercie znajdziesz serie:

  • MKUVE...-KGT: Moduły oparte na 4-rzędowych prowadnicach kulkowych (KUVE). Standard w precyzyjnym pozycjonowaniu.

  • MKUSE...-KGT: Jednostki oparte na 6-rzędowych prowadnicach (KUSE) dla ekstremalnych obciążeń i najwyższej sztywności.

  • MDKUVE...-KGT / MDKUSE...-KGT: Moduły z napędem śrubowym i dodatkowym uszczelnieniem lub specyficzną zabudową wózka.

  • KUE...-KGT: Kompaktowe jednostki liniowe do ogólnych zastosowań.

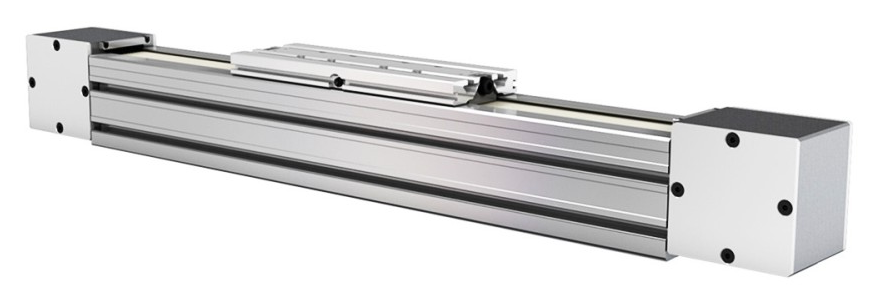

 Moduły Liniowe z Napędem Śrubowym (KGT) w DAKAM Obraz jest ucieleśnieniem gotowej do użycia precyzji (plug-and-play). Prezentuje kompletny moduł liniowy napędzany śrubą toczną (KGT), ukazując go jako idealną alternatywę dla samodzielnego konstruowania osi. Kompozycja łączy surowość anodowanego aluminium z mechaniczną elegancją napędu śrubowego, osadzając całość w kontekście autoryzowanego polskiego dystrybutora DAKAM. Dominują barwy: srebro aluminium, lśniąca stal i czerń elementów montażowych. Kompletna oś precyzji: W centrum uwagi, na czystym stole montażowym, znajduje się moduł liniowy (np. INA MKUVE, Bosch Rexroth CKK lub HIWIN KK): • Sztywny Profil Aluminiowy: Podstawą jest solidny, ekstrudowany profil aluminiowy o skomplikowanym przekroju, zapewniający sztywność całej konstrukcji. • Wózek (Karetka): Na profilu osadzony jest ruchomy wózek z przygotowanymi otworami montażowymi. Jego pozycja sugeruje gotowość do przenoszenia ładunku. • Napęd Śrubowy (Serce układu): o Wersja otwarta: Widać lśniącą, precyzyjną śrubę kulową (KGT) biegnącą przez środek modułu. Jej gwint odbija światło, symbolizując wysoką sprawność i precyzję pozycjonowania. o Wersja zamknięta: Widoczna jest stalowa taśma uszczelniająca lub mieszek, chroniący wnętrze przed wiórami, co sugeruje zastosowanie w trudnych warunkach. • Blok Łożyskujący i Kołnierz Silnika: Na końcu modułu widać masywny blok łożyskujący śrubę oraz kołnierz (flanszę) przygotowany do montażu silnika krokowego lub serwo. To podkreśla łatwość integracji. Sprawdzony Polski Dystrybutor DAKAM: Tło buduje wizerunek profesjonalnego dostawcy automatyki: • Montaż i Konfiguracja: W tle może być widoczny inżynier z suwmiarką lub wkrętarką, co sugeruje, że DAKAM oferuje nie tylko "pudełka", ale też doradztwo i kompletację (np. dobór silnika). • Magazyn: Regały z długimi profilami potwierdzają dostępność różnych długości skoku. • Logo Dystrybutora: W dyskretnym, ale widocznym miejscu umieszczone jest logo DAKAM, z dopiskiem "Centrum Techniki Liniowej". Obraz niesie jasny komunikat: "Zamiast budować od zera, wybierz gotowe moduły liniowe z napędem śrubowym (KGT) od DAKAM. To gwarancja wysokiej precyzji pozycjonowania, dużej siły osiowej i sztywności, w formie gotowej do natychmiastowego montażu".

2. Moduły z Napędem Paskowym (ZR / 3ZR) – Dynamika i Szybkość

Napęd realizowany za pomocą wzmocnionego paska zębatego pozwala na osiąganie wysokich prędkości (do 10 m/s), dużych przyspieszeń i realizację długich skoków roboczych.

Dostępne konfiguracje:

  • MKUE...-ZR / MKUVE...-ZR: Moduły z prowadzeniem kulkowym i napędem paskowym. Idealny balans między precyzją a dynamiką.

  • MKUSE...-ZR: Moduły wysokiej sztywności (prowadnice KUSE) z napędem paskowym – do przenoszenia ciężkich detali z dużą prędkością.

  • MDKUE...-3ZR / MDKUVE...-3ZR / MDKUSE...-3ZR: Specjalistyczne wersje napędów (np. napęd Omega) do specyficznych aplikacji montażowych.

  • MTKUSE...-ZR / MTKUSE...-ZS: Moduły tandemowe lub teleskopowe do aplikacji wymagających zwartej budowy przy długim wysuwie.

  • Opcje z przekładnią: Oferujemy moduły zintegrowane z przekładniami, np. MKUSE...-ZR-GTRI/... (z przekładnią planetarną).

3. Moduły z Prowadzeniem Rolkowym (Seria MLF) – Cicha Praca

Jednostki wykorzystujące system rolek bieżnych tocznych po wałkach stalowych zatopionych w profilu aluminiowym.

  • MLF...-ZR / MLFI...-ZR: Szybkie, ciche i lekkie moduły z napędem paskowym. Idealne do pakowania, logistyki i transportu materiałów.

  • Wersje: Dostępne z różnymi konfiguracjami wózka (np. MLFI...-3ZR) oraz z przekładniami (MLF...-ZR-GTRI).

4. Rozwiązania Specjalne i Hybrydowe

Dla najbardziej wymagających aplikacji dostarczamy rozwiązania nietypowe:

  • Moduły z napędem bezpośrednim (Direct Drive): Silniki liniowe zapewniające najwyższą dynamikę i brak zużycia mechanicznego elementów przeniesienia napędu.

  • Moduły z zespołem ślizgowym: Do pracy w trudnych warunkach, gdzie wymagana jest odporność na zanieczyszczenia lub praca bezobsługowa.

  • MKLF... / MKKUSE...-ZR: Kompaktowe jednostki do zabudowy w ograniczonych przestrzeniach.

Dlaczego warto wybrać moduły liniowe INA?

  • Modułowość: Możliwość łączenia w systemy wieloosiowe (X-Y-Z) za pomocą standardowych łączników.

  • Niezawodność: Komponenty Schaeffler (prowadnice, łożyska) gwarantują długą żywotność.

  • Kompletność: Dostarczamy moduły z silnikami, przekładniami, czujnikami krańcowymi i sterownikami.



Potrzebujesz pomocy w doborze modułu? Skontaktuj się z naszym działem technicznym. Pomożemy dobrać jednostkę o odpowiednim skoku, nośności i dynamice.
