Miniaturowe zespoły toczne kulkowe

Miniaturowe Prowadnice Liniowe i Wózki INA – Serie KWEM i KWME

Współczesna inżynieria dąży do miniaturyzacji. W aplikacjach takich jak technika medyczna, produkcja półprzewodników, optyka czy mikromontaż, przestrzeń jest na wagę złota, ale wymagania co do precyzji i nośności pozostają wysokie. Odpowiedzią są miniaturowe systemy prowadzenia liniowego INA (Schaeffler).

Jako autoryzowany dystrybutor, oferujemy pełen wachlarz miniaturowych wózków i szyn profilowych wykonanych ze stali nierdzewnej odpornej na korozję. Nasza oferta obejmuje zarówno standardowe systemy dwurzędowe (KWEM), jak i wzmocnione układy czterorzędowe (KWME).

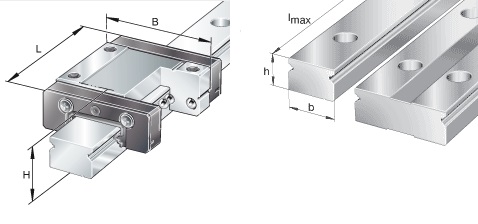

1. Wózki Dwurzędowe – Seria INA KWEM

Najpopularniejsza seria miniaturowa na rynku. Wózki oparte na dwóch rzędach kulek zapewniają płynny ruch i kompaktowe wymiary. Wszystkie elementy metalowe wykonane są ze stali nierdzewnej.

Oferujemy pełną gamę wariantów wymiarowych, aby idealnie dopasować wózek do Twojej aplikacji:

  • KWEM...: Wózek standardowy (Standard carriage).

  • KWEM...-L (Long): Wózek w wersji długiej – dla zwiększonej nośności i sztywności.

  • KWEM...-C (Compact): Wózek krótki – idealny tam, gdzie każdy milimetr długości skoku ma znaczenie.

  • KWEM...-W (Wide): Wózek szeroki – zwiększona podstawa zapewnia lepsze przenoszenie momentów wywracających (możliwość stosowania pojedynczej szyny).

  • KWEM...-WL (Wide Long): Wózek szeroki i długi – maksymalna nośność w wersji szerokiej.

  • KWEM...-WC (Wide Compact): Wózek szeroki i krótki.

Szyny Prowadzące do serii KWEM

Wózki serii KWEM współpracują z dedykowanymi, precyzyjnymi szynami miniaturowymi:

  • TKDM...: Szyna standardowa profilowa.

  • TKDM...W: Szyna szeroka (Wide) – do wózków serii W/WL/WC.

 Miniaturowe Prowadnice Liniowe i Wózki INA – Serie KWEM i KWME w DAKAM Obraz jest ucieleśnieniem zegarmistrzowskiej precyzji w skali mikro. Zestawia miniaturowe rozmiary prowadnic INA (Schaeffler) z ich ogromnym potencjałem technologicznym. Kompozycja wykorzystuje klasyczny zabieg porównania skali (np. moneta lub ludzka dłoń), aby natychmiast uświadomić odbiorcy, jak kompaktowe są serie KWEM i KWME. Całość osadzona jest w sterylnym środowisku (sugerującym branżę medyczną lub optyczną) pod patronatem autoryzowanego polskiego dystrybutora DAKAM. Dominują barwy: chirurgiczna stal, techniczna zieleń INA i biel. Wielka technologia w małym formacie: W centrum uwagi, w ujęciu makro na czystym blacie, znajdują się miniaturowe wózki i szyny INA: • Skala (Porównanie): Obok najmniejszego wózka leży moneta (np. 1 zł lub 1 Euro) lub widać dłoń inżyniera w rękawiczce trzymającą element dwoma palcami. To kluczowy punkt wizualny, definiujący produkt. • Dwie Serie: o KWEM: Widoczny jest standardowy, wąski wózek na szynie – idealny do kompaktowych zabudów. o KWME (Wide): Obok leży wersja szeroka, która wizualnie sugeruje zdolność do przenoszenia wyższych momentów skrętnych (dzięki szerszemu rozstawowi bieżni). • Materiał (Stal Nierdzewna): Prowadnice lśnią charakterystycznym, chłodnym blaskiem. Warto podkreślić, że są wykonane ze stali nierdzewnej (standard w miniaturach INA), co sugeruje odporność na korozję. • Detale konstrukcyjne: Mimo rozmiarów, widać precyzyjne rzędy kulek (często zabezpieczone drutem w wózku) oraz zielone elementy tworzywowe (system nawrotu). • Marka: Mikroskopijne, ale czytelne logo "INA" na grzbiecie wózka. Sprawdzony Polski Dystrybutor DAKAM: Tło sugeruje precyzję i dostępność: • Opakowania: W tle widać małe, precyzyjne pudełka INA, w których dostarczane są te delikatne komponenty. • Logo Dystrybutora: W dyskretnym, ale widocznym miejscu umieszczone jest logo DAKAM, z dopiskiem "Autoryzowany Dystrybutor Schaeffler (INA)". Obraz niesie jasny komunikat: "W DAKAM precyzja nie ma limitu rozmiaru. Oferujemy miniaturowe prowadnice liniowe INA (KWEM i KWME) wykonane ze stali nierdzewnej, idealne do technologii medycznej, optyki i mikromanipulatorów".

2. Wózki Czterorzędowe – Seria INA KWME (High Load)

Tam, gdzie standardowe miniatury nie wystarczają, INA oferuje serię KWME. To wózki wyposażone w cztery rzędy kulek, co jest unikalnym rozwiązaniem w tej klasie wielkości.

  • KWME...-C: Wózek czterorzędowy. Dzięki większej liczbie punktów styku, oferuje znacznie wyższą nośność i sztywność niż odpowiedniki dwurzędowe, przy zachowaniu tych samych wymiarów montażowych (zgodnie z DIN 645-2).

Szyny Prowadzące do serii KWME

  • TKDM...-C: Dedykowana szyna profilowa pod wózki czterorzędowe, zapewniająca optymalną bieżnię dla zwiększonej liczby kulek.

Dlaczego warto wybrać miniaturowe systemy INA?

  • Odporność na korozję: Wszystkie wózki i szyny serii KWEM/KWME są standardowo wykonane ze stali nierdzewnej, co pozwala na pracę w środowiskach cleanroom i przemyśle spożywczym.

  • Płynność ruchu: Precyzyjny system nawrotu kulek gwarantuje cichą pracę bez zacięć, nawet przy dużych prędkościach.

  • Pełna oferta rozmiarowa: Dostępne wielkości od miniaturowych rozmiarów 07, 09, 12, 15 aż do 20 mm.

  • Uszczelnienie: Wózki są wyposażone w zintegrowane uszczelnienia chroniące przed zanieczyszczeniami i utrzymujące smar wewnątrz.

Zastosowanie

  • Medycyna i Laboratoria: Analizatory krwi, pipetory, stoły mikroskopowe.

  • Elektronika: Maszyny Pick & Place, montaż PCB.

  • Drukarki 3D i Plotery: Precyzyjne prowadzenie głowic.

  • Optyka: Systemy regulacji soczewek i luster.

Usługi Dodatkowe – Cięcie Szyn Miniaturowych

Prowadnice miniaturowe wymagają niezwykłej ostrożności podczas obróbki. Oferujemy profesjonalne cięcie szyn TKDM na wymiar z zachowaniem idealnej krawędzi i czystości, aby zapobiec dostaniu się opiłków do wózka.

Szukasz precyzji w skali mikro? Skontaktuj się z nami.
