Prowadnice Liniowe Schneeberger Monorail – MR i BM (Swiss Made)
Systemy prowadzenia liniowego Schneeberger Monorail to synonim szwajcarskiej precyzji w świecie obrabiarek. Kiedy standardowe rozwiązania zawodzą pod wpływem obciążeń lub wibracji, inżynierowie sięgają po serię Monorail.
W DAKAM oferujemy dwie flagowe linie produktów Schneeberger:
-

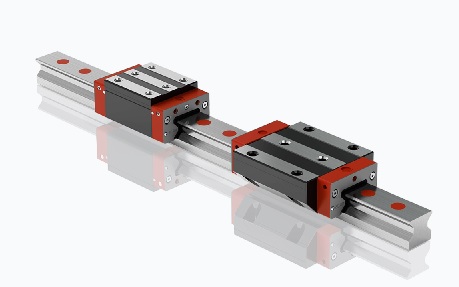

Monorail MR: Prowadnice wałeczkowe o ekstremalnej sztywności.
-
Monorail BM: Prowadnice kulkowe o doskonałej dynamice.
Oba systemy charakteryzują się niezrównaną jakością wykonania bieżni, systemem uszczelnień odpornym na trudne warunki przemysłowe oraz szeroką gamą wózków dopasowanych do każdej aplikacji.

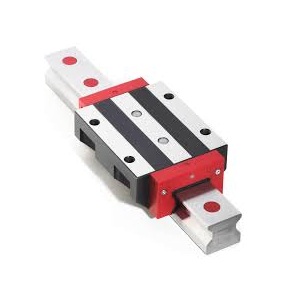

Schneeberger Monorail MR – Wałeczkowy Tytan Sztywności
Seria MR (Monorail Roller) to produkt, który zdefiniował standardy w obróbce ciężkiej. Zamiast kulek, elementem tocznym są tutaj baryłkowate wałeczki.
Dlaczego warto wybrać MR?
-
Najwyższa Nośność: Wałeczki zapewniają liniowy styk z bieżnią (w przeciwieństwie do punktowego styku kulek). Oznacza to zdolność przenoszenia gigantycznych obciążeń.
-
Sztywność Statyczna i Dynamiczna: Prowadnice MR minimalizują ugięcia pod wpływem sił skrawania. To przekłada się na lepszą jakość powierzchni obrabianego detalu i dłuższą żywotność narzędzi.
-
Baryłkowaty Kształt Wałeczków: Unikalna geometria wałeczków Schneeberger zapobiega powstawaniu pików naprężeń na krawędziach (tzw. efekt krawędziowy), co drastycznie wydłuża żywotność wózka.
Zastosowanie: Frezarki CNC, szlifierki, wytaczarki, prasy.
Schneeberger Monorail BM – Kulkowa Dynamika
Seria BM (Monorail Ball) to nowoczesna prowadnica kulkowa, która łączy wysoką sztywność z lekkością pracy.
Dlaczego warto wybrać BM?
-
Płynność Ruchu: Dzięki zoptymalizowanej recyrkulacji kulek, wózki BM pracują ciszej i z mniejszymi oporami przesuwu niż seria wałeczkowa.
-
Ekonomia i Wydajność: Idealny balans między ceną a parametrami dla aplikacji, które nie wymagają ekstremalnej sztywności wałeczków, ale potrzebują niezawodności Schneebergera.
-
Redukcja Pulsacji: Mniejsze tętnienie prędkości przekłada się na precyzję w procesach cięcia laserem czy pomiarach.
Zastosowanie: Obróbka drewna, maszyny pakujące, automatyzacja, cięcie laserem/wodą.
Porównanie Serii – Co wybrać?
| Cecha | Monorail MR (Wałeczkowe) | Monorail BM (Kulkowe) |
| Element toczny | Wałeczki (Rollers) | Kulki (Balls) |
| Sztywność | Ekstremalna (+++++) | Wysoka (+++) |
| Prędkość max. | Do 3 m/s (standard) | Do 5 m/s (i więcej) |
| Opory ruchu | Wyższe | Niskie |
| Zalecane do | Obróbka stali, tytanu, ciężkie CNC | Automatyka, handling, lekkie CNC |
Typy Wózków – Jak czytać kody?
Schneeberger stosuje logiczny system oznaczeń. Przykładowe kody wózków:
-
MRA / BMA: Wózek standardowy (ciężki), kołnierzowy. Montaż od góry lub dołu.
-
MRB / BMB: Wózek standardowy, kołnierzowy. Montaż tylko od góry.
-
MRC / BMC: Wózek blokowy (wąski/wysoki). Montaż od góry.
-
MRD / BMD: Wózek blokowy, przeznaczony do montażu z boku (boczny).
Litera "M" na początku oznacza serię MR (wałki), litera "B" serię BM (kulki).
FAQ – Najczęściej zadawane pytania
Czy wózek MR pasuje na szynę BM?
Nie. Szyny dla wałeczków (MR) mają płaskie bieżnie, a szyny dla kulek (BM) mają profil łukowy. Są to dwa różne systemy, niekompatybilne ze sobą, mimo że wymiary zewnętrzne mogą być podobne (zgodne z DIN).
Co to są zaślepki stalowe MRK?
To specjalność Schneebergera. Zamiast plastikowych korków, do zatykania otworów w szynie stosuje się maszynowo wbijane korki stalowe. Tworzą one idealnie gładką powierzchnię szyny, co jest kluczowe dla żywotności uszczelek (zgarniaczy) wózka, szczególnie w środowisku pełnym ostrych wiórów.
Jakie są klasy dokładności?
Oferujemy prowadnice w klasach od G3 (Standard), przez G2 i G1 (Wysoka), aż po G0 (Super Precyzyjna). Do większości zastosowań przemysłowych wystarcza klasa G3 lub G2.
Zadbaj o profesjonalny system:
-
Szyny Schneeberger na wymiar – Cięcie diamentowe.
-
Zaślepki MRK (Stalowe) – Wymagają specjalnego narzędzia montażowego (również w ofercie).
-
Smary Heavy Duty – Dla wałeczków przenoszących duże siły.
