TKST SKF - Stetoskop elektroniczny

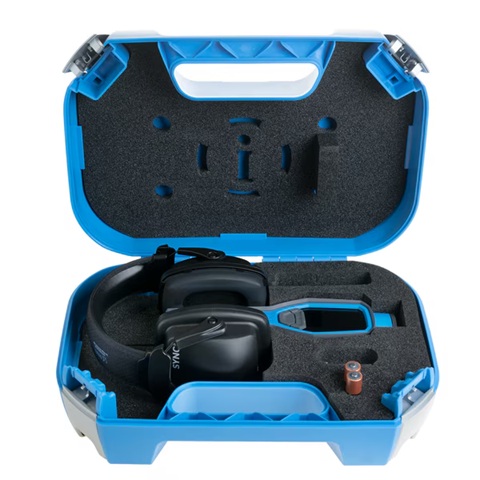

Elektroniczny Stetoskop SKF TKST 11 – Usłysz to, co niewidoczne
Najstarszą metodą diagnozowania łożysk przez mechaników było przyłożenie drewnianego trzonka śrubokręta do ucha i dotknięcie nim pracującego silnika. Choć ta metoda ma swój urok, w epoce głośnych, nowoczesnych hal produkcyjnych jest całkowicie bezużyteczna. Hałas tła z innych maszyn zagłusza delikatne piski uszkodzonych koszyków, a zbliżanie twarzy do wirujących sprzęgieł to skrajne naruszenie zasad BHP. Aby inżynierowie Utrzymania Ruchu mogli precyzyjnie wyłapać akustyczne objawy awarii z bezpiecznej odległości i w całkowitej izolacji od otoczenia, szwedzki producent zaprojektował Elektroniczny Stetoskop SKF TKST 11.

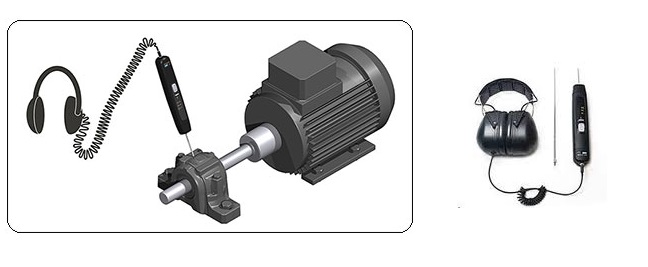

SKF TKST 11 to zaawansowany, niezwykle czuły instrument diagnostyczny, który zbiera zjawiska wibroakustyczne z wnętrza obudowy maszyny i zamienia je na krystalicznie czysty sygnał audio. Zestaw wyposażono w certyfikowane, masywne słuchawki nauszne, które pełnią rolę profesjonalnych ochronników słuchu (Ear Defenders). Dzięki nim diagnosta zostaje całkowicie odcięty od potężnego huku panującego na hali, słysząc w słuchawkach wyłącznie zgrzyt uszkodzonego zęba przekładni, tarcie brakującego smaru lub niszczycielską kawitację w pompie. To narzędzie, które pozwala błyskawicznie zlokalizować źródło problemu bez wyłączania i rozkręcania maszyn!
Kluczowe atuty stetoskopu elektronicznego SKF TKST 11
-
Krystaliczna jakość dźwięku: Wysokiej klasy elektronika o potężnym zakresie (od 30 Hz do 15 kHz) nie tylko wzmacnia sygnał, ale czyni go wyjątkowo wyraźnym, co pozwala odróżnić naturalny szum łożyska od pękniętej kulki.
-
Izolacja od otoczenia: Zintegrowane słuchawki przeciwhałasowe chronią słuch pracownika i pozwalają skupić się w 100% na diagnozowanym detalu.
-
Dwie sondy w zestawie (70 i 300 mm): Krótka sonda służy do łatwo dostępnych opraw, natomiast długa (30 cm) pozwala zbadać ukryte łożyska, utrzymując dłonie mechanika z daleka od niebezpiecznych pasów klinowych.
-
Baza dźwięków referencyjnych: SKF udostępnia dla modelu TKST 11 specjalne nagrania online. Diagnosta może porównać to, co słyszy w słuchawkach, z wzorcowymi nagraniami typowych awarii (np. dźwięk rdzewiejącego łożyska vs dźwięk kawitacji).
-
Obsługa jedną ręką: Lekki panel kontrolny (zaledwie 290g) z intuicyjną, 15-stopniową regulacją głośności i ekranem LCD pozwala na pracę w ciasnych i niewygodnych pozycjach.
| Parametr | Wartość / Specyfikacja |
| Kod Produktu | TKST 11 |
| Zakres częstotliwości | Od 30 Hz do 15 000 Hz (15 kHz) |
| Długość dostarczanych sond | 70 mm (krótka) oraz 300 mm (długa do miejsc niebezpiecznych) |
| Stopnie regulacji głośności | 15 poziomów (przyciski na panelu) |
| Słuchawki | Nauszne, z pasywną ochroną akustyczną (Ear Defender, 32 Ohm) |
| Wyjście sygnału (Audio Out) | Maks. 250 mV (Możliwość podpięcia zewnętrznego rejestratora dźwięku) |
| Zasilanie i czas pracy | 2x bateria AA (Minimum 30 godzin ciągłego nasłuchiwania) |
Wskazówka Eksperta
Złudzenie głośnej pompy: "Wymieniliśmy łożyska dwa razy, a maszyna dalej chrupie!"
Dział UR diagnozuje ogromną pompę wody chłodzącej. Z obudowy dobiega przeraźliwy hałas – dźwięk przypominający przesypywanie żwiru w betoniarce. Mechanicy "na ucho" z odległości 2 metrów decydują: "Rozsypało się łożysko główne". Zatrzymują produkcję, wymieniają świetne, drogie łożysko SKF na nowe, uruchamiają pompę i... dźwięk przesypywanego żwiru wraca po minucie!
Błąd: Dźwięk uderzającego "żwiru" w pompach wodnych to klasyczny objaw kawitacji (implozji pęcherzyków podciśnieniowych niszczących łopatki wirnika), a nie awarii łożyska! Hałas ten jest jednak tak głośny, że rezonuje na cały stalowy korpus.
Rada UR: Nie diagnozuj maszyn "z powietrza"! Mając w ręku SKF TKST 11, najpierw przyłóż sondę bezpośrednio do oprawy łożyska – usłyszysz gładki szum (łożysko jest sprawne). Następnie przesuń sondę o 20 centymetrów i dotknij korpusu ślimaka pompy hydraulicznej. Dźwięk uderzającego żwiru w słuchawkach natychmiast "urwie Ci głowę"! Dokładnie wiesz, skąd pochodzi anomalia, oszczędzasz dobre łożyska i skupiasz się na naprawie wirnika hydraulicznego!
Akustyka wyprzedza temperaturę (Termowizję)
Wielu mechaników polega wyłącznie na kamerach termowizyjnych i pirometrach. Należy jednak pamiętać o kluczowej zasadzie krzywej degradacji maszyn (tzw. krzywa P-F). Zanim łożysko wygeneruje na tyle duże tarcie, by potężnie rozgrzać gruby, żeliwny korpus oprawy (co wykryje kamera), jego wewnętrzne uszkodzenia fizyczne trwają już od wielu tygodni!
Emisja fal dźwiękowych o wysokiej częstotliwości to jeden z najwcześniejszych objawów awarii sprzętu wirującego. Przyłożenie sondy elektronicznego stetoskopu SKF TKST 11 pozwala wyłapać pierwsze "chrupnięcia" wyrwanej bieżni, gdy temperatura maszyny pozostaje jeszcze absolutnie w normie. Dzięki wyjściu sygnałowemu (Recorder Output 250 mV), inżynierowie mogą nawet nagrać ten dźwięk i poddać go wnikliwej analizie lub przesłać do zewnętrznego audytora z prośbą o konsultację. To bezinwazyjna diagnostyka w najczystszej postaci!
