Uniwersalne elementy oscylacyjne
Uniwersalne Elementy Oscylacyjne RESATEC – Jeden Moduł, Tysiące Zastosowań
Szukasz prostego, bezobsługowego przegubu do swojej maszyny? Uniwersalne elementy RESATEC (Typ RE) to gotowe moduły łożyskowania elastycznego, które umożliwiają ruch oscylacyjny, jednocześnie tłumiąc drgania i powracając do pozycji zerowej.
W budowie maszyn często zachodzi potrzeba zamontowania ruchomego ramienia, wahacza lub podstawy pod silnik. Tradycyjne rozwiązanie wymaga łożyska, wałka, oprawy i często sprężyny powrotnej. Uniwersalne elementy oscylacyjne RESATEC integrują te wszystkie funkcje w jednej, kompaktowej obudowie. Dzięki wygodnemu montażowi kołnierzowemu, instalacja jest błyskawiczna, a technologia gumowa gwarantuje pracę bez smarowania w najtrudniejszych warunkach zapylenia i wilgoci.
Dlaczego "Uniwersalny"?
Elementy te są "klockami LEGO" dla inżynierów. Można ich użyć jako:
-
Łożysko wahliwe: Do ramion wykonujących krótki ruch (do +/- 30°).
-
Sprężyna skrętna: Do wywierania nacisku (dociski rolkowe, zgarniacze).
-
Wibroizolator: Do elastycznego zawieszenia podzespołów.
-
Baza napinacza: Jako punkt obrotu dla ramienia napinającego.
Przegląd produktu – Typ RE:
Najbardziej wszechstronny element w ofercie RESATEC, stanowiący odpowiednik popularnych na rynku rozwiązań (np. ROSTA Typ DO).

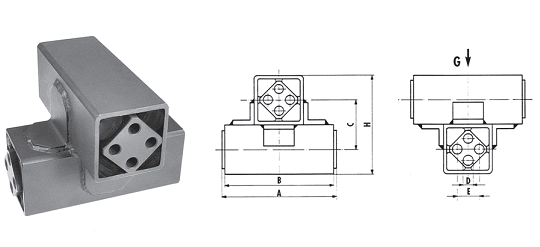

RESATEC Typ RE (Z Kołnierzem)
-
Budowa: Element składa się z profilu stalowego z wkładkami gumowymi oraz przyspawanymi kołnierzami (łapami) montażowymi. Wewnątrz znajduje się profil kwadratowy (rdzeń).
-
Montaż: Element przykręca się "na płasko" do ramy maszyny za pomocą otworów w kołnierzach. Na rdzeń wewnętrzny nakłada się ramię (np. wahacz) i dokręca śrubą centralną.
-
Cechy: Wysoka sztywność boczna (stabilne prowadzenie ramienia) przy zachowaniu pełnej elastyczności skrętnej.
Specyfikacja techniczna:
| Parametr | Wartość / Opis |
| Kąt pracy | Max. +/- 30° od punktu zerowego |
| Materiał korpusu | Stal (malowana proszkowo na niebiesko/czarno) |
| Element sprężysty | Kauczuk naturalny (wysoka jakość tłumienia) |
| Mocowanie | Kołnierzowe (łatwy montaż do płaskich powierzchni) |
| Temperatura pracy | -40°C do +80°C |
| Konserwacja | 100% Bezobsługowe (Brak smarowniczek) |
Przykłady zastosowań (Gdzie to zamontować?):
-
Zawieszenie Rynien: Jako pojedyncze punkty podparcia dla lekkich podajników wibracyjnych.
-
Dociski Rolkowe: W trakach i maszynach stolarskich – element RE dociska rolkę do materiału.
-
Napędy Korbowe: Jako łożyskowanie dźwigni pośrednich w układach przeniesienia napędu.
-
Klapy i Osłony: Jako bezobsługowe zawiasy sprężynujące (samoczynne zamykanie klapy).
-
Place Zabaw: Mechanizmy bujania w urządzeniach rekreacyjnych.
