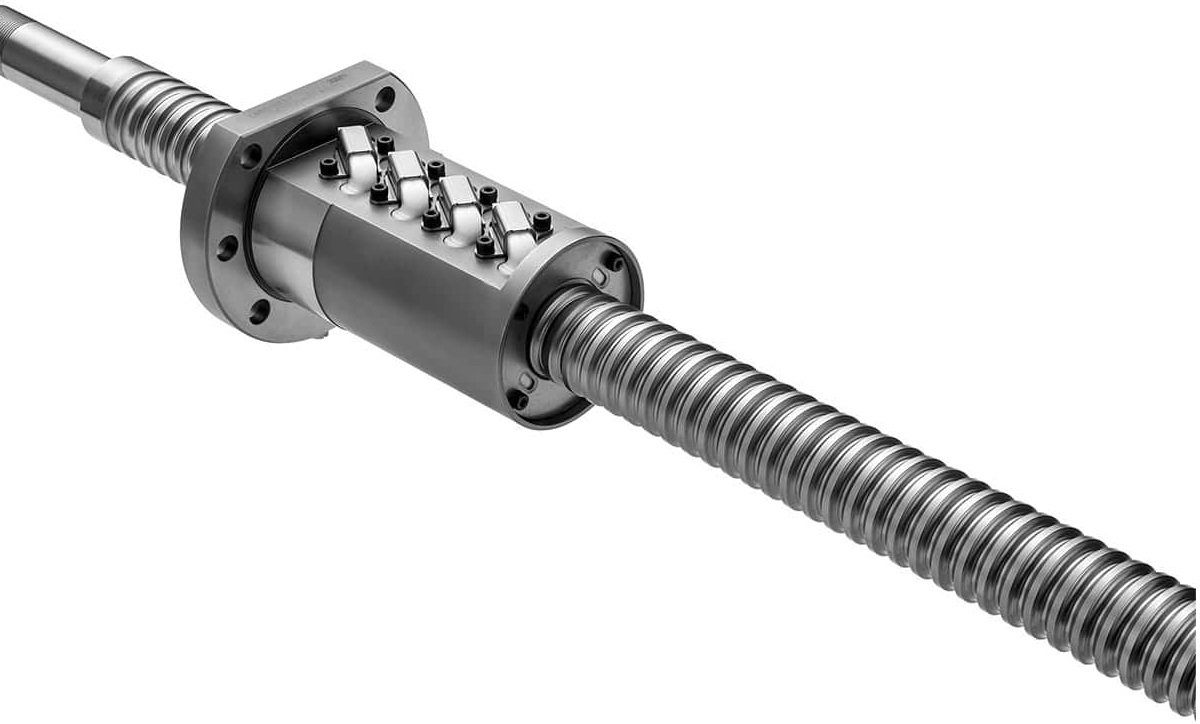

Jak działa przekładnia śrubowo-toczna?

Konstrukcja opiera się na ciągłym obiegu elementów tocznych w przestrzeni roboczej. Między gwintem zewnętrznym na wale śruby a gwintem wewnętrznym w nakrętce kulowej toczą się stalowe kulki. Eliminują one klasyczne tarcie ślizgowe na rzecz tarcia tocznego, co radykalnie zmniejsza opory ruchu i minimalizuje wydzielanie ciepła przy wysokich prędkościach posuwu. Dzięki zaawansowanym metodom recyrkulacji (np. za pomocą deflektorów lub zewnętrznych rurek obiegowych), elementy toczne wracają na początek toru, tworząc zamknięty, nieprzerwany cykl.

Kluczowe parametry doboru śrub kulowych

Aby napęd liniowy pracował stabilnie i bezawaryjnie, konieczna jest rygorystyczna selekcja parametrów. Najważniejsze z nich to:

• Średnica nominalna i skok gwintu – definiują prędkość przesuwu oraz zdolność do przenoszenia obciążeń statycznych i dynamicznych.

• Klasa dokładności (tolerancji) – standaryzowana w normach ISO (np. C3, C5, C7). Klasy wyższe (C3) dedykowane są do obrabiarek wymagających pozycjonowania co do mikrometra, natomiast rolowane śruby C7 idealnie sprawdzają się w prostszych aplikacjach transportowych.

• Naprężenie wstępne (Preload) – celowe, kontrolowane eliminowanie luzu osiowego między nakrętką a wałem poprzez wprowadzenie kul o nadwymiarowej średnicy, co pozwala uzyskać wyjątkową sztywność układu.

Zastosowanie śrub kulkowo-tocznych

Brak efektu stick-slip (zjawiska szarpania przy niskich prędkościach) sprawia, że śruby pociągowe nowej generacji są preferowanym wyborem dla wymagających aplikacji. Ich żywotność i płynność przemieszczania weryfikuje się w przemyśle:

• Precyzyjnej obróbce metali (tokarki, frezarki, centra obróbcze CNC).

• Maszynach pakujących, wtryskarkach i prasach elektrycznych.

• Manipulatorach, osiach Z robotów przemysłowych oraz maszynach pomiarowych.

Kompletne systemy napędu liniowego

Budowa skutecznego napędu liniowego wymaga kompatybilnych podzespołów z zakresu mechaniki ogólnej. W naszej ofercie znajdą Państwo nie tylko wyselekcjonowane, precyzyjne śruby czy nakrętki, ale również dedykowane, sztywne podpory łożyskujące, chroniące przed odkształceniami zginającymi pod obciążeniem oraz wysokiej jakości smary, niezbędne do zachowania żywotności zestawu tocznego.

Zapraszamy do zapoznania się ze specyfikacją asortymentu w katalogach produktowych. Nasz zespół techniczny zapewnia profesjonalne doradztwo inżynieryjne przy analizie obciążeń i doborze odpowiedniej kinematyki napędu.

Wskazówka Eksperta

Złudzenie Majsterkowicza: "Nakrętka dotarła na plastikowej rurce. Postanowiłem ją zdjąć, żeby obejrzeć kulki, a potem założyć na śrubę. Kulki wysypały się na stół. Wcisnąłem je z powrotem śrubokrętem, ale nakrętka zacięła się w połowie gwintu!"

Młody automatyk kupuje precyzyjną nakrętkę kulkową (która zawsze dostarczana jest nasunięta na specjalną plastikową tuleję transportową). Ciekawy budowy, zsuwa nakrętkę z tulei w powietrzu. Setki mikrometrycznie dobieranych kulek wypada na podłogę. Automatyk zbiera je i upycha z powrotem przez uszczelniacz. Po nakręceniu na wał stalowy, system trzeszczy, a rurki zwrotne pękają.

Błąd: Rozebranie precyzyjnej nakrętki toczno-kulowej w warunkach warsztatowych! Kulki wewnątrz są dobierane z dokładnością do mikrometrów pod dany gwint. Często stosuje się naprzemiennie kulki nośne i kulki dystansowe o ułamkowo innej średnicy!

Rada UR: NIGDY nie zdejmuj nakrętki z plastikowej tulei transportowej! Montaż polega na przyłożeniu tulei idealnie do krawędzi fazowanej śruby stalowej i powolnym "przekręceniu" nakrętki z plastiku bezpośrednio na stal. Jeśli kulki wysypią się na ziemię – nie próbuj ich składać. Nakrętka nadaje się do wyrzucenia lub odesłania do autoryzowanego serwisu producenta!

Śruby Walcowane (Rolowane) a Szlifowane – porónanie, za co płaci inżynier CNC?

Przeglądając katalogi śrub kulowych, błyskawicznie zauważysz potężną przepaść cenową między różnymi modelami tej samej średnicy. Różnica ta wynika z technologii produkcji gwintu i bezpośrednio definiuje klasę dokładności (np. C7 vs C5).

Śruby walcowane (najczęściej w klasie C7) są produkowane poprzez wytłaczanie gwintu na zimno. To doskonały, bardzo twardy i ekonomiczny napęd. Posiada on jednak pewien dopuszczalny błąd skoku (np. 50 mikrometrów odchyłki na każde 300 mm długości). Są one idealne do maszyn pakujących, przenośników, ploterów plazmowych i drzwi automatycznych – wszędzie tam, gdzie ważna jest płynność i brak tarcia, ale mikrometryczna precyzja pozycjonowania nie gra głównej roli.

Śruby szlifowane (klasy C5, C3, C1) to prawdziwa arystokracja obróbki. Po stwardnieniu stali, gwint jest wolno i precyzyjnie szlifowany ściernicami diamentowymi w klimatyzowanych halach. Błąd skoku na długości 300 mm to często zaledwie kilka mikrometrów! Kosztują nierzadko dziesięć razy więcej, ale są absolutnym wymogiem dla 5-osiowych frezarek, wycinarek drutowych EDM i maszyn medycznych, gdzie detal musi być obrobiony z dokładnością poniżej grubości ludzkiego włosa.

Często zadawane pytania (FAQ) – Śruby kulowe

Czym są śruby kulowe? Śruby kulowe (nazywane również przekładniami śrubowymi tocznymi) to zaawansowane komponenty mechaniczne, które służą do zamiany ruchu obrotowego na ruch liniowy (lub odwrotnie) z minimalnym oporem. System składa się z gwintowanego wału (śruby), nakrętki oraz umieszczonych między nimi kulek łożyskowych. Dzięki zastosowaniu kulek tradycyjne tarcie ślizgowe zostaje zastąpione tarciem tocznym. To rozwiązanie gwarantuje niezwykle płynną pracę, wysoką sprawność (często przekraczającą 90%) oraz długą żywotność mechanizmu.

Do czego służą? Śruby kulowe służą przede wszystkim do precyzyjnego przenoszenia napędu i pozycjonowania elementów w maszynach przemysłowych. Są absolutnym fundamentem wszędzie tam, gdzie liczy się niezawodność, płynność ruchu i powtarzalność. Znajdują szerokie zastosowanie między innymi w:

• Obrabiarkach sterowanych numerycznie (frezarki i tokarki CNC).

• Robotyce i zaawansowanych systemach automatyki.

• Maszynach pakujących i wtryskarkach.

• Półprzewodnikach i precyzyjnych urządzeniach medycznych.

Jak dobrać klasę dokładności? Dobór odpowiedniej klasy dokładności jest kluczowy i zależy bezpośrednio od wymagań Twojej aplikacji. Klasa dokładności określa dopuszczalny błąd skoku na określonym odcinku (np. na 300 mm).

• Wysokie klasy (szlifowane, np. C0, C3, C5): Wybierane do zastosowań wymagających mikrometrycznej precyzji, takich jak zaawansowane obrabiarki CNC, sprzęt pomiarowy czy lotnictwo.

• Standardowe klasy (walcowane, np. C7, C10 / T7): Idealne do systemów transportowych, podnośników, maszyn pakujących czy ogólnej automatyki, gdzie ważniejsza jest płynność, szybkość i siła niż bezwzględna dokładność pozycjonowania. Wybierając klasę, zawsze warto zbalansować wymagania techniczne projektu z budżetem, ponieważ wyższe klasy dokładności wiążą się z wyższymi kosztami produkcji.

Skompletuj układ napędowy:

• Bloki Łożyskujące (BK/BF, EK/EF) – Do pewnego osadzenia śruby.

• Sprzęgła Kłowe/Mieszkowe – Do połączenia śruby z silnikiem.

• Smary Łożyskowe – Do konserwacji.
